LogoVision DD12 HD

• До 12 Видео Входов (HD/SD_SDI или HDMI), каждый с кадровым синхронизатором и конвертером формата;

• 2 Аналоговых CVBS Видео Входа каждый с кадровым синхронизатором и конвертером формата;

• До 9 Видео Выходов (2xPRGM, PVW, AUX1-AUX3, Multiviewer1, Multiviewer2);

• Опциональный Аналоговый/ AES аудио входы/выходы;

• 4 GPI Входов / 4 GPI Выходов;

• Порт RS-422;

• 16 Выходов индикации Tally;

• Вход сигнала синхронизации (BB или Tri-Level) и  выход сигнала синхронизации с регулировкой фазы (BB или Tri-Level);

• Сдвоенный блок питания c горячей заменой в панели управления и системном блоке;

• 2 x MultiViewer с возможностью отображения до 16 источников на каждом экране;

• Роботизированное управление камерами (VISCA, PELCO);

• Управление видеосервером/Автоматизированное управление;

• (SONY 9 pin, GVG-100, GPI протоколы) ;

• TSL UMD v3.1 Последовательный протокол Tally;

• Управление видеоматрицей;

• 2 канала для хранения видеофрагментов со звуком;

• SuperWipe (Графический Переход) со звуком;

• Встроенный генератор анимированных логотипов;

• 5 Keyers с Luma/Linear/Chroma или DVE Keying;

• 3 Канальный переназначаемый 2D DVE для окон

• функции Картинка в Картинке и источников Key;

• Макросы пользовательского управления;

• Память состояний до 100 событий;

• USB Носитель для хранения/загрузки настроек микшера, памяти ;

• Свободно назначаемый выход Clean Feed;

• Встроенный анализатор формы сигнала;

• Отображение наличия и формата сигнала для каждого входа;

• Обработка эмбедированных и внешних аудио сигналов;

• Мониторинг и управление аудио уровнями входных/выходных сигналов.





ME Plus™

ME Plus™ расширяет ваши функциональные возможности, путем добавления 1 МЕ без наращивания контрольной панели микшера и дает вам:

- Дополнительное ME

- Дополнительных 2 полнофункциональных KEY-а

Но главный потенциал этой функции в возможности параллельного использования сигнала, сформированного на дополнительном МЕ. При необходимости он может быть выведен в качестве независимого программного выхода.

В то же время он может быть использован в качестве внутреннего источника сигнала.



Multi-Viewer

Полностью интегрированное, внутреннее устройство для мультиэкранного изображения позволяет отображать до 12 видео потоков на одном экране в различных режимах.

Выходной сигнал имеет разрешение 1920x1080 и может быть выведен через DVI/HDMI и HD-SDI выходы.

Каждый видео поток обладает своим встроенным Аудиометром, UMD и другими  различными маркерами.

Источником может служить любой внешний сигнал, так же как и  мастер-канал или любой другой внутренний сигнал, такой как Клип канал, Лого канал или комбинированная картинка.



Встроенный осциллограф

В микшере имеется встроенный осциллограф, который позволяет анализировать параметры видеосигнала.



KEY

Микшер обеспечивает широкие возможности “кеинга”: начиная с 7 до 12 полноформатных KEY-я, включая DSK. Теперь DSK как и KEY оснащен стандартными методами прорезки Chromakey , Luma Key, External Key, Preset Pattern.

При этом имеется отдельный генератор Preset Pattern для каждого канала наложения. Уникальный блок Chromakey, позволяет получить идеальную прорезку даже для сложных объектов.

Кроме этого, при необходимости через KEY или DSK можно вывести любое из 5  смасштабированных окон (см. функцию PiP).



Функция Картинка в Картинке (PiP)

Улучшенная функция PiP - это 3-канальный формирователь комбинированного изображения дает вам:

• Возможность вывода комбинации определенных смасштабированных картинок и заднего фона в качестве отдельного источника, без использования каналов KEY.
• В то же время, при необходимости, предусмотрен вывод любой из смасштабированных картинок через KEY.
• Возможность сохранить до 12 комбинированных изображений и вызвать их одним нажатием клавиши в специальной секции.
• При этом переход между состояниями осуществляется плавно с заданной длительностью.



Аудио Обработка

С каждого входного сигнала HD/SD-SDI может быть  выделено до 8 аудио каналов.

Для каждого входа вы можете легко:

- выбрать аудио пару для дальнейшей обработки в микшере.

- настроить уровень аудио сигнала

В микшере формируются две аудио шины,  которые могут быть легко  назначены  на выходы AUX с  возможностью регулировки  уровня аудио сигнала.



Аудио Управление для Выходов на ЦПУ



Микшер имеет аналоговый (сбалансированный стерео), цифровой (AES –EBU) и 2 x SDI выхода для аудио сопровождения графических шторок (Super Wipe). Выходы гибко назначаемые для различных целей.



Функция Macros

Позволяет создавать последовательность состояний и переходов, которые могут быть воспроизведены в автоматическом или пошаговом режимах.



Память Состояний

Для возможности каждому пользователю хранить свои часто используемые настройки видеомикшера предусмотрена память состояний (Event memory). Всего может храниться до 1000 состояний 12 из которых могут быть назначены на горячие клавиши  для их мгновенной загрузки нажатием на одну клавишу.



Генератор анимированных логотипов

Отдельный канал для хранения и отображения анимированных логотипов.



Внутренний Видео Накопитель

Внутренняя двуканальная (Dual-channel) энергонезависимая память (storage) для клипов и слайдов. В каждом канале может храниться до 96 клипов и слайдов общей длительностью до 5 мин, которые могут быть использованы в качестве ТВ-заставки или заднего фона.



Графические шторки Super Wipe

Наряду со стандартными методами перехода cut, mix and wipe вы можете осуществлять переходы в режиме «SUPER WIPE» с наложением собственной сложной графики с аудио сопровождением. До 96 графических переходов могут быть записаны в отдельную внутреннюю память микшера с общей длительность до 5 мин.

Роботизированное Управление Камерами

Функция позволяющая управлять студийными камерами легко и просто при помощи микшера. Возможно управление до 6-и камерами: позиционирование, регулировка яркости, приближение.

После того как настройки всех камер выполнены, они могут быть записаны в память микшера под одним из шести  “Set”-ов  для последующего вызова. Это дает  возможность режиссеру контролировать процесс вещания самостоятельно, меняя положение всех камер на раннее сохраненные лишь одним нажатием клавиши микшера.



Варианты управления микшером

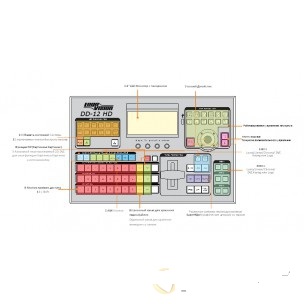

1. Панель управления с 4,8’ LED сенсорным дисплеем

    Цельная  Панель с интуитивно понятным меню

2. Внешний Опциональный Touch Screen Монитор с GUI

    Меню на отдельном Touch Screen мониторе.

    Работает только с Панелью Управления.

3. Программное управление – полный аналог Панели Управления

    Может полностью заменить Панель Управления или работать вместе с ней в качестве Панели для ассистента.

4. Удаленное управление с Планшетника на Android

    Дистанционное управление микшером. Может быть использовано в качестве Панели для ассистента



Управление внешними устройствами

Микшеры позволяют осуществлять управление внешними устройствами такими как: VTR, TSL, Servers, Routing Systems и UMD через интерфейсы LAN, RS422 и GPI.
