Создайте IP-видеосистемы 2110 для трансляции в прямом эфире и AV!
Blackmagic Design предлагает широкий ассортимент видеопродукции SMPTE-2110 IP, включая конвертеры, видеомониторы, аудиомониторы и даже камеры! Кроме того, они поддерживают Ultra HD с использованием недорогого 10G Ethernet! Большинство моделей конвертеров являются двунаправленными, поэтому их удобно использовать на камерах, когда требуется дополнительный возврат программы! Модели для монтажа в стойку имеют элегантный дизайн и цветной ЖК-дисплей для мониторинга, меню и диагностики. Все модели соответствуют стандарту SMPTE ST-2110 для IP-видео, включая тактовые частоты PTP и даже поддержку NMOS, поэтому вы можете подключаться с помощью панели видеомагистрали. Модель Blackmagic 2110 IP Converter 3x3G даже включает в себя эталонный видеовыход, синхронизированный с тактовой частотой 2110 PTP!
Создание профессиональных систем вещания SMPTE‑2110
IP-конвертеры Blackmagic 2110 были разработаны для интеграции SDI-оборудования в системы IP-вещания 2110. Модели для монтажа в стойку могут устанавливаться в стойках для оборудования рядом с оборудованием, которое вы конвертируете. Однако благодаря студийным камерам Blackmagic, аудиомонитору Blackmagic 12G G3 и SmartView 4K G3 вы можете собрать большую часть своей системы SMPTE-2110 без конвертеров! Кроме того, большинство IP-видеопродуктов Blackmagic SMPTE-2110 могут работать с дистанционным управлением! Но добавление конвертеров означает, что вы получаете недорогой способ преобразования всего вашего видеооборудования в SMPTE-2110. Просто добавьте IP-конвертер Blackmagic 2110 в коммутаторы реального производства, дисковые рекордеры, потоковые процессоры, камеры, телевизоры и многое другое.
Соответствует стандарту IP-видео SMPTE‑2110
IP-продукты Blackmagic 2110 соответствуют стандарту SMPTE ST-2110 для IP-видео, который определяет передачу, синхронизацию и описание 10-битного видео, аудио и вспомогательных данных по управляемым IP-сетям для трансляции. Он также может повторно синхронизировать входы SDI с общим тактовым сигналом PTP или внешнее устройство может подключаться к опорному выходу, который также генерируется с помощью тактового сигнала PTP. IP-продукты Blackmagic 2110 поддерживают SMPTE-2110-20 несжатое видео, SMPTE-2110-21 формирование / синхронизацию трафика, аудио SMPTE-2110-30 и SMPTE-2110-40 для дополнительных данных. Плюс IP-продукты Blackmagic 2110 поддерживают многоадресную рассылку, которая является эффективным способом распространения видео, аудио и данных из одного источника нескольким адресатам.
Использует простой 10G Ethernet для низкой стоимости
IP-преобразователи Blackmagic 2110 выпускаются в моделях с разъемами RJ-45 для простых медных кабелей Cat6 или разъемами SFP для оптоволоконных модулей и кабелей. Использование простых медных кабелей Cat6 позволяет создавать системы SMPTE-2110 со значительно меньшими затратами. Кабели просты, а коммутаторы Ethernet для 10G Ethernet очень распространены. В большинстве случаев в современных зданиях уже установлен кабель Ethernet 10G, поэтому вы можете использовать кабели, которые у вас уже есть! Плюс медные кабели позволяют подключать устройства удаленного питания, такие как конвертеры и камеры. Существуют также модели для оптоволоконного Ethernet. Оптоволокно со скоростью 10G намного дешевле, чем 25G или 40G Ethernet. Вы даже можете использовать модули 3G, 6G или 12G-SDI!
Невероятно проста в установке
Одна из самых больших проблем с SMPTE-2110 заключается в том, что ИТ-технологии должны находиться в режиме ожидания для поддержания работы видеосистем. IP-конвертеры Blackmagic 2110 решают эту проблему, поскольку они могут подключаться точка к точке, поэтому вам не нужно использовать сложный коммутатор Ethernet, если вы этого не хотите. Это означает, что вы получаете преимущества IP-видео SMPTE-2110 благодаря простым кабелям Ethernet, удаленному питанию и двунаправленному видео. Это похоже на рабочий процесс SDI. Вы можете подключать камеры к стоечным преобразователям и получать все функции управления камерой, программирования видео, питания и подсчета с помощью одного кабеля. Или подключите конвертер HDMI к стоечному преобразователю для удаленных мониторов. Все настраивается автоматически и просто работает.
Простой двухточечный
Вы можете подключить преобразователи точка-точка с помощью простого кабеля Ethernet между преобразователями. Примером может служить подключение между стойкой и преобразователем монитора или камерой. Двухточечное соединение настраивается автоматически, поэтому вам не нужно вводить какие-либо настройки. Это простой кабель, который вы просто подключаете! Благодаря подключению "точка-точка" вы получаете идеальное решение для проведения мероприятий в прямом эфире, поскольку кабель Ethernet позволяет чрезвычайно упростить подключение к камерам, а все управление, питание и видеозапись передаются по одному кабелю.
Подключение через коммутатор Ethernet
При работе в более крупных системах SMPTE-2110, таких как broadcast, вы можете подключить все свое видеооборудование к коммутатору Ethernet. В этом случае вы просто подключаете все к коммутатору Ethernet, а затем устанавливаете соединения между устройствами, настраивая коммутатор Ethernet. Он работает так же, как большой видеопроцессор, поскольку все соединения осуществляются между устройствами SMPTE-2110. Кроме того, все IP-продукты Blackmagic 2110 поддерживают протокол NMOS. Его сложнее настроить, но он абсолютно гибкий!
Мини-конвертер или модели для монтажа в стойку
IP-видеопродукты Blackmagic SMPTE-2110 имеют разный дизайн в зависимости от назначения. Модели 2110 IP Mini небольшого размера, поэтому их можно спрятать за оборудованием. В то время как модели для монтажа в стойку имеют элегантно оформленные передние панели с ЖК-дисплеем, вы можете подойти и изменить настройки прямо с передней панели. На дисплее также отображается видеомониторинг всех входов и выходов в режиме реального времени. Кроме того, на ЖК-дисплее есть меню маршрутизации для выбора источника IP-адреса для каждого из видеовыходов. Это как мини-маршрутизатор, но встроенный в переднюю панель. Модели для монтажа в стойку имеют активное охлаждение, поэтому их можно устанавливать вместе в стойке. Кроме того, большинство моделей поддерживают питание по PoE Ethernet!
IP-конвертер Blackmagic 2110 3x3G
Идеальный 3-канальный HD-конвертер SMPTE-2110 для монтажа в стойку. Благодаря наличию 3 отдельных входных каналов 3G-SDI и 3 отдельных выходных каналов 3G-SDI к SMPTE-2110 можно подключить до 3 видеоустройств 3G-SDI в одном конвертере. Все 3 канала могут передаваться через простое Ethernet-соединение 10G типа RS-45, поэтому вы можете использовать обычные недорогие кабели CAT-6 Ethernet. Эта модель также оснащена эталонным видеовыходом, который синхронизируется с часами PTP. Для мониторинга также имеется ЖК-дисплей на передней панели.
ПРЕОБРАЗОВАТЕЛИ ETHERNET ULTRA HD 10G RJ-45
Blackmagic 2110 IP Mini IP в HDMI
Эта модель предназначена для подключения телевизора с большим экраном или монитора компьютера к IP-системам SMPTE-2110. Благодаря миниатюрному дизайну вы можете установить его за дисплеем! Он работает во всех стандартах видео SD, HD и Ultra HD вплоть до 2160p60. Так что это гарантия будущего! Он оснащен стандартным Ethernet-соединением 10G RJ-45, поэтому вы можете использовать обычные Ethernet-кабели CAT-6. Питание преобразователя осуществляется через Ethernet (PoE), поэтому вам даже не нужно подключать питание! Хотя источник питания постоянного тока входит в комплект поставки!
Blackmagic 2110 IP Mini BiDirect 12G
Этот двунаправленный конвертер 12G-SDI предназначен для подключения широковещательных камер к IP-системам SMPTE-2110. Это означает, что он обрабатывает передачу SDI с камеры и возврат SDI-программы в одном конвертере! Его небольшой размер означает, что его можно использовать как встроенную гарнитуру. Он также оснащен 5-контактным разъемом XLR для подключения гарнитуры с обратной связью! Есть даже громкость в режиме обратной связи и кнопка "Нажмите, чтобы поговорить"! Вы получаете поддержку стандартов SD, HD и Ultra HD вплоть до 2160p60. Кроме того, он питается от сети RJ-45 10G Ethernet или прилагаемого источника питания постоянного тока.
Презентационный конвертер Blackmagic 2110 IP
Эта модель предназначена для подиумов, где спикеры проводят презентации. Она подключает коммутаторы к компьютерам, проекторам, микрофонам и акустическим системам. Он оснащен входами HDMI и USB-C для видео, а USB-C подойдет даже для питания ноутбука. Также есть выход HDMI для проекторов. Этот выход может быть переключен на видеовход или на обратный канал 2110 IP. Имеются микрофонные входы XLR и аудиовыход XLR для громкоговорителей. Видеосвязь RJ-45 10G Ethernet позволяет питать весь конвертер, даже при зарядке компьютера через USB!
IP-конвертер Blackmagic 2110 4x12G PWR
Этот конвертер предназначен для добавления IP-видео SMPTE-2110 к оборудованию вещания 12G-SDI. Он имеет конструкцию 1RU с 4 независимыми двунаправленными IP-видеопреобразователями 12G-SDI в SMPTE-2110 с использованием соединений RJ-45 10G Ethernet. Это означает, что он также может обеспечивать высокую мощность для каждого гарантированного подключения 10G Ethernet, так что вы можете подключить 4 студийные камеры Blackmagic 6K Pro одновременно. Каждый канал имеет вход 12G-SDI, но есть даже обратный вход программы 12G-SDI, который отправляет данные на все каналы.
ОПТОВОЛОКОННЫЕ ПРЕОБРАЗОВАТЕЛИ ULTRA HD 10G SFP
Blackmagic 2110 IP Mini IP в HDMI SFP
Эта модель подключает телевизоры с большим экраном, видеопроекторы и компьютерные мониторы к оптоволоконным IP-системам SMPTE-2110. Небольшая конструкция может быть установлена за дисплеем. Он работает во всех стандартах видео SD, HD и Ultra HD вплоть до 2160p60. Он оснащен стандартным разъемом SFP, который поддерживает оптоволоконный модуль Ethernet 10G, поэтому вы можете подключаться на большие расстояния. Он также поддерживает модели SDI с оптоволокном 3G, 6G и 12G для обеспечения совместимости с обычным SDI-видео. Он питается от прилагаемого источника питания 12 В постоянного тока.
Blackmagic 2110 IP Mini BiDirect 12G SFP
Этот преобразователь является двунаправленным и позволяет камерам 12G-SDI подключаться к системам SMPTE-2110 на больших расстояниях с помощью оптического волокна. Это означает, что он обрабатывает передачу данных с камеры SDI и возврат программы SDI в one converter! Он также оснащен 5-контактной гарнитурой XLR talkback с кнопками регулировки громкости и "Нажмите, чтобы поговорить"! Кроме того, он поддерживает все стандарты SD, HD и Ultra HD вплоть до 2160p60. Разъем SFP может принимать оптические модули 10G Ethernet, 3G-SDI, 6G-SDI или 12G-SDI. Он также включает в себя источник питания 12 В постоянного тока.

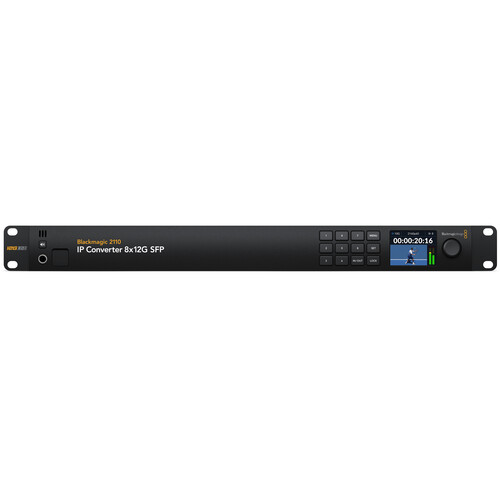

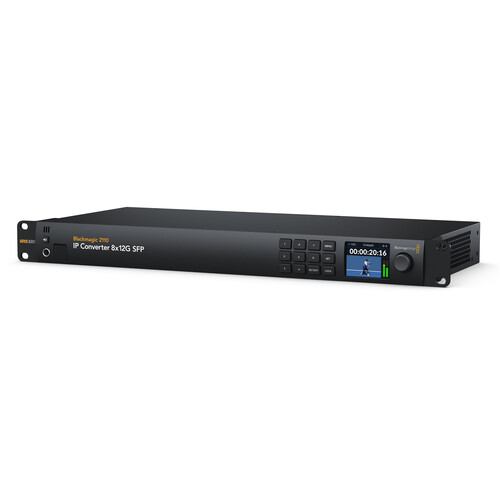

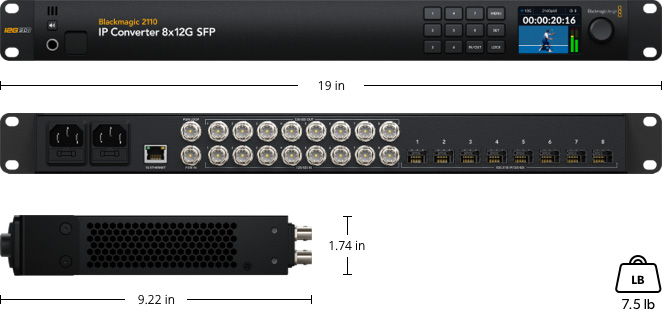

IP-конвертер Blackmagic 2110 8x12G SFP
Этот конвертер предназначен для добавления IP-видео SMPTE-2110 к оборудованию вещания 12G-SDI. Он имеет конструкцию 1RU с 8 независимыми двунаправленными IP-видеопреобразователями 12G-SDI в SMPTE-2110 с использованием модулей SFP, что позволяет использовать оптоволоконные модули Ethernet на больших расстояниях. Каждый канал имеет вход 12G-SDI, но есть даже обратный вход программы 12G-SDI, который отправляет данные на все каналы. Это означает, что вы можете отправлять один вход 12G-SDI на все подключенные устройства с помощью одного подключения!
Описание
IP-конвертер Blackmagic 2110 8x12G SFP позволяет добавлять видео с разрешением SMPTE-2110 UP к оборудованию для вещания 12G-SDI. Он оснащен 8 независимыми двунаправленными IP-видеопреобразователями 12G-SDI в SMPTE-2110, использующими модули SFP для совместимости с оптоволоконными модулями Ethernet на больших расстояниях. Дизайн 1RU включает в себя панель управления с ЖК-дисплеем и поддержкой стандартов HD и Ultra HD до 2160p60.

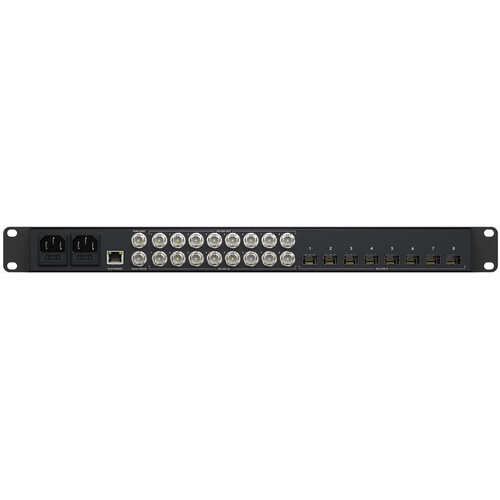

Подключения
Общее количество входов SDI
9
Видеовходы SDI
8
Основные программные входы SDI
1
Общее количество выходов SDI
9
Видеовыходы SDI
8
Основные программные выходы SDI
1 выход из цикла.
Тарифы SDI
270 МБ, 1.5G, 3G, 6G, 12G.
IP-видеовходы SMPTE ST-2110
8 x 10G Ethernet
Аналоговые аудиовыходы
1 разъем для наушников 6,35 мм.
Аудиовходы SDI
встроенный 16-канальный звук на SDI-входе.
Аудиовыходы SDI
встроенный 16-канальный звук на выходе SDI loop.
IP-аудиовходы SMPTE ST 2110
16-канальный встроенный звук в IP-видео ST-2110 через 10G Ethernet.
IP-аудиовыходы SMPTE ST 2110
16-канальный встроенный звук в IP-видео ST-2110 через 10G Ethernet.
Аналоговые аудиовыходы
1 разъем для наушников 6,35 мм.
Поддержка нескольких скоростей
Автоматическое определение SD, HD, Ultra HD и 4K.
Повторная блокировка
ДА
Ethernet
8 разъемов SFP 10 Гбит / с, поддерживающих до 10G BASE-T для ввода и вывода IP-видео SMPTE 2110.
1 разъем RJ‑45 со скоростью передачи данных 1 Гбит/с, поддерживающий 10/100/1000 BASE-T для настройки и обновления встроенного ПО.
Компьютерный интерфейс
1 x USB-C 3.0 для настройки и обновления встроенного ПО.
Видеосвязь SDI может переключаться между стандартными разрешениями, 720p, 1080i, 1080p, 2K DCI, Ultra HD и 4K DCI.
Точность цветопередачи SDI
4:2:2
Цветовое пространство SDI
YUV
Автоматическое переключение SDI
Автоматически определяет SD, HD, 2K DCI, Ultra HD и 4K DCI. Уровни A и B автоматически определяются на входе 3G-SDI и выбираются пользователем на выходе 3G-SDI.
Соответствие требованиям IP-видео
SMPTE 2110-20 (несжатое видео)
IGMP v2
SMPTE 2110-21 (Формирование трафика)
Отправитель: Узкий
Приемник: Узкий, Широкий синхронный, Асинхронный
SMPTE 2110-30 (PCM)
Уровень соответствия звука: уровень C
SMPTE 2110-40 (дополнительные данные)
Полный доступ ко всему потоку вспомогательных данных SMPTE. Включает RP 188 / SMPTE 12M-2, субтитры и статические метаданные HDR.
Кодек
Кодек Blackmagic IP10 используется при преобразовании IP-видео со скоростью 12G-SDI в 10G 2110.
Протокол точного времени
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Обнаружение и регистрация NMOS IS-04
v1.3.2
Одноранговый доступ через mDNS / DNS-SD
Управление подключением NMOS IS-05
версия 1.2
NMOS BCP-002-01
Естественная группировка
NMOS BCP-004-01
Возможности приемника
Аудио
Динамик аудиомонитора на передней панели с кнопкой управления динамиком и разъемом для наушников диаметром 6,35 мм.
Управление
Встроенная панель управления
12-кнопочная панель управления, 2,2-дюймовый цветной дисплей и ручка вращения для настройки параметров меню.
Операционные системы
Mac 13.0 Ventura,
Mac 14.0 Sonoma или более поздней версии.
Windows 10 и 11.
Требования к питанию
Источник питания
2 x внутренних 100-240 В переменного тока 50/60 Гц с сетевым входом IEC C14.
