Монитор Blackmagic SmartView 4K G3

Монитор Blackmagic SmartView 4K G3

Артикул 14668
Производитель: Blackmagic
Цена: 269 135 руб.
Рейтинг:comment rank 5
Просмотров 373
Официальная гарантия

Только под заказ!
Итого:  Кол-во
Заказать

SmartView 4K G3 оснащен встроенными оптическими и медными IP-видеовыходами SMPTE‑2110, позволяющими подключаться напрямую к системам вещания на основе IP. Вы также получаете два входа 12G-SDI для подключения к широкому спектру профессионального видеооборудования. Кроме того, видеовходы 12G-SDI и 2110 могут выводиться на контурное выходное соединение 12G-SDI. Дизайн по-прежнему отличается легким корпусом из обработанного алюминия и ЖК-дисплеем Ultra HD с полным разрешением. Накладки на экране включают в себя фокусировку, направляющие кадрирования, безопасную зону и многое другое. Вы также получаете встроенные 3D LUT для придания креативных образов, преобразования гаммы видеозаписей или обработки пользовательских профилей HDR.

Идеальное решение для видеомониторинга!

Идеальное решение для видеомониторинга!

Трансляция

SmartView 4K идеально подходит для вещания, поскольку поддерживает как 12G-SDI, так и 2110 IP вплоть до 2160p60. Переключайтесь между SDI и IP одним нажатием кнопки! SmartView 4K следует за видеовходом, поэтому автоматически переключается между всеми стандартами SD, HD или Ultra HD!

Живое производство

Для съемок в реальном времени жизненно важно получить решение с функциями точного мониторинга камер. Мощные функции камеры включают в себя настройку максимальной фокусировки, масштабирование, маркеры соотношения сторон и подсчет. Кроме того, дисплей 4K позволяет видеть невероятно мелкие детали изображения с камеры.

Комплекты для отлета

Комплекты Fly away должны быть портативными и прочными! SmartView 4K изготовлен из легкого алюминия, поэтому он легкий, к тому же его глубина составляет всего несколько дюймов, что обеспечивает отличную вентиляцию стойки за счет естественной конвекции. Кроме того, в нем множество функций камеры и технического мониторинга!

Дизайн из анодированного обработанного металла глубокого черного цвета

Обработанный анодированием металлический дизайн глубокого черного цвета

SmartView 4K отличается невероятно прочным металлическим корпусом из обработанного алюминия с четкими линиями. Корпус выполнен из анодированного темно-черного металла, поэтому он фантастически смотрится в комплекте с другим оборудованием Blackmagic Design! Глубина SmartView 4K Plus составляет всего несколько дюймов. Поскольку мониторы часто устанавливаются в верхней части стоек для оборудования, такая тонкая конструкция обеспечивает большую площадь за монитором для лучшей вентиляции всей стойки и охлаждения всего оборудования. В нижней части SmartView 4K расположен ряд кнопок управления, которые слегка наклонены, чтобы их было удобнее нажимать. На задней панели монитора расположены все видеовыключения, плюс есть даже точка крепления VESA!

Яркий дисплей с высоким разрешением

Яркий дисплей с высоким разрешением

ЖК-дисплей, используемый в SmartView 4K, имеет чрезвычайно высокое разрешение, поэтому он отображает каждый пиксель изображения в формате Ultra HD. Это означает, что вы получаете невероятно чистое изображение с высокой точностью цветопередачи. Чтобы избежать появления грязных отпечатков пальцев на ЖК-экране, SmartView 4K оснащен рядом кнопок в нижней части экрана, так что вы можете настраивать все элементы управления монитором, не прикасаясь к экрану. SmartView 4K предназначен для широковещательной передачи, поэтому он мгновенно подключается к новому источнику видео, что является очень распространенным явлением, когда монитор подключен к маршрутизатору и входные данные могут постоянно меняться на разные источники по времени. В отличие от телевизоров, видео не сканируется поверх, поэтому вы получаете все пиксели изображения до самого края ЖК-дисплея.

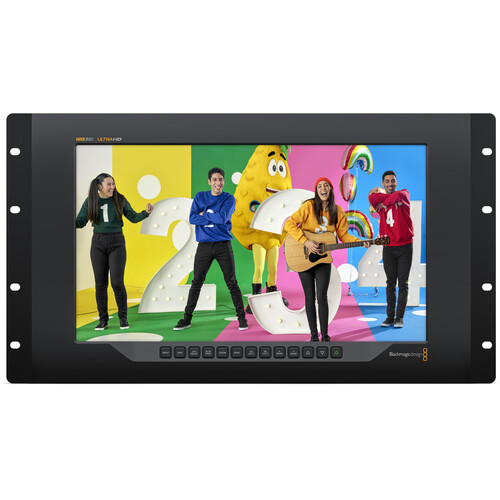

Кнопки на передней панели для управления монитором

Кнопки на передней панели для управления монитором

Передняя панель SmartView 4K включает в себя широкий спектр элементов управления мониторингом! Кнопка ввода позволяет выбирать между двумя видеовходами 12G-SDI и видеовходом 2110 IP. Кнопка отображения позволяет регулировать яркость дисплея. H / V дисплей представляет собой традиционную функцию монитора широковещательной передачи, которая позволяет просматривать гашение изображения. Только синий цвет отлично подходит для проверки оттенка по содержимому архива SD. Кнопка zoom позволяет увеличивать изображение для настройки фокусировки камеры. Функция Peaking подчеркивает резкие детали изображения, а также идеально подходит для настройки фокусировки камеры. Кнопки 3D LUT позволяют включать 3D LUT и переключаться между ними. Кнопки H и V-маркеров позволяют отображать и настраивать до 4 экранных маркеров.

Включает в себя направляющие для кадра и максимальную фокусировку!

При работе с камерами в SmartView 4K есть все необходимое для создания кадра и фокусировки благодаря графическим наложениям на экране. Наложения включают маркеры безопасной области и безопасных заголовков. Кроме того, есть 4 отдельных направляющих кадра, 2 вертикальных и 2 горизонтальных, которые можно отображать одновременно и которые идеально подходят для социальных сетей и кадрирования художественных фильмов. Все маркеры настраиваются индивидуально, так что вы можете создать любое соотношение сторон, которое вам нравится! Вы также получаете режим максимальной фокусировки на экране, который можно включать и выключать с помощью специальной кнопки на передней панели. Максимальная фокусировка идеальна при использовании SmartView 4K для удаленного мониторинга камеры, поскольку вы можете быть уверены, что ваша удаленная камера всегда имеет идеальную фокусировку!

Получите точный контроль цвета с помощью 3D LUT

Вещательные компании и производители художественных фильмов часто работают с источниками SDI, которые закодированы с помощью log film gamma или профиля HDR. Это означает, что изображения могут выглядеть размытыми или иметь неправильные цвета. SmartView 4K решает эту проблему, поскольку включает поддержку 3D LUT! Это означает, что вы можете использовать 3D LUT для повторного отображения цветового пространства ввода SDI или 2110 на экран SmartView 4K. Кроме того, вы также можете использовать 3D LUT для создания захватывающих творческих образов! 3D LUT просты в использовании и загружаются с помощью утилиты SmartView. Вы также можете экспортировать цветовые оценки DaVinci Resolve в виде пользовательских 3D LUT. Поскольку DaVinci Resolve можно скачать бесплатно, вам абсолютно ничего не стоит начать создавать библиотеку захватывающих 3D-приложений LUT!

Поддерживает пленку SD, HD и 2K DCI

Высокопроизводительные 2110 IP-входов на базе 12G-SDI и 10G Ethernet являются мультискоростными, поэтому они поддерживают SD с более низким разрешением для архивирования, а также HD для трансляции и 2K для использования в художественных фильмах. К ним относятся 525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI и 2Kp60 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI и 2KPsF30 DCI. При подключении к источникам 3G-SDI поддерживаются видео стандарты уровня A и B.

Поддерживает пленку Ultra HD и 4K DCI

SmartView 4K также поддерживает стандарты видео Ultra HD как на своих IP-видеовходах 2110 на базе 12G-SDI, так и на базе 10G Ethernet. Стандарты видео Ultra HD включают 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94 и 2160p60. Поддерживаемые стандарты пленки 4K включают 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI и 4Kp60 DCI, 4KPsF25 DCI, 4KPsF29.97 DCI и 4KPsF30 DCI. Это означает, что SmartView 4K - идеальный монитор, потому что он позволяет перейти на Ultra HD и работать в формате 4K уже сейчас! Кроме того, SmartView 4K может быть обновлено программное обеспечение, что позволяет добавлять новые телевизионные стандарты по мере их появления.

Подключайтесь напрямую к IP-сетям SMPTE 2110!

Теперь вы можете создавать современные IP-видеосистемы, поскольку SmartView 4K полностью соответствует стандарту SMPTE‑2110 для IP-видео как с оптоволоконными, так и с медными соединениями 10G Ethernet. SMPTE‑2110 определяет передачу, синхронизацию и описание видео, аудио и вспомогательных данных по IP-сетям для широковещательной передачи. Это включает поддержку несжатого видео SMPTE‑2110-20, IP-кодека Blackmagic для высокой частоты кадров Ultra HD, а также формирование / синхронизацию трафика SMPTE‑2110-21, аудио SMPTE-2110-30 и поддержку SMPTE‑2110-40 для вспомогательных данных. Кроме того, выбранный видеовход может быть отправлен через IP-соединение 10G Ethernet SMPTE‑2110 с полной поддержкой многоадресной рассылки нескольким адресатам.

Включает протокол NMOS для виртуальной маршрутизации

Включает протокол NMOS для виртуальной маршрутизации

SmartView 4K поддерживает спецификации интерфейса NMOS, поэтому все ваши IP-видеоустройства 2110 могут работать вместе как большой виртуальный маршрутизатор. Плюс Videohub Smart Control может направлять источники к местам назначения в IP-сетях 2110, поскольку он может действовать как контроллер NMOS. Спецификация интерфейса NMOS описывает, как обнаруживаются устройства SMPTE 2110 и управляются в IP-сетях. SmartView 4K поддерживает IS-04 для обнаружения и регистрации IP-видеоустройств и IS-05 для управления соединениями между IP-видеоустройствами. Это означает, что вы можете устанавливать соединения между источниками и получателями точно так же, как традиционный SDI-маршрутизатор!

Встроенная рамка для подсчета состояния в эфире

При работе с live production SmartView 4K поддерживает протокол Blackmagic SDI Tally и выделяет цветную рамку вокруг изображения, красную для показа в эфире или зеленую для предварительного просмотра. Этот стандарт SDI tally используется на всех коммутаторах ATEM live production, поэтому вы можете просто подключить монитор к SDI-выходам коммутатора для получения изображения и результатов подсчета с помощью одного кабеля BNC. Это означает, что режиссер может переключаться между камерами, а итоговая информация будет отправляться обратно в SmartView 4K по видеопотоку SDI. Это полностью исключает сложную прокладку кабелей, а протокол Blackmagic SDI Tally помогает вам намного быстрее настраиваться на выполнение заданий.

Программное обеспечение для дистанционного управления для Mac и Windows

Если вам нужно изменить настройки или обновить программное обеспечение на вашем SmartView 4K, вы можете просто загрузить и запустить утилиту SmartView Utility, которая доступна бесплатно на сайте поддержки Blackmagic Design. Это программное обеспечение доступно как для компьютеров Mac, так и для Windows, и оно подключается через USB-соединение или Ethernet при подключении SmartView 4K Ethernet. Вы можете использовать утилиту для изменения пользовательского имени монитора для идентификации мониторов в более крупных системах. Вы также можете выбрать форматирование между 3G-SDI уровня A и уровня B. Для защиты от несанкционированного доступа к сети Ethernet по умолчанию отключен, но может быть включен при подключении через USB.

Таймкод

Разработка пользовательских решений для дистанционного управления

Videohub включает мощный протокол дистанционного управления, позволяющий создавать собственные решения дистанционного управления для интеграции SmartView 4K в ваши системы вещания. Это чрезвычайно простой в освоении текстовый протокол, с которым вы можете играть даже с помощью Telnet-клиента. Это означает, что вы можете создавать пользовательские решения для управления на всех компьютерных платформах и с помощью встроенного оборудования, такого как Raspberry Pi и Arduino. Вы получаете полный контроль над яркостью ЖК-дисплея, контрастностью, насыщенностью, количеством, выбором входных данных и даже можете активировать 3D LUT. Лучший способ изучить протокол - войти в систему с помощью простого приложения Telnet, а затем использовать документацию в руководстве SmartView 4K, чтобы опробовать каждую команду.

Гибкое и резервное питание

Дизайн SmartView 4K "все в одном" включает встроенный блок питания, поэтому вам не нужно носить с собой внешний блок питания! Просто подключите его к любой сетевой розетке переменного тока и приступайте к работе в режиме реального времени. Международный источник питания автоматически работает в диапазоне от 100 до 240 В переменного тока, поэтому вы можете использовать его в любой точке мира. Кроме того, в целях безопасности SmartView 4K оснащен разъемами питания как переменного, так и 12 В постоянного тока. Мини-преобразователь типа подключения питания 12 В постоянного тока идеально подходит для резервного питания или для работы от батарей. Работа от батарей означает, что вы можете использовать его в чрезвычайно удаленных местах! Кроме того, если внутренний источник питания когда-либо выйдет из строя, вы можете подключить источник питания постоянного тока для продолжения работы!

Описание

SmartView 4K G3 - первый широковещательный монитор Ultra HD с IP-видеовходами 12G-SDI и SMPTE-2110. SmartView 4K G3 напрямую подключается к системам вещания на базе IP, а также к ряду профессионального видеооборудования 12G-SDI с разрешением до 2160p60, что делает его идеальным для трансляции в прямом эфире. Он включает в себя подключения к сети переменного и 12 В постоянного тока, 3D LUT и элементы управления мониторингом, такие как пик фокусировки, задержка H / V, только синий цвет и направляющие кадрирования.

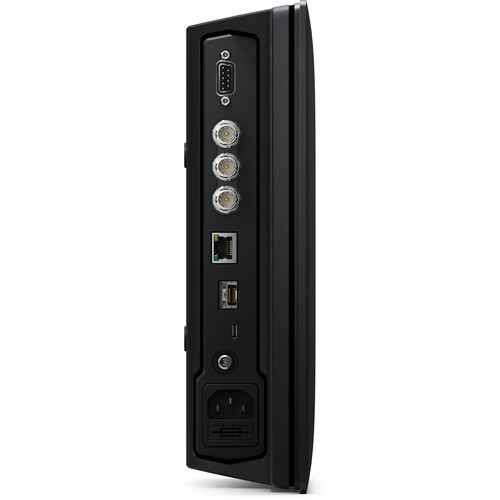

Подключения

SDI-входы

2

Пожалуйста, нажмите здесь, чтобы ознакомиться со списком рекомендуемых кабелей для использования с продуктами Blackmagic 12G‑SDI.

SDI-выходы

1 цикл выхода.

Видеовыход с повторной настройкой, который автоматически переключается на выбор входного сигнала.

Скорость SDI

270 МБ, 1.5G, 3G, 6G, 12G.

Оптический видеовход

Клетка для оптоволоконного разъема SFP.

Поддерживает IP-видео 2110 и оптический SDI.

Поддержка нескольких скоростей

Автоматическое определение входных сигналов 4K, Ultra HD, 2K, HD или SD.

Обновления и настройка

USB

Ethernet

1 разъем RJ‑45 со скоростью 10 Гбит /с, поддерживающий 10/100/1000 / 10G BASE-T для ввода IP-видео SMPTE-2110, настройки и обновления встроенного ПО.

Итог

9-контактный разъем D

SmartView 4K G3

Стандарты

Поддержка формата SD

525i59.94 NTSC, 625i50 PAL

Поддержка формата HD

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Поддержка формата 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98, 2KPsF24, 2KPsF25, 2KPsF29.97, 2KPsF30

Поддержка формата Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Поддержка формата 4K

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Соответствие SDI

SMPTE 424M, SMPTE 372M, SMPTE 296M, SMPTE 292M, SMPTE 259M, уровни A и B, SMPTE 425M, SMPTE 2082.

Цветовое пространство SDI

REC 601, REC 709

Автоматическое переключение SDI

Автоматический выбор между SD, HD, 3G, 6G и 12G-SDI.

Выборка видео

4:2:2 и 4:4:4

Соответствие требованиям IP-видео

SMPTE 2110-20 (несжатое видео)

IGMP v2

SMPTE 2110-21 (Формирование трафика)

Отправитель: Узкий

Приемник: Узкий, Широкий синхронный, Асинхронный

SMPTE 2110-30 (PCM)

Уровень соответствия звука: уровень C

SMPTE 2110-40 (дополнительные данные)

Полный доступ ко всему потоку вспомогательных данных SMPTE. Включает RP 188 / SMPTE 12M-2, субтитры закрытого типа и статические метаданные HDR.

Протокол точного времени

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

Обнаружение и регистрация NMOS IS‑04

версия 1.3.2

Одноранговый доступ через mDNS / DNS‑SD

Управление подключением NMOS IS-05

версия 1.2

NMOS BCP‑002‑01

Естественная группировка

NMOS BCP‑004‑01

Возможности приемника

Кодек

Кодек Blackmagic IP10 используется при преобразовании видео со скоростью 12G-SDI в 10G 2110 IP.

Программное обеспечение

Внутреннее обновление программного обеспечения

С помощью прилагаемого программного обеспечения для обновления прошивки.

Управление настройками

Через USB или Ethernet.

Операционные системы

Значок Mac

Mac 12.0 Monterey,
Mac 13.0 Ventura или более поздней версии.

Значок Windows

Windows 10, 64-разрядная версия.
Windows 11.

Дисплей

Элемент отображения

15,6-дюймовый ЖК-дисплей с активной матрицей TFT

Разрешение дисплея

3840 x 2160 пикселей

Ответ

25 мс

Коэффициент контрастности

1000:1

Глубина цвета

16,7 миллиона цветов

Требования к питанию

Источник питания

1 x Внутренний 100-240 В переменного тока 50/60 Гц.

Потребляемая мощность

1 разъем IEC C14 для питания от сети переменного тока.

1 х 5,5 мм корпус + 12 В постоянного тока для внешнего источника питания или использования аккумулятора.

Потребляемая мощность

24 W

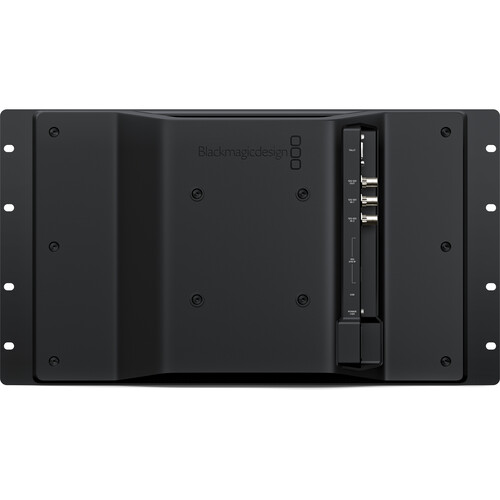

Физическая установка

6 стоек.

Физические характеристики

SmartView 4K G3

Экологические характеристики

Рабочая температура

От 0 ° до 40 ° C (от 32 ° до 104 ° F)

Температура хранения

От -20 ° до 60 ° C (от -4 ° до 140 ° F)

Относительная влажность

от 0% до 90% без конденсации

Что входит в комплект

SmartView 4K G3

Добро пожаловать в кошелек с QR-кодом для загрузки программного обеспечения

Гарантия

Ограниченная гарантия производителя 12 месяцев.
