Аудиомонитор Blackmagic 12G G3
Аудиомонитор Blackmagic 12G G3 - это мощный аудиомонитор с потрясающим качеством звука при крошечном размере 1RU! Это означает, что его можно установить где угодно! В дизайне преобладает большой аудиометр с точной баллистикой, которую можно изменять в зависимости от различных стандартов измерения звука. Имеется вход 12G-SDI для мониторинга звука с профессионального видеооборудования. Кроме того, новая модель оснащена IP-видеовходом 10G Ethernet SMPTE-2110, что позволяет подключаться к системам IP-вещания без внешнего преобразователя. Он также включает традиционные сбалансированные аналоговые аудиовходы XLR, HiFi и AES / EBU! Есть даже видеовыход HDMI, так что вы можете осуществлять мониторинг с помощью телевизоров с большим экраном или компьютерных мониторов!
Конструкция Из Обработанного металла
Разработанный из металла, обработанного алюминием, аудиомонитор Blackmagic 12G чрезвычайно прочный и в то же время легкий. Корпус выполнен в темно-черном цвете с анодированием, что позволяет ему сочетаться с другим оборудованием. Кроме того, цельнометаллическая конструкция устраняет акустические вибрации даже при большой громкости. Два больших аудиометра имеют 27 уровней, каждый сегмент индивидуально обработан в алюминиевом корпусе, поэтому между сегментами абсолютно отсутствует просачивание света, что обеспечивает невероятно четкий вид измерителя. На передней панели есть кнопки для настройки каждого левого или правого канала, выбора между 12G-SDI, 2110 IP, AES / EBU, аналоговым или HiFi звуком и отключения звука динамиков. Прямо на передней панели есть удобное гнездо для наушников!
Маленький размер, отличный звук!
Аудиомонитор Blackmagic 12G обеспечивает невероятно мощный звук всего в 1 стойке! Аудиомонитор оснащен усилителем очень высокой мощности, поэтому вы можете добиться необходимой громкости для четкого мониторинга звука в шумных условиях, таких как прямые трансляции мероприятий. Секрет заключается в конструкции двойного сабвуфера, акустической мощности которого хватает для создания насыщенных глубоких басов даже в пределах ограниченного размера стойки. Цифровой процессор также настраивает несколько частотных диапазонов для получения плавной ровной частотной характеристики. Все это создает невероятное решение для аудиомониторинга с потрясающим звуком, но небольшого размера, которое помещается в небольшие тележки для вещания, комплекты fly away, стойки для передачи данных и диспетчерские.
Точный Замер звука
Потрясающие аудиометры Blackmagic Audio Monitor 12G обладают настоящими аналоговыми характеристиками, которые точно соответствуют стандартам аудиометров. Секрет в том, что каждый сегмент аудиометра оснащен независимым RGB-светодиодом, который можно изменить на любой цвет, необходимый для различных стандартов измерения. Кроме того, каждый сегмент обработан независимо и изолирован, поэтому между сегментами не проникает свет. Измерители могут быть изменены между VU -20dBFS и -18DBFS, PPM EBU -20dBFS и -18dbfs, PPM BBC -20dBFS и -18dbfs, громкостью EBU + 9 и + 18 плюс громкостью по шкале LUFS с K-взвешиванием + 9 и + 18. В комплект поставки входят клейкие этикетки, чтобы вы могли изменить стандарт измерительного прибора, а затем добавить правильную наклейку для выбранного стандарта измерительного прибора.

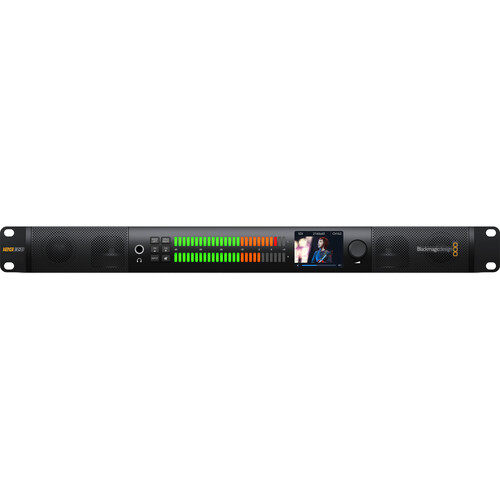

Элементы управления с подсветкой и ЖК-дисплей для мониторинга
Передняя панель Blackmagic Audio Monitor 12G включает в себя ряд элементов управления. Кроме того, вы получаете нечто большее, чем мониторинг звука, поскольку встроенный ЖК-дисплей позволяет контролировать видеовходы 12G-SDI и 2110 IP. На ЖК-дисплее отображается дополнительный статус, такой как выбранный тип входного сигнала, стандарт видеосигнала и выбранная встроенная аудиопара с видеовхода. На ЖК-дисплее также отображается текущий уровень звука! На передней панели также имеется плавный регулятор громкости наушников / динамиков. Есть кнопки solo, которые помогают прослушивать звук слева или справа. Кроме того, клавиши со стрелками позволяют выбирать вверх или вниз встроенные аудиоканалы. Также есть кнопка выбора входного сигнала и даже кнопка отключения звука!
Для мониторинга используйте телевизор с большим экраном !
Одной из самых интересных функций аудиомонитора Blackmagic 12G является выход HDMI для мониторинга. Выход HDMI позволяет использовать телевизор с большим экраном или монитор компьютера в качестве монитора трансляции. Выход HDMI преобразуется из текущего выбранного входа, либо 12G-SDI, либо 2110 IP-видеовходов. Есть даже петлевой выход 12G-SDI, который также выводит текущий выбранный видеовход. Это означает, что выход SDI loop может включать видео либо с SDI, либо с 2110 IP-видеовходов. Кроме того, вы можете отслеживать все встроенные аудиопары с видеовходов.
Поддерживает все стандарты SD, HD и Ultra HD до 2160p60!
Аудиомонитор Blackmagic 12G удаляет звук со всех стандартов видео SD, HD и Ultra HD. Это означает, что он идеально подходит для подключения существующего оборудования SDI-вещания к новым системам на базе IP 2110. В стандартном разрешении аудиомонитор Blackmagic 12G поддерживает стандарты 525i59.94 и 625i50. В режиме высокой четкости аудиомонитор Blackmagic 12G поддерживает все стандарты видео 720p вплоть до 720p60, все стандарты с чересстрочной разверткой 1080 вплоть до 1080i60 и все стандарты 1080p вплоть до 1080p60. В режиме Ultra HD вы получаете все стандарты видеосигнала вплоть до 2160p60. Кроме того, нет сложной настройки, поскольку переключение между стандартами происходит мгновенно и автоматически в зависимости от видеовхода.
Усовершенствованный 12G-SDI для прямого видеомониторинга
Расширенные подключения 12G-SDI в аудиомониторе Blackmagic 12G позволяют работать с текущими форматами видео высокой четкости, а также с будущими форматами видео высокой четкости. 12G-SDI обеспечивает высокую частоту кадров в формате Ultra HD через одно BNC-соединение, которое также подключается ко всему вашему обычному HD-оборудованию! Это означает, что аудиомонитор Blackmagic 12G совместим практически со всем оборудованием SD, HD, 3G, 6G и 12G-SDI, а также поддерживает все форматы HD и Ultra HD с разрешением до 2160p60! Даже если вы транслируете только в высоком разрешении, вы можете перейти на Ultra HD в любое время, поскольку Blackmagic Audio Monitor 12G просто переключится и начнет работать в Ultra HD, автоматически определяя видеовход.
Подключайтесь напрямую к IP-сетям SMPTE 2110!
Теперь вы можете создавать современные IP-видеосистемы, потому что аудиомонитор Blackmagic 12G G3 подключается напрямую к IP-видеосистемам 2110 и полностью соответствует стандарту SMPTE-2110 для IP-видео. SMPTE-2110 определяет передачу, синхронизацию и описание видео, аудио и вспомогательных данных по IP-сетям для широковещательной передачи. Сюда входит поддержка несжатого видео SMPTE-2110-20, кодека IP-сжатия Blackmagic для высокой частоты кадров Ultra HD, а также формирования / синхронизации трафика SMPTE-2110-21, аудио SMPTE-2110-30 и SMPTE-2110-40 для вспомогательных данных.
Включает протокол NMOS для виртуальной маршрутизации
Аудиомонитор Blackmagic 12G поддерживает спецификации интерфейса NMOS, поэтому все ваши IP-видеоустройства 2110 могут работать вместе как большой виртуальный маршрутизатор. Плюс интеллектуальное управление Videohub может направлять источники к местам назначения в IP-сетях 2110, поскольку оно может действовать как контроллер NMOS. Спецификация интерфейса NMOS описывает, как обнаруживаются устройства SMPTE 2110 и управляются в IP-сетях. Аудиомонитор Blackmagic 12G также поддерживает IS-04 для обнаружения и регистрации IP-видеоустройств и IS-05 для управления подключением между IP-видеоустройствами. Это означает, что вы можете устанавливать соединения между источниками и получателями точно так же, как с традиционным SDI-маршрутизатором!
Мониторинг аналоговых источников звука и AES / EBU

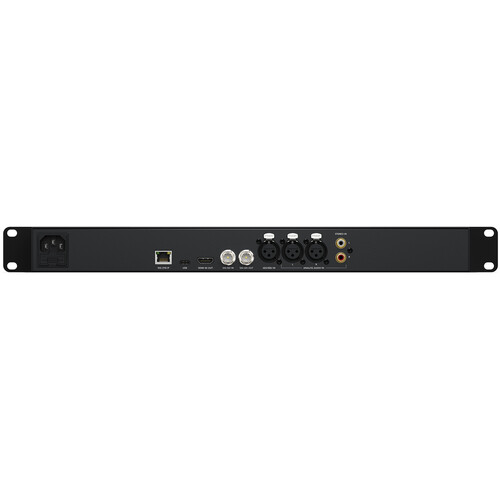

Отличное решение для мониторинга аналогового звука Blackmagic Audio Monitor 12G включает в себя несколько типов традиционных аналоговых аудиовходов и цифровых аудиовходов. Кроме того, аналоговые входы отличаются чрезвычайно высоким качеством, обеспечивая качество вещания с низкими искажениями и низким уровнем шума. На задней панели расположены сбалансированные аналоговые аудиовходы на профессиональных разъемах XLR. Кроме того, имеется цифровой аудиовход AES / EBU, который также находится на профессиональном разъеме XLR. Для подключения к бытовому аудиооборудованию вы также получаете стереовход HiFi audio с использованием 2 разъемов RCA. Это означает, что аудиомонитор Blackmagic 12G так же хорош для мониторинга источников звука, как и для мониторинга источников видео!
Включает поддержку видеоисточников HDR!
В аудиомониторе Blackmagic 12G есть все для новейших технологий работы с HDR. Просто подключите HDR-монитор, проектор или телевизор, и вы готовы к HDR-мониторингу! Форматы статических метаданных PQ и гибридной лог-гаммы (HLG) в VPID обрабатываются в соответствии со стандартами ST2108-1, ST2084 и ST425. Аудиомонитор Blackmagic 12G обрабатывает ST425, который определяет 2 новых бита в VPID для обозначения характеристик передачи SDR, HLG или PQ. Кроме того, стандарт ST2108-1 определяет, как передавать статические или динамические метаданные HDR по SDI. Также поддерживается ST2082-10 для SDI 12G, а также ST425 для источников 3G-SDI. Поддерживаются цветовые пространства Rec.2020 и Rec.709.
Удаленное администрирование настроек и обновлений
Когда в сложных системах вещания установлено большое количество оборудования, удаленное администрирование оборудования жизненно важно для диагностики проблем, изменения настроек и обновления программного обеспечения. Утилиту Blackmagic Audio Monitor можно загрузить бесплатно, чтобы вы могли обновлять программное обеспечение и изменять настройки. Кроме того, она доступна как на Mac, так и на Windows. Программное обеспечение может быть подключено непосредственно к порту USB на задней панели или для удаленного администрирования вы можете подключиться через Ethernet-соединение и свою IP-сеть. Это означает, что в больших помещениях вы можете обновлять все программное обеспечение аудиомонитора с одного компьютера. Это здорово, когда они находятся за пределами объекта!
Локализован для 13 Популярных языков
Аудиомонитор Blackmagic 12G поддерживает несколько языков, поэтому вы можете настроить его в соответствии с вашими предпочтениями. Вы получаете поддержку английского, китайского, японского, корейского, испанского, немецкого, французского, русского, итальянского, португальского, турецкого, польского и украинского языков. Просто используйте утилиту Blackmagic Audio Monitor для смены языка, плюс вы всегда можете переключиться на другой язык в любое время в будущем. Как только язык выбран, ЖК-дисплеи переключатся на выбранный язык. Поддержка нескольких языков означает, что Blackmagic Audio Monitor 12G идеально подходит для установки в мобильные производственные системы, которые можно перевозить для работы по всему миру!
Встроенный источник питания переменного тока
Аудиомонитор Blackmagic 12G оснащен встроенным источником питания для сети 110-240 В. Для питания устройства все, что вам нужно, - это стандартный кабель IEC, который устраняет необходимость в отдельных ‘кирпичиках’ питания и дополнительных грязных кабелях. Широкое входное напряжение позволяет использовать аудиомонитор Blackmagic 12G в любом международном месте! Это критически важно при изготовлении портативных стоек или комплектов fly away, которым необходимо путешествовать по всему миру для участия в крупных музыкальных выступлениях или международных спортивных состязаниях.
Описание
Blackmagic Audio Monitor 12G G3 - это мощное решение для мониторинга звука, устанавливаемое в стойку, компактного размера в 1 стойку. Эта новая модель оснащена IP-входом 10G Ethernet SMPTE-2110, позволяющим осуществлять мониторинг систем IP-вещания без внешнего преобразователя. Аудиомонитор Blackmagic 12G G3 также включает в себя большой аудиометр с точной баллистикой, вход 12G-SDI для поддержки SD, HD и Ultra HD, сбалансированные аналоговые входы XLR, HiFi и AES / EBU, а также видеовыход HDMI для мониторинга источников SDI и IP-видео.
Подключения
Видеовходы SDI
1
Видеовыходы SDI
1 выход в петлю.
Скорость SDI
270 МБ, 1,5 Г, 3G, 6G, 12G.
Видеовыходы HDMI 2.0
1
Поддержка нескольких скоростей
SDI и HDMI можно переключать между стандартным разрешением, высоким разрешением и сверхвысоким разрешением.
SDI Video Loop
1 10‑разрядный SD‑SDI, HD‑SDI, 3G‑SDI, 6G‑SDI и 12G‑SDI с повторной синхронизацией.
Аналоговые аудиовходы
2 x XLR. 2 x RCA HiFi.
Аналоговые аудиовыходы
разъем для наушников 1 x 6,5 мм.
Цифровые аудиовходы
1 x XLR.
Встроенный динамик
Стереосистема с 2-полосным кроссовером и независимыми стереосабвуферами.
Аудиовходы AES / EBU
2 канала сбалансированного AES/EBU 110Ω через XLR.
Аудиовходы SDI
16 каналов, встроенных в SD, HD и UltraHD 4K.
Аудиовыходы SDI
встроенный аудиовыход на 16 каналов.
Аудиовыходы HDMI
8 каналов, встроенных в SD, HD и 4K.
Ethernet
1 разъем RJ‑45 со скоростью 10 Гбит /с, поддерживающий 10/100/1000 /10G BASE-T для IP-видеовхода SMPTE-2110, конфигурации и обновлений встроенного программного обеспечения.
Компьютерный интерфейс
USB-C для настройки и обновления встроенного ПО.
Измерение
2 x 27 сегментных светодиодных индикатора RGB VU, PPM или громкости.
Режимы
Кнопочный интерфейс позволяет выбирать входные сигналы, каналы, независимое воспроизведение звука слева и справа, отключение звука и регулировку громкости с помощью колесика прокрутки.
Стандарты
Стандарты видео SD
525i59.94 NTSC, 625i50 PAL
Стандарты видео высокой четкости
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Стандарты видео 2K
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K 23.98PsF, 2K 24PsF, 2K 25PsF
Стандарты видео Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Стандарты видео 4K
4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60
Соответствие SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровня A и B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2084, SMPTE 2108-1.
Автоматическое переключение SDI
Автоматический выбор между SD, HD, 3G-SDI уровней A и B, 6G-SDI и 12G-SDI.
Сэмплирование звука
96 кГц и 24 бита.
Сэмплирование видео
4: 2: 2 и 4:4:4
Баллистика аудиометра
54 сегментных светодиода RGB позволяют выбирать параметры измерения с VU, PPM EBU, PPM BBC или громкостью. Включает сменную шкалу уровней.
Соответствие требованиям IP-видео
SMPTE 2110-20 (несжатое видео)
IGMP v2
SMPTE 2110-21 (Формирование трафика)
Отправитель: Узкий
Приемник: Узкий, Широкий синхронный, Асинхронный
SMPTE 2110-30 (PCM)
Уровень соответствия звука: уровень C
SMPTE 2110-40 (дополнительные данные)
Полный доступ ко всему потоку вспомогательных данных SMPTE. Включает RP 188 / SMPTE 12M-2, субтитры и статические метаданные HDR.
Протокол точного времени
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Обнаружение и регистрация NMOS IS‑04
v1.3.2
Одноранговый доступ через mDNS / DNS‑SD
Управление подключением NMOS IS‑05
версия 1.2
NMOS BCP‑002‑01
Естественная группировка
NMOS BCP‑004‑01
Возможности приемника
Кодек
Кодек Blackmagic IP10 используется при преобразовании скоростей 12G-SDI в IP-видео 10G 2110.
Управление
Встроенная панель управления
2,2-дюймовый дисплей для просмотра видеовхода, видео стандарта и выбранного аудиовхода.
Программное обеспечение
Внутреннее обновление программного обеспечения
Через USB-соединение и Ethernet
Операционные системы
Mac 10.13 High Sierra,
Mac 10.14 Mojave или более поздней версии.
Windows 8.1 и 10.
Дисплей
Элемент дисплея
Цветной ЖК-дисплей с диагональю 2,2 дюйма.
Разрешение дисплея
320 x 240.
Дисплей ввода
SDI-видео, формат, тип звука и аудиоканалы.
Требования к питанию
Источник питания
1 x Внутренний 100-240 В переменного тока.
Энергопотребление
55 Вт
Физические характеристики
Экологические характеристики
Рабочая температура
От 0 ° до 40 ° C (от 32 ° до 104 ° F)
Температура хранения
От -20 ° до 45 ° C (от -4 ° до 113 ° F)
Относительная влажность
от 0% до 90% без конденсации
Что входит в комплект
Аудиомонитор Blackmagic 12G G3
Наклейки со шкалой промилле и громкости
Добро пожаловать в кошелек с QR-кодом для загрузки программного обеспечения
Гарантия
Ограниченная гарантия производителя 12 месяцев.
