Преобразователь аудио-видеосигнала HDMI в оптоволоконный 3G-SDI

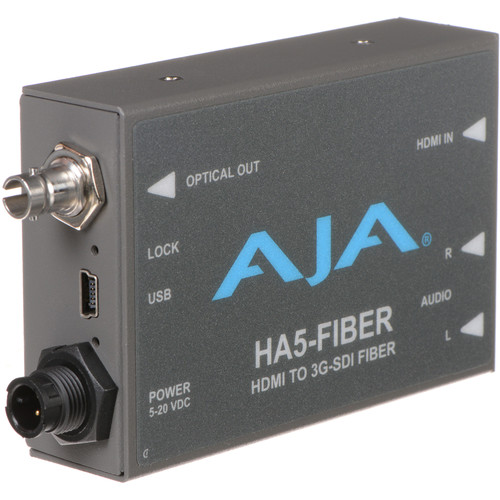

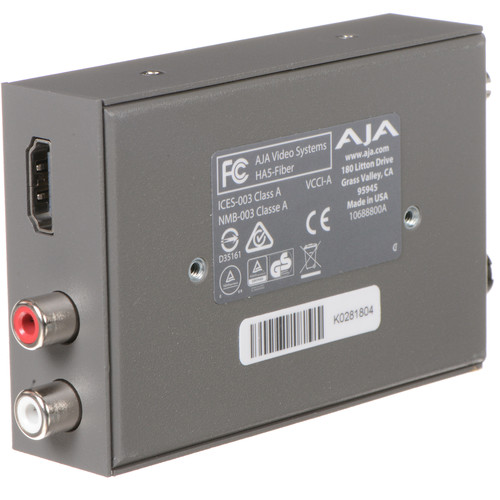

Модель AJA HA5-Fiber позволяет преобразовывать сигнал HDMI в оптоволоконный 3G-SDI и передавать его по одномодовому 1310-нм кабелю (разъем ST). Малый форм-фактор позволяет разместить этот конвертер позади камеры или удобно расположить его за стойкой с оборудованием. Оптоволоконный выход поддерживает передачу интегрированного многоканального звука, что обеспечивает трансляцию аудио- и видеосигнала по одному кабелю на расстояние до 10 км. Миниконвертер AJA HA5-Fiber также имеет 2-канальный вход аналогового звука с разъёмами RCA, который может использоваться, например, для передачи дополнительной стереопары.
Универсальный адаптер питания
В комплект всех миниконвертеров AJA входит универсальный адаптер питания, включающий в себя вилки под любые сети питания, использующиеся в мире.
Компактность и портативность
Миниконвертеры AJA настолько малы, что легко помещаются за монитором, рэковой стойкой или непосредственно на операторской установке. Фиксатор на кабеле питания предотвращает случайное отключение устройства, а опциональный кабель P-TAP позволит запитать конвертер от батарей при работе в поле.
Приложение AJA Mini-Matrix
Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.
Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.
Ключевые особенности
- Конвертер сигнала HDMI в оптоволоконный 3G-SDI;
- Интегрированный лазерный трансмиттер с длиной волны 1310 нм поддерживает передачу сигнала по одномодовому кабелю (разъем типа ST);
- Поддержка всех HDMI-данных, включая интегрированное аудио;
- Два дополнительных аудиовхода с разъёмами RCA (номинальный уровень сигнала -10 дБ);
- Конфигурирования устройства не требуется;
- В комплект входит однометровый HDMI-кабель;
Технические характеристики
|
Входные форматы
|
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080i 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i
- (SD) 625p
- (SD) 576p
- (SD) 525i
- (SD) 525p
- (SD) 480p
Примечание: HDCP-контент не поддерживается.
|
|
Форматы вывода
|
- (HD) 1080i 25, 29.97, 30
- (HD) 1080p 23.98, 24, 25, 29.97, 30
- (HD) 1080p 50, 59.94, 60 — SMPTE 425-1 Level A структура картирования 1 (1920×1080 4:2:2 10-битный YCbCr)
- (HD) 720p 50, 59.94, 60
- (SD) 625i 25
- (SD) 525i 29.97
|
|
Видеовход
|
HDMI с поддержкой интегрированного звука — до 8 каналов
|
|
Видеовыход
|
Одномодовое оптическое волокно; разъём ST, поддерживающий стандарты SMPTE- 259/292/424 3G/HD/SD-SDI
|
|
Аудиовход
|
Два дополнительных аудиовыхода с разъёмами RCA (номинальный уровень сигнала -10 дБ).
|
|
Аудиовыход
|
Звук интегрируется в SDI-поток
|
|
Оптический выход
|
Длина волны: 1310 нм
Выходная мощность: -2 дБм (типичная)
|
|
Размеры (Ш х Г х В)
|
112×61×25 мм
|
|
Вес
|
0,2 кг
|
|
Электропитание
|
- Используется блок питания AJA DWP-U-R1 (в комплекте)
- 100 — 240 В (AC), 50/60 Гц (универсальный вход)
- +5 В (DC), потребляемая мощность — 4,5 Вт.
|
|
Условия эксплуатации
|
- Безопасная рабочая температура: от 0 до +40°C
- Безопасная температура хранения (в выключенном состоянии): от -40 до +60°C
- Относительная влажность: 10 — 90% без образования конденсата
- Высота над уровнем моря:
|
