Для максимального профессионального управления вы можете добавить дополнительную расширенную панель ATEM! Хотя вы можете использовать ATEM Constellation с программной панелью управления, использование расширенной панели ATEM намного быстрее! Или выберите недорогую портативную микропанель ATEM. Расширенные панели ATEM раскрывают возможности вашей ATEM Constellation, поскольку они дают вам больше контроля и позволяют настраивать более сложные эффекты. Это также более удобный способ работы, потому что у вас есть физические кнопки качества вещания, регуляторы и т-образный фейдер, так что вы можете получить доступ ко всем функциям переключателя одновременно. Представьте, что вы используете модель 4 M / E для одновременного доступа ко всем M / Es с помощью кнопки ввода для каждого отдельного источника SDI!
Эта модель оснащена одним M / E рядом с 10 кнопками ввода и 1 ЖК-экраном управления системой с настраиваемыми пользователем цветами и ЖК-дисплеями с надписями. Также имеется джойстик для управления DVE и Т-образным фейдером.
Аппаратная панель размером 1 М /Е с 20 кнопками ввода и 2 ЖК-дисплеями управления системой, а также кнопками для управления 4 вышестоящими клавишами, 4 нижестоящими клавишами и 4 рядами M /E. Включает в себя джойстик и Т-образный фейдер.
Очень большая аппаратная панель размером 1 М / Е с 30 кнопками ввода и 3 ЖК-дисплеями управления системой, а также кнопками для управления 4 вышестоящими клавишами, 4 нижестоящими клавишами и 4 рядами M /E. Включает в себя джойстик и Т-образный фейдер.
Эта более крупная модель оснащена 2 рядами M / E с 20 кнопками ввода в каждом ряду и 2 независимыми ЖК-дисплеями для управления системой, по одному для каждого ряда. Имеется 8 ЖК-дисплеев для пользовательских надписей, и в обоих рядах установлена шина выбора.
Профессиональная 2-дюймовая аппаратная панель с 30 кнопками ввода в каждом ряду и 2 независимыми ЖК-дисплеями управления системой, по одному для каждого ряда. Получите 8 ЖК-дисплеев для пользовательских надписей, и каждый ряд будет включать отдельную шину выбора.
Профессиональная 2-дюймовая аппаратная панель с 40 кнопками ввода в каждом ряду и 2 независимыми ЖК-дисплеями управления системой, по одному для каждого ряда. Получите 8 ЖК-дисплеев для пользовательских надписей, и каждый ряд будет включать отдельную шину выбора.
Эта модель идеально соответствует ATEM Constellation! Она оснащена 4 рядами M / E с 40 кнопками ввода в каждом ряду и 4 ЖК-дисплеями для управления системой. С 32 ЖК-дисплеями вы можете по своему усмотрению маркировать каждую кнопку в каждом ряду!
ATEM Constellation был разработан таким образом, чтобы предоставить вам самый продвинутый рабочий процесс переключения в режиме реального времени. Внутри ATEM Constellation есть отдельные шины программирования и предварительного просмотра, которые вы можете использовать для быстрого и точного переключения источников. ATEM Constellation позволяет просмотреть предварительный выбор шины с помощью aux-выхода или в режиме multi view. Затем все, что вам нужно сделать, это сделать выбор на шине предварительного просмотра расширенной панели ATEM, которая появится на вашем экране предварительного просмотра, позволяя вам увидеть ваш источник до того, как он выйдет в эфир. Затем вы можете включить источник, нажав "Вырезать" или "Авто"! Вы также можете переключать источники на программной шине, если вам нужно, чтобы они немедленно заработали!
Получите полный контроль над вашими переходами с помощью специальной аппаратной кнопки для каждого типа перехода! При выборе типов перехода на ЖК-экране управления системой отображаются опции для этого перехода, поэтому вы можете изменять его параметры без навигации по сложным меню. Все это доступно мгновенно! Это дает вам несколько способов переключения. Просто выберите новый источник на шине предварительного просмотра, затем нажмите "Вырезать" для перехода "Вырезать" или "АВТО", чтобы использовать выбранные переходы, такие как mix, dip, wipe или DVE! Вы даже можете выполнять обрезку непосредственно на программной шине. С расширенными панелями ATEM вы получаете все элементы управления, необходимые для быстрого доступа ко всем типам переходов.
Переключатели ATEM предоставляют вам огромный выбор стилей перехода! Mix transition будет плавно переходить от источника к источнику, как при перекрестном растворении NLE. В комплект поставки входят стандартные салфетки SMPTE, которые могут иметь смягчение краев для плавных мечтательных переходов, которые более увлекательны, чем простое растушевывание крест-накрест. Погружные переходы создают эффект погружения в цвет, однако, поскольку вы можете переключаться на любой видеоисточник, вы можете создавать действительно инновационные эффекты! ДВОЙНЫЕ переходы используйте DVE для создания сумасшедших движений, при которых перемещается все изображение переднего плана! Кроме того, вы можете комбинировать DVE и неподвижное изображение из медиафайла для создания графических стирок! Т-образный фейдер даже позволяет вручную установить переход для полного контроля!
Одним нажатием кнопки вы можете выбирать смешивание, погружение или салфетки и даже захватывающие программируемые переходы DVE или анимированные stinger-переходы!
Улучшайте переходы между стираниями, получая доступ к параметрам для преобразования их в захватывающие эффекты. Хотя вы можете выбрать схему стирания непосредственно на ЖК-дисплее, вы также можете добавить множество настроек в соответствии с вашим стилем производства. Вы можете настроить такие параметры, как симметрия и мягкость, но есть также настройки для цветных границ с переменной шириной и мягкостью, а также положения центра салфетки. Вы даже можете использовать специальный джойстик для настройки точного расположения рисунка протирки!
Получите полный контроль над стиранием, симметрией, мягкостью, а также над настройками цветных границ с переменной шириной и мягкостью.
Встроенный джойстик позволяет перемещать два элемента изображения с помощью движений вверх и вниз или изменять размер изображения вращением джойстика!
Ручки управления системой идеально подходят для настройки цветности, поскольку вы можете точно настроить каждый параметр для получения четких краев клавиш и бесшовных эффектов многослойной композиции. В отличие от программного управления, где вам нужно смотреть на пользовательский интерфейс, на расширенных панелях ATEM есть ручки управления, которые вы можете удерживать во время настройки ключевых параметров и просмотра видеовыхода в режиме реального времени, чтобы убедиться в плавности нажатия клавиш. Только точная настройка настроек клавиш в режиме реального времени во время просмотра видео гарантирует, что ваша клавиша будет идеальной.
Прецизионные ручки управления позволяют быстро и точно создавать идеальную цветовую гамму для создания идеальных многослойных эффектов.
Для потрясающих живых выступлений часто требуются переходы, которыми нужно управлять вручную. Эргономичный т-образный регулятор позволяет идеально управлять переходами во время живого выступления! Иногда эмоции от прямого эфира означают, что вам нужно прочувствовать переход, чтобы добиться идеальной синхронизации с операторами и талантами. Подобно дирижеру, ваш ATEM Constellation является частью представления и создает настроение по ходу постановки.
Эргономичный Т-образный элемент управления позволяет вручную настраивать переходы, что позволяет вам соответствовать эмоциям от исполнения.
Чуть ниже панели управления фейдерами находится кнопка автоматического перехода. При выборе параметра "Авто" будет мгновенно выполнен установленный вами тип перехода. Это гарантирует, что вы сможете точно выбрать источник и тип перехода перед запуском действия, поэтому вы всегда знаете, что произойдет, и вероятность того, что ошибки попадут в эфир, намного меньше. Автоматические переходы можно запрограммировать на длительность от 1 до 250 кадров, и преимущество в том, что каждый переход согласован с вашей программой.
Автоматические переходы могут быть предварительно запрограммированы на любую продолжительность от 1 до 250 кадров и идеально подходят для плавного постоянного микширования между камерами.
В отличие от более простой передней панели ATEM Constellation, аппаратная панель включает в себя очень полезную кнопку предварительного просмотра перехода, которая позволяет вам имитировать переход или эффект перед использованием! Кнопка PREV TRANS помогает избежать ошибок при подготовке переходов в прямом эфире, отображая результат на видеовыходе предварительного просмотра или на экране множественного просмотра ATEM Constellation. Предварительный просмотр перехода - единственный способ точно настроить сложные переходы и многоуровневые ключевые эффекты..
На панели вещания 1 M / E есть специальная кнопка предварительного просмотра перехода, чтобы вы могли просмотреть следующий переход до того, как он выйдет в эфир.
Встроенная кнопка перехода к черному цвету управляет всем выводом переключателя! При выборе перехода к черному цвету (FTB) вывод программы будет плавно переходить к черному цвету с заданной частотой перехода. Поскольку FTB завершает всю обработку, это гарантирует одновременное исчезновение всех слоев видео. Вы даже можете выбрать отключение звука при срабатывании FTB. Это полезно при запуске и завершении вашего производства или при отключении во время рекламных пауз. FTB также включает в себя защиту кнопок от случайного срабатывания!
Перемещайте элементы по экрану с помощью джойстика! Благодаря полному управлению по 3 осям вы можете регулировать положения рисунков стирания по X, Y и Z и позиционировать элементы управления ATEM Constellation. Джойстик управления DVE идеально подходит для размещения видео в реальном времени поверх видео. Масштабируйте размер, перемещайте вверх вниз или влево и вправо для получения идеального эффекта "картинка в картинке". Вы также можете использовать джойстик для перемещения DVE и ввода положения начального и конечного ключевых кадров на экране для ваших собственных анимированных движений DVE.
Вы получаете полный контроль прямо с панели с помощью ЖК-дисплеев управления системой. Каждый ЖК-дисплей управления системой оснащен клавиатурой прямого доступа с кнопкой для каждой функции, а также ЖК-дисплеем и программируемыми ручками и кнопками. Просто нажмите кнопку клавиатуры, чтобы увидеть параметры, отображаемые на большом ЖК-дисплее, чтобы вы могли использовать программные кнопки и ручки для изменения каждой настройки. Это невероятно просто и очень быстро! Доступны сотни параметров переключателя для клавиш, выбора переходов, DVE, генераторов цветов, а также для переключения видео стандарта, настройки многовидового просмотра и даже переназначения кнопок ввода! Вы даже можете сохранить и вызвать 10 отдельных настроек панели и сохранить их на панели! Модель 2 M / E включает в себя 2 полностью независимых меню управления системой, в то время как модель 4 M / E оснащена массивными 4 независимыми ЖК-дисплеями управления системой!
Удобно расположенная в шине выбора, вы можете быстро настроить вспомогательный выход, а затем одним нажатием кнопки переключать источники в режиме реального времени.
Помимо кнопок ввода, каждый ряд M / E имеет специальную "шину выбора" для направления видео в обработку и выбора источников на выходы aux. Благодаря такому количеству aux-выходов вы можете выбрать любой источник на любой выход, как на SDI-маршрутизаторе. Шина выбора, удобно расположенная над кнопками ME row, позволяет переключать источники одним нажатием кнопки, что делает ее очень быстрой в использовании. На каждой кнопке даже есть надписи, показывающие, какой источник указан. Шина выбора также позволяет напрямую выбирать входные сигналы для другой внутренней обработки, например, клавиш и DVE. Только шина select позволяет мгновенно направлять сигналы внутри системы и через выходы aux!
Вы можете выбирать кадры из медиафайла в меню панели на ЖК-дисплее, и простое нажатие кнопки "Медиа" позволяет получить доступ к медиаплееру и изменить, какое изображение из медиафайла отправляется на медиаплеер в качестве источника видео. Вы можете выбрать любой загруженный снимок, прокрутив список изображений медиафайла, которые перечислены с указанием исходного имени файла каждого изображения. Это означает, что вы можете быстро изменять кадры и заголовки прямо с той же панели, над которой работаете, устраняя необходимость менять панели управления только для изменения заголовка.
Устанавливайте кадры с панели, переключайтесь между кадрами и клипами, а также воспроизводите и зацикливайте клипы непосредственно с панели управления трансляцией ATEM.
Еще одним преимуществом расширенной панели ATEM являются встроенные макросы, с помощью которых вы можете очень легко записывать свои собственные макросы и запускать их для воспроизведения одним нажатием кнопки. Это означает, что вам не нужно использовать компьютер для работы с макросами, потому что вы можете запускать их с той же аппаратной панели, с которой переключаетесь. Если вы отредактируете макрос, изменение отобразится на всех подключенных аппаратных или программных панелях управления, поскольку макросы хранятся внутри самого ATEM Constellation. Вы можете настроить различные макросы для запуска под каждой кнопкой макроса, а тонкая полоска ЖК-дисплея под кнопками покажет вам, какую кнопку вы назначили в качестве макроса.
Поскольку ATEM Constellation имеет стандартное подключение Ethernet, вы можете использовать это подключение для удаленного управления им на больших расстояниях. Расширенная панель ATEM, панель управления камерой ATEM и программное обеспечение ATEM Control для Mac и Windows используют Ethernet-соединение с ATEM Constellation, поэтому вы можете настроить любую комбинацию панелей, которая вам нужна, для свободы выбора вашей идеальной настройки управления. Это означает , что у вас может быть несколько панелей управления, работающих параллельно и в одно и то же время. Затем все эти панели могут быть расположены где угодно, чтобы вы могли управлять своим ATEM Constellation с другого конца света!
Программное управление позволяет управлять ATEM локально или с помощью Интернета из любой точки мира!
Одновременное подключение любой комбинации аппаратного и программного управления switcher для многопользовательского рабочего процесса.
Разработайте свои собственные решения для управления на заказ, используя наш набор разработчика программного обеспечения, который входит в комплект поставки каждого переключателя ATEM!
Благодаря такому количеству встроенных физических кнопок, ЖК-дисплеев и элементов управления очень важно, чтобы расширенные панели ATEM можно было легко отремонтировать! Производство в реальном времени развивается быстрыми темпами, и возможны случайные поломки, такие как пролитие напитков на панель, поэтому вы должны иметь возможность отремонтировать ее с минимальными затратами. Внутренние печатные платы, вентиляторы, ЖК-дисплеи, джойстик, т-образная планка и ручки управления системой являются модульными и могут быть приобретены отдельно. Сюда входят печатные платы для кнопок программирования и предварительного просмотра, Ethernet, клавиатуры, модулей управления системой и переходных модулей. Квалифицированный специалист может приобрести запасные части и легко заменить их, просто сняв заднюю крышку и заменив деталь! Крупная телекомпания могла бы даже создать комплект запасных частей!

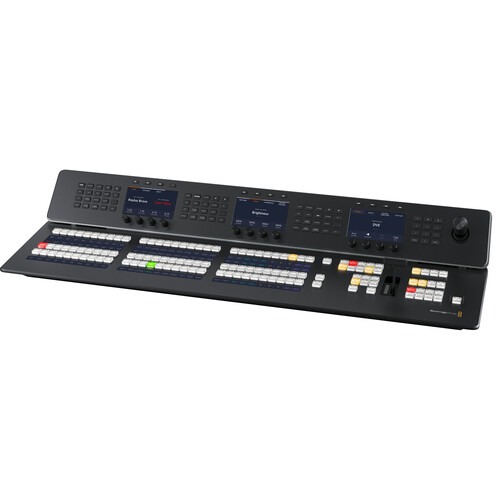

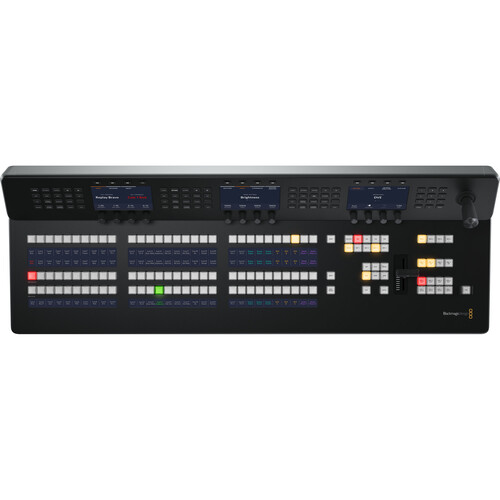

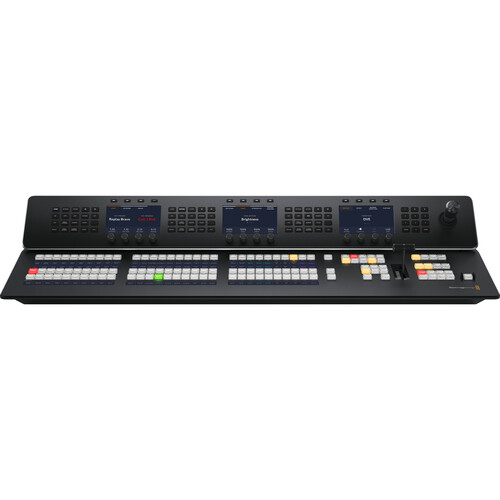

Расширенная панель ATEM 1 M / E 30 имеет дизайн кнопок ввода в один ряд M / E и 30 кнопок ввода, который идеально подходит для переключения больших производственных процессов с поверхностей стола, которые недостаточно глубоки для панели большего размера. Он оснащен 3 независимыми ЖК-дисплеями для управления системой, а также может управлять скоростью до 4 М / с в более крупных коммутаторах. Все кнопки ввода оснащены ЖК-дисплеями для индивидуальной маркировки, а также независимой шиной выбора! Два входа питания обеспечивают резервирование, а встроенный 4-портовый коммутатор Ethernet не требует дополнительного сетевого оборудования, поэтому он подойдет даже для самых сложных производственных помещений!
4 x 10/100/1000 BASE-T с петлевым выходом для дополнительных панелей управления или компьютеров.
1 x USB-C для обновления встроенного ПО.
1
30
60
Трехцветный светодиод
1
Через главное меню
3
3 x 20 кнопок
1 x 30
8
1
1
1
1
1
Панель управления программным обеспечением ATEM.
Mac 13.0 Ventura,
Mac 14.0 Sonoma или более поздней версии.
Windows 10 и 11.
2 встроенных устройства переменного тока 100-240 В.
ДА
80 Вт
От 0 ° до 40 ° C (от 32 ° до 104 ° F)
От -20 ° до 60 ° C (от-4 ° до 140 ° F)
не содержит конденсата от 0% до 95%
Расширенная панель ATEM 1 M / E 30
