Конверторы видеосигналов AJA OG-ColorBox

AJA OG-ColorBox

Преобразователь HDR/SDR, цветовой гаммы и LUT-таблиц формата openGear

AJA ColorBox — высокопроизводительный Color-конвертер формата openGear с встроенными алгоритмами преобразованиями цвета и LUT-таблиц для точной трансформации цветового пространства при работе над прямыми трансляциями, производством контента и поcтпроизводством. ColorBox поддерживает сигналы стандартного динамического диапазона (SDR), расширенного динамического диапазона (HDR) и широкой цветовой гаммы (WCG). Для ввода и вывода сигнала устройство использует 12G-SDI для работы с одним каналом 4K/UltraHD HDR до 4:2:2 10-бит 60p или 4:4:4 12-бит 30p.

ColorBox включает алгоритм цветовой обработки AJA Color Pipeline с 33-точечным процессором 3D LUT с тетраэдрической интерполяцией LUT, четырьмя встроенными 1D LUT, настраиваемыми пользователем, и двумя настраиваемыми пользователем матрицами 3×3, которые можно настроить как ProcAmp или RGB-корректоры цвета. Устройство управляется через встроенный интерфейс на основе веб-браузера с помощью подключения проводного кабеля Ethernet.

ColorBox включает в себя алгоритмы обработки Colorfront и NBCU LUT, а также AJA Color Pipline. Дополнительно можно приобрести лицензии на алгоритмы BBC HLG LUT и ORION-CONVERT. Уникальный математический подход ORION-CONVERT к преобразованиям цветов с плавающей запятой в реальном времени дает более точные результаты, чтобы получить «доступ к цветам между цветами». Это обеспечивает преобразование цвета с точностью до пикселя и круговой обход в рабочих процессах, где сохранение цветов имеет первостепенное значение.

OG-ColorBox может накладывать информацию на изображение, включая настройки пользователя, текстовые поля, загруженные пользователем изображения, линии кадра и многое другое.

ОСОБЕННОСТИ AJA COLORBOX:

• openGear-совместимая карта
• 12-битный I/O 12G-SDI 4:4:4 для 4K/UltraHD HDR/WCG 30p
• 10-битный I/O 12G-SDI 4:2:2 для 4K/UltraHD HDR/WCG 60p
• 12-битный выход 4:4:4 HDMI 2.0 для 4K/UltraHD HDR/WCG 30p
• 10-битный выход 4:2:2 HDMI 2.0 для 4K/UltraHD HDR/WCG 60p
• Сверхнизкая задержка менее 1/2 видеостроки
• Алгоритм AJA Color Pipline, построенный вокруг 33-точечного 3D LUT-процессора с тетраэдрической интерполяцией
  • 7 узов обработки плюс оверлей
    • 1x процессор 3D LUT, настраиваемый пользователем как 3D LUT или Dynamic
    • 4х процессора 1D LUT, настраиваемые пользователем как 1D LUT, Dynamic или Color Corrector
    • 2х процессора Matrix 3×3, настраиваемые пользователем как Matrix 3×3, Dynamic или ProcAmp
  • Поддерживает стандартные для отрасли типы файлов, преобразование в собственный формат не требуется.
  • Настраиваемое цветовое пространство, диапазон и передаточная характеристика
  • Полнокадровая обработка LUT
• Шесть алгоритмов обработки цвета
  • AJA Color
  • Colorfront Mode
  • ORION-CONVERT (Опциональная лицензия)
  • BBC HLG LUT (Опциональная лицензия)
  • NBCU LUTs
  • ACES
• Down-преобразование из 4K в 2K или UltraHD в HD через выходы SDI и/или HDMI
• 4K/2K Crop для HDMI-выхода
• Предварительный просмотр видео в пользовательском веб-интерфейсе
• Встроенное хранилище кадров
  • Захват и вызов кадров до 4K/UltraHD
  • Захват изображений с пред- или пост-обработкой
• Тестовая таблица до 4K/UltraHD, 9 встроенных тестовых таблиц
• Добавление оверлея на выходной сигнал
  • Пользовательский текст
  • Информация о входных и выходных сигналах
  • Конфигурация алгоритма обработки
  • Оверлей может быть захвачен для дальнейшего использования
• Встроенная библиотека для управления файлами
  • 16x 1D LUTs
  • 16x 3D LUTs
  • 16×3×3 Matrices
  • 16x Images
  • 16x Overlays
• Управление пресетами, 10 на алгоритм плюс пресет запуска
• Управление метаданными HDR
• Передача метаданных ANC
• Сквозной эмбедированный звук, SDI 16-кан. и HDMI 8-кан.
• API для сторонних интеграций управления
• Встроенный веб-сервер для удаленного управления
• Настройка IP-адреса через USB-порт и бесплатное программное обеспечение AJA eMini-Setup для PC/Mac.
• Гарантия 1 год

АППАРАТНАЯ ЧАСТЬ

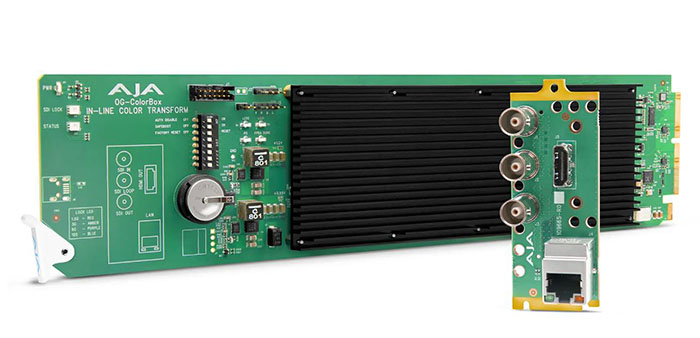

OG-ColorBox отличается прочной конструкцией, а его задняя панель обеспечивает следующие подключения:

• 12G-SDI вход
• 12G-SDI сквозной выход
• 12G-SDI выход
• HDMI 2.0 выход
• Ethernet-разъем

Крепление кабеля HDMI

Кабели HDMI изначально не имеют механизма крепления. OG-ColorBox поставляется с уникальным брекетом для крепления кабеля HDMI, который можно прикрепить к заднику карты.

ШИРОКАЯ ИНТЕГРАЦИЯ С РАБОЧИМИ ПРОЦЕССАМИ

OG-ColorBox предлагает интеграцию с современными рабочими процессами, в том числе:

• Работа с 4K/UltraHD SDR и HDR для прямых трансляций и производства концертов. ПТС и другая инфраструктура прямых трансляций могут легко использовать ColorBox для преобразования сигналов SDR в HDR и HDR в другие форматы доставки (PQ, HLG). Лицензируемые алгоритмы обработки ORION-CONVERT и BBC HLG LUT, а также бесплатные встроенные Colorfront и NBCU LUT предоставляют все необходимые инструменты для управления рабочими процессами HDR. Для аппаратного управления SKAARHOJ и CyanView интегрировали нативную поддержку управления ColorBox в свои панели.
• Управление внешним видом на съемочной площадке и цветокоррекция для DIT или оператора, оператора-постановщика, колориста, художников по костюмам и свету, а также монтажеров производства. DIT может легко управлять рабочими процессами для загрузки нескольких LUT-образов, внесения необходимых корректировок и сохранения эталонных изображений (до 4K) для daily-работы, постобработки и последующего использования. Livegrade Pro и Studio от Pomfort, а также Assimilate Live Looks и Live Assist легко интегрируются, предлагая собственное управление ColorBox. Уникальная возможность обработки полного кадра в ColorBox исключает обработку частичного кадра LUT.
• Калибровка монитора. Везде, где требуется калибровка дисплея высочайшего качества для производственной студии или постпродакшна, ColorBox может помочь. ColorBox имеет обширный API, позволит сторонним программам, таким как Light Illusion ColourSpace и Portrait Displays Calman, управлять хранилищем кадров OG-ColorBox и возможностью выводить 12-битные тестовые RGB-патчи для высококачественных приложений калибровки монитора.

АЛГОРИТМЫ ЦВЕТОВОЙ ОБРАБОТКИ

ColorBox поставляется с рядом предустановленных алгоритмов цветовой обработки. Некоторые алгоритмы подходят для конкретных ситуаций, например для прямых трансляций. Другие, такие как AJA Color Pipeline, предлагают большую гибкость для контроля над каждым шагом цветового преобразования сигнала для любого рабочего процесса. Алгоритмы BBC HLG LUT или ORION-CONVERT будут отображать водяной знак поверх изображения до тех пор, пока не будет приобретена лицензия. ColorBox предлагает уникальные возможности обработки изображений с непревзойденным набором опций для сигнала 12-бит 4:4:4 до 4K 30p и 10-бит4:2:2 до 4K 60p. Полная цветовая корректировка сигнала проходит для обоих выходов — 12G-SDI и HDMI 2.0.

• AJA Color
• Colorfront (требуется лицензия, чтобы убрать водяной знак)
• ORION-CONVERT (требуется лицензия, чтобы убрать водяной знак)
• BBC HLG LUTs (требуется лицензия, чтобы убрать водяной знак)
• NBCU LUTs
• ACES

АЛГОРИТМ AJA Color Pipeline

AJA Color Pipeline предоставляет пользователям передовые инструменты управления цветом. С 7 узлами обработки сигнала в реальном времени плюс оверлей, этот алгоритм предлагает возможности, доступные только в программных приложениях для цветокоррекции. AJA Color Pipeline дает вам полный контроль над цветовым пространством, уровнем видео и преобразованием динамического диапазона.

• 7 узлов обработки плюс оверлей
• 12-битный RGB процессинг
• 1x 3D LUT, настраиваемый пользователем как 3D LUT или Dyna, ic
  • 33-точечный 3D LUT-процессор с тетраэдрической интерполяцией
• 4x 1D LUT, настраиваемые пользователем как 1D LUT, Dynamic или Color Corrector
  • Поддерживает 10 или 12-битные 1D LUT
• 2x 3×3 Матрица, настраиваемая пользователем как 3×3 Matrix, Dynamic или Proc Amp
• Поддерживает стандартные для отрасли типы файлов, преобразование в проприетарный формат не требуется
• Настраиваемое цветовое пространство, диапазон и передаточная характеристика
• Полнокадровая обработка LUT
• Узел полного обхода для 12G-SDI и HDMI

АЛГОРИТМ COLORFRONT

Colorfront предлагает алгоритм обработки цвета с преобразованиями SDR и HDR, предназначенный работы в над любыми HDR-проектами:

• Преобразования SDR, HLG и PQ
• Оптимизированные преобразования, предназначенные для broadcast
• Поддерживает целостность восприятия
• Узел полного обхода для 12G-SDI и HDMI
• Соответствие ITU BT.2408-0 — практика работы на TV-программах в HDR

АЛГОРИТМ NBCU LUT

NBCU LUT, разработанные NBCUniversal Media в сотрудничестве с Cromorama, обеспечивают рабочий процесс для одновременного производства контента HDR и SDR с одним мастером. Разработанные для телевизионных вещателей, NBCU LUT включают SDR, HLG и PQ LUT, которые максимизируют динамический диапазон и цветовой объем в HDR без ущерба для основных трансляций SDR.

• Бесшовное переключение SDR BT.709 туда и обратно
• Преобразования, разработанные с коленом, естественные для шейдинга видео в реальном времени
• Преобразование освещения сцены и яркости дисплея
• Преобразования SDR, HLG и PQ
• Использует 33-точечную интерполяцию Tetrahedral 3D LUT
• Proc Amp и Color Corrector
• Узел полного обхода для 12G-SDI и HDMI
• Соответствие ITU BT.2408-0 — практика работы на TV-программах в HDR

NBCU LUT-преобразования:

• 1-NBCU_SDR2HLG_DL_v1, SDR UpMap to HLG using Display Light
• 2-NBCU_SDR2HLG_SL_v1, SDR to HLG using Scene Light
• 3-NBCU_HLG2SDR_DL_v1.1, HLG to SDR using Display Light
• 4-NBCU_SDR2PQ_DL_v1, SDR UpMap to PQ using Display Light
• 5-NBCU_PQ2SDR_DL_v1, PQ to SDR using Display Light
• 7-NBCU_HLG10002PQ_v1, HLG 1000 Nits to PQ

АЛГОРИТМ ORION-CONVERT

ORION-CONVERT привносит мощь научного прогресса о цвете компании Cromorama в аппаратное преобразование в реальном времени. Эти научные разработки помогли провести ярчайшие трансляции HDR-SDR с Евро-2020, Олимпийских играх 2020, Кубка арабских государств и других событиях.

ORION-CONVERT предлагает вещателям необходимые инструменты для создания и доставки HDR- и SDR-контента. Имея возможность установить эталонные опорные точки HDR и SDR при преобразовании HDR в SDR, вы можете настроить вывод программы SDR, который соответствует потребностям сегмента SDR-пользователей. Вы можете ориентироваться на яркость 200нит SDR, что приводит к гораздо более репрезентативному изображению для шейдера камеры и более яркому HDR-изображению для зрителя дома, или настроить восприятие на 100нит SDR. Кроме того, при преобразовании HDR в SDR уникальное двухступенчатая обработка обеспечивает компрессию до преобразования для HDR и компрессию после преобразования для SDR, обеспечивая очень эффективный метод управления.

• Преобразования с использованием математики с плавающей запятой для более точных результатов
• Преобразования SDR, HLG и PQ
• Режимы подсветки сцены и подсветки дисплея
• Настройка для компрессии или расширения сигнала до или после преобразования цвета
  • Контроль степени сжатия при преобразовании HDR в SDR
  • Контроль количества расширения при преобразовании SDR в HDR
• Настраиваемые опорные точки SDR и HDR
• HDR Peak Nit устанавливает системную гамму для преобразования яркости дисплея
• Простая настройка идеального пикселя в обе стороны
• Узел полного обхода для 12G-SDI и HDMI
• Соответствие ITU BT.2408-0 — практика работы на TV-программах в HDR

Лицензия на алгоритм не включена в поставку ColorBox. При использовании алгоритма выводится с водяным знаком. Убрать водяной знак можно с покупкой лицензии.

АЛГОРИТМ BBC HLG LUT

BBC HLG LUT предлагает дополнительную функциональность, которая добавляет проверенные на практике варианты преобразования HDR, особенно для телевещательных компаний. В этом алгоритме предусмотрены корректор цвета RGB и Proc Amp для коррекции цвета сигнала перед преобразованием.

• SDR, PQ и S-Log3 в HLG
• HLG в SDR и PQ
• Преобразование освещения сцены и освещения дисплея
• Использует 33-точечную интерполяцию Tetrahedral 3D LUT
• Proc Amp и Color Corrector
• Узел полного обхода для 12G-SDI и HDMI 2.0
• Поддержка математического отображения динамического диапазона HLG HDR в соответствии с ITU BT.2408

BBC HLG LUT-преобразования:

• SDR Scene Referred (SR) to HLG
• SDR Scene Referred (SR) to HLG Strict
• SDR Scene Referred (SR) UpMap to HLG
• SDR Scene Referred (SR) UpMap to HLG Strict
• SDR Display Referred (DR) to HLG
• SDR Display Referred (DR) UpMap to HLG
• SDR BT.2020 Display Referred (DR) to HLG
• SDR BT.2020 Display Referred (SR) UpMap to HLG
• PQ 1000 Nits Display Referred (DR) to HLG
• PQ 4000 Nits Display Referred (DR) to HLG
• S-Log3 100% Scene Referred (SR) to HLG
• S-Log3 200% Scene Referred (SR Live) to HLG
• HLG to SDR Scene Referred (SR)
• HLG to SDR Scene Referred (SR) Strict
• HLG to SDR Display Referred (DR)
• HLG to SDR Display Referred (DR) Super White
• HLG to PQ 1000 Nits Display Referred (DR)

Лицензия на алгоритм не включена в поставку ColorBox. При использовании алгоритма выводится с водяным знаком. Убрать водяной знак можно с покупкой лицензии.

---

УЛЬТРАНИЗКАЯ ЗАДЕРЖКА

Обработка сигнала в OG-ColorBox не занимает много времени. С общей задержкой менее чем 1/2 видеолинии сигнал выводится в реальном времени, чтобы удовлетворить критическое требование синхронизации входного сигнала ±1/2 строки для большинства видеомикшеров. Это также уменьшает проблемы с липсинком в прямом эфире, где важен каждый кадр.

Захват и вызов кадров 4K/UltraHD

Уникальная функция для устройства такого класс. OG-ColorBox обеспечивает захват кадров и вызов 16-битных файлов .tiff с разрешением до 4K/UltraHD, что позволяет захватывать эталонные изображения до или после обработки. Возможны различные варианты использования, от проверки композита VFX до сравнения дублей для обеспечения согласованности и захвата общего эталонного изображения, вызова и импорта/экспорта для проверки обработки цвета. Кадры могут храниться локально на ColorBox для быстрого доступа или сохраняться непосредственно на компьютер с программным обеспечением сторонних производителей, таким как Livegrade и Assimilate. Захватите или вызовите до 16 изображений в полном разрешении локально с возможностью включения оверлеев. Если разрешение изображения не соответствует вашему целевому формату, Colorbox может даже изменить его масштаб.

Генератор тестовых шаблонов

ColorBox также может выводить стандартные тестовые шаблоны без необходимости активного ввода. Тестовые шаблоны ColorBox можно использовать в любом количестве сценариев, где требуется тестовый, а не исходный сигнал. Тестовые шаблоны настраиваются для вывода широкого диапазона видеоформатов и частоты кадров.

Цветокоррекция RGB и Proc Amp

В алгоритме AJA Color Pipeline 1D LUT можно настроить как корректор цвета RGB, а матрицы 3×3 — как Proc Amp. Это позволяет выполнять коррекцию исходного цвета и управление изображением до или после преобразования 3D LUT. Алгоритмы BBC HLG LUT и NBCU LUT также предлагают корректор цвета RGB и Proc Amp перед обработкой 3D LUT.

Управление через LAN или беспроводной интернет

Доступ к интуитивно понятному веб-интерфейсу управления с предпросмотром из любого веб-браузера доступен через локальную сеть или поддерживаемые USB-адаптеры Wi-Fi сторонних производителей.
