Конверторы видеосигналов AJA KONA IP25

KONA IP25

SMPTE ST 2110 Uncompressed IP I/O

KONA IP25 обеспечивает мощность, качество, надежность и простоту эксплуатации для комфортного переходов от рабочих процессов SDI к SMPTE ST 2110.

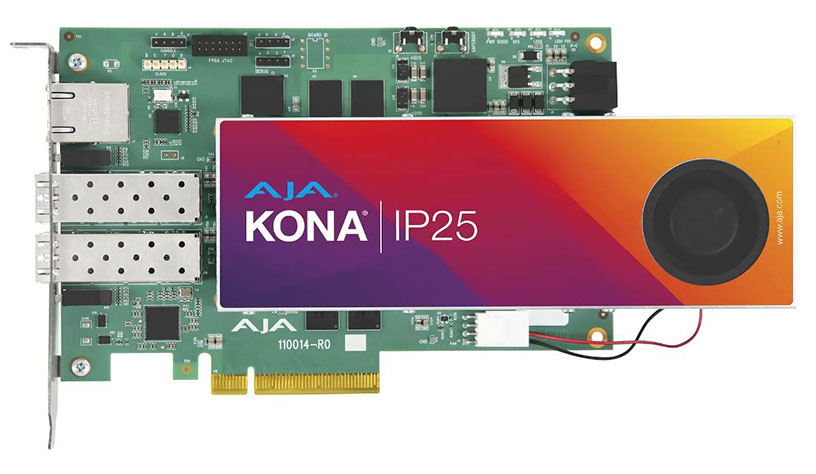

KONA IP25 — это 8-канальная карта ввода-вывода с хост-подключением PCIe Gen 4.0 для двунаправленного трансфера несжатого видео по SMPTE ST 2110 IP.

KONA IP25 обладает двумя слотами для установки SFP 10 и 25 Gigabit Ethernet (10/25 GigE), а также разъемом 1 GigE RJ-45.

KONA IP25 — это комплексное решение для работы с потоками SMPTE ST 2110 со встроенным управлением PTP и NMOS. KONA IP25 нативно поддерживает Apple Final Cut Pro, Adobe Premiere Pro CC, Avid Media Composer, AJA Control Room, OBS и другие инструменты для редактирования, производства и публикации.

Для разработчиков предоставлен надёжный AJA SDK, который предлагает простой способ разработки приложений и создания систем для рабочих процессов SMPTE ST 2110.

Ключевые особенности:

• ST 2110-20 Video: поддерживает до 2 Rx и 2 Tx одновременно
• 10-бит 4:2:2 до 3840×2160p
• 12-бит 4:4:4 до 2048×1080p
• Поддержка SDR/HDR для передачи характеристик, колориметрии и яркости через файл SDP
• ST 2110-30 Audio: поддерживает до 2 Rx и 2 Tx одновременно
• До 16 каналов звука на поток
• ST 2110-40 Anc: поддерживает до 2 Rx и 2 Tx одновременно
• ST 2022-7 Резервирование
• ST 2059-2 (PTPv2) доступен только через SFP-модули
• LLDP (протокол описания канального уровня)
• DNS SD (обнаружение сервисов)
• Внутриполосная/медиасеть (через SFP-модули): PTPv2/ST2059-2, управление через NMOS
• Внеполосная сеть / сеть управления (через 1 GigE RJ-45): управление через NMOS
• Один слот 8-lane PCIe 4.0, полная высота
• Поддержка двух SFP-модулей 10 GigE или 25 GigE SFP
• Поддержка macOS, Windows и Linux

Широкая совместимость с программным обеспечением

Мощные драйверы AJA и пакет программного обеспечения AJA Desktop гарантируют, что KONA IP25 поддерживает самый широкий спектр приложений.

KONA IP25 поддерживает все популярные приложения для монтажа, композитинга и потоковой передачи.

Пропускная способность

KONA IP25 поддерживает трансфер нескольких несжатых видеопотоков ST 2110 по IP вплоть до UltraHD 59.94/60 через два 25-гигабитных SFP-модуля. На каждый видеопоток поддерживается до 16 каналов звука и вспомогательные данные.

Полный контроль

Настройка, управление и синхронизация потоков SMPTE ST 2110 (NMOS и PTPv2) обрабатываются на KONA IP25 независимо от хост-компьютера с возможностью конфигурации и управления как внутриполосным режимом (через SFP), так и внеполосным (управляющая сеть через RJ-45).

NMOS обеспечивает обнаружение, регистрацию и управление в программно-определяемых средах видеосетей через IS-04 и IS-05.

KONA IP25 — новый стандарт для бесшовного ввода-вывода SMPTE ST 2110

KONA IP25 разработан для встраивания в любую инфраструктуру ST 2110. KONA IP25 поддерживает набор стандартов SMPTE ST 2110:

• ST 2110-10 (системная синхронизация)
• ST 2110-20 (несжатое видео)
• ST 2110-21 (формирование трафика для несжатого видео)
• ST 2110-30 (PCM-аудио)
• ST 2110-40 (вспомогательные данные)
• Кроме того, KONA IP25 поддерживает ST 2022-7 как для Rx, так и для Tx через два модуля 25G SFP, чтобы обеспечить избыточность без сбоев и гарантировать отказоустойчивость при сценариях приема и воспроизведения вещания.

AJA Developer SDK

Для разработчиков представлен AJA SDK, совместимый с ОС Windows, Linux и macOS.

Самый быстрый и простой способа начать работу SDK через open source-библиотеку AJA Open Source Developer, которая выложена в открытом доступе на GitLab.

Для полного доступа к AJA SDK, включая фирменные технологии AJA, мы рекомендуем зарегистрироваться в программе AJA Developer Program.

Разработчик вполне может начать путь с открытой библиотеки и в будущем подать заявку на регистрацию в AJA Developer Program.

Поддержка программного обеспечения HDR NLE / VFX

Desktop Software поддерживает HDR во многих сторонних профессиональных приложениях для работы с видео, включая Adobe Premiere Pro, Apple Final Cut Pro и Avid Media Composer.

Воспользуйтесь характеристиками передачи SDR/HDR, колориметрией и яркостью через файл SDP.

Совместимость с ОС

AJA Desktop Software поддерживает Mac как с процессорами Intel, так и с Apple Silicon, работающими под управлением macOS 13. x (Ventura) или более поздней версии. Он также поддерживает более старые версии macOS с процессорами Intel, начиная с macOS 11. x (Big Sur). Поддерживаемые ОС:

• Поддержка Linux Ubuntu для 20.04 LTS, 22.04
• Linux Rocky 8.10 и Rocky 9.4
• Windows 11, 10 и обновления

KONA IP25 SMPTE ST 2110 — Вставка графики в реальном времени

Кейер KONA IP25 накладывает передний план на фон. Здесь изображен источник ST 2110, который используется в качестве фона, а воспроизведение сервера используется в качестве переднего плана (например, виджет погоды или новостной баннер). Другой метод — наложить передний план ST 2110 на фон ST 2110.

Рабочий процесс воспроизведения/мониторинга KONA IP25 SMPTE ST 2110

Используйте KONA IP25 на macOS, Windows или Linux для воспроизведения любого файла ST 2110. Здесь изображены две сети, In-Band и Out-of-Band, демонстрирующие возможность избыточного управления.

Рабочий процесс захвата KONA IP25 SMPTE ST 2110

Подключите KONA IP25 через сеть SMPTE ST 2110 к камерам с функцией прямого воспроизведения ST 2110. SDI или оптоволоконные кабели останутся в прошлом благодаря возможности прямого захвата несжатого UltraHD в вашу видеоинфраструктуру.

Характеристики:
