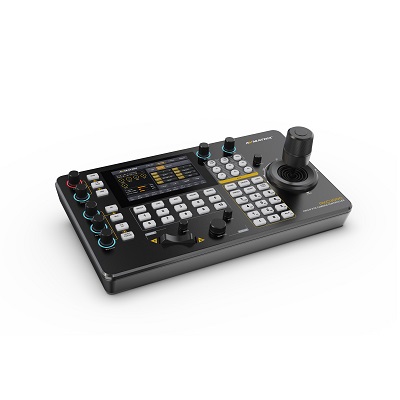

Контроллер AVMATRIX PKC4000 для управления PTZ (IP Based)

AVMATRIX PKC4000 - профессиональный контроллер PTZ-камеры, который поддерживает управление по протоколам RS-422 / RS-485 / RS-232 / IP, может управлять до 100 камер, обеспечивает возможность управления панорамированием / наклоном / зумом и фокусировкой камеры, балансом белого, экспозицией, а также более сложными настройками при управлении PTZ-камерами. Контроллер может использоваться в сфере образования, конференциях, телемедицине, медицинских услугах и других областях видеопроизводства.



• Простое управление с помощью 5-дюймового сенсорного экрана и 4D-джойстика

• Декодирование видео для мониторинга в режиме реального времени

• Поддерживает протоколы Visca, Visca Over IP, Pelco P & D и Onvif

• Управление по протоколам IP, RS-422, RS-485 и RS-232

• Автоматическое назначение IP-адресов для быстрой настройки

• Позволяет управлять до 100 IP-камерами в одной сети

• Запись и воспроизведение треков

• Быстрое управление камерой

•  255 предустановок

• 6 клавиш, назначаемых пользователем, для быстрого доступа к функциям

• Удобное управление экспозицией, диафрагмой, фокусом, панорамированием, наклоном и т.д.

• Поддержка PoE и источника питания 12 В постоянного тока

• Сигнализация команд GPIO, переключения и состояния камеры

• Версия NDI опционально



5-дюймовый сенсорный экран

Контроллер PTZ-камер оснащен 5-дюймовым сенсорным экраном, который позволяет напрямую настраивать основные параметры меню камеры, а также отслеживать состояние камеры в режиме реального времени.

Мониторинг камеры в реальном времени

Контроллер поддерживает декодирование по протоколам RTSP и ONVIF, что позволяет одновременно просматривать видеопотоки от камеры на 5-дюймовом экране в режиме реального времени и соответствующим образом корректировать настройки.

Протоколы управления камерами

Контроллер имеет множество интерфейсов управления, включая IP, RS-422/ RS-485/RS-232. Расширенный интерфейс управления позволяет легко подключать камеры с различными интерфейсами. Он обеспечивает смешанное управление по нескольким протоколам на одном контроллере с помощью ONVIF, VISCA. VISCA-IP и Pelco P&D.

Запись и воспроизведение треков

Контроллер PTZ-камер поддерживает функцию циклической записи треков, которая позволяет записывать траекторию движения камеры (панорамирование, наклон, зум) и воспроизводить ее при необходимости без ручного управления камерой.

Синхронизация контроллера с видеомикшером

Оснащенный GPIO, контроллер может легко интегрироваться с видеомикшерами и системой сигнализации Tally, обеспечивая синхронизацию выбора камеры для управления и источника видео, что упростит вашу работу.

Управление настройками

Быстрое управление диафрагмой камеры, выдержкой, скоростью, коэффициентом усиления, автоэкспозицией, балансом белого, балансом черного для оптимальной работы PTZ-камеры.

Настройка фокусировки и масштабирования

Поддерживает автофокусировку и ручную фокусировку камеры, а также может регулировать масштабирование камеры и скорость фокусировки.

Ручка меню



• Настраивает меню самого контроллера, а также может управлять меню камеры.

• Назначаемые функции и CAM PWR, OSD, PVW

• Может храниться до 6 назначаемых пользователем клавиш.

• Другие 3 сочетания клавиш используются для управления питанием камеры,открытия меню камеры и предварительного просмотра видео с камеры.



4D-джойстик

Используется для управления скоростью панорамирования / наклона и масштабирования, а также для настройки собственного меню контроллера.

Настройки положения

Быстрая настройка и активация до 255 положений камеры.

Многофункциональная цифровая панель

Используется для облегчения ввода цифр, букв и т.д.

Питание по Ethernet (PoE)

Управляйте в общей сложности 100 камерами в единой локальной сети с поддержкой PoE. Вы можете использовать не только традиционный источник постоянного тока, но и источник питания POE для подключения в различных условиях.

1x RS232 и 4 x RS-485/422 интерфейсы управления

Протоколы связи RS-232, RS-422 и RS-485 поддерживают различные интерфейсы, например, PELCO-D, PELCO-P и VISCA. К каждому последовательному порту можно подключить до 7 камер по протоколу Visca.

Интерфейс IP-управления

Управление по IP - интеллектуальный и удобный режим управления. С его помощью можно автоматически выполнять поиск доступных IP-камер в сети и легко назначать им IP-адреса. Используемые протоколы: ONVIF и Visca - IP.

PKC4000 позволяет пользователю легко управлять до 100 IP-камерами (10 групп, по 10 камер на группу).

Эргономичный кронштейн для оптимального управления

Контроллер оснащен эргономичным кронштейном, который улучшает качество управления и угол обзора экрана.

Области применения

Контроллер может широко использоваться на различных мероприятиях, таких как концерты, образовательные мероприятия, интервью, спортивные трансляции и другие мероприятия в прямом эфире.

Особенности:



• Сенсорный экран с диагональю 5 дюймов, поддерживает мониторинг камеры в режиме реального времени по протоколам ONVIF.

• Комбинированное управление по различным протоколам с помощью IP/RS-422/RS-485/RS-232

• Протоколы управления VISCA, VISCA – IP, ONVIF и Pelco P&D

• Управление до 100 IP-камерами и 255 пресетами камер

• Поддерживает запись и воспроизведение треков камеры

• Быстрое управление фокусировкой камеры, настройками экспозиции и скоростью панорамирования / наклона / масштабирования

• Поддержка POE + источника питания

• Использует GPIO для сигнализации Tally при многокамерной работе

Характеристики:

Модель	AVMATRIX PKC4000
ПОДКЛЮЧЕНИЯ

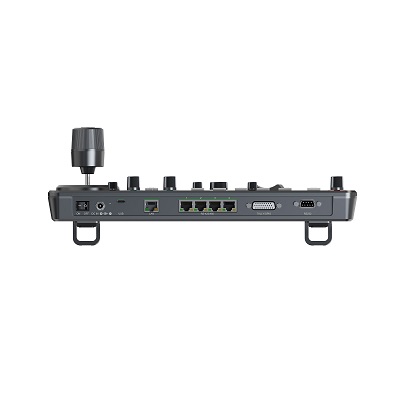

Интерфейсы	IP (RJ45)×1, RS-232×1, RS-485/RS-422×4, TALLY×1, USB-C (Для апгрейда)
Протоколы IP	ONVIF, VISCA- IP, NDI
Последовательные протоколы	2400, 4800, 9600, 19200, 38400, 115200 бит/с
Скорости передачи данных	2400, 4800, 9600, 19200, 38400, 115200 бит/с
Порт LAN	100M×1 (PoE/PoE+: IEEE802.3 af/at)
ПОЛЬЗОВАТЕЛЬСКИЕ ИНТЕРФЕЙСЫ
Дисплей	5 дюймовый тачскрин
Джойстик	Pan/Tilt/Zoom
Ручка	Быстрое управление диафрагмой, выдержкой, усилением, автоматической экспозицией, балансом белого и т.д
Группировка камер	10 (В каждой группе подключается до 10 камер)
Адреса камер	До 100
Пресеты камер	До 255
ПРОЧЕЕ
Питание	PoE+ (< 8 Вт) / DC 7~24 В (< 8Вт)
Температура	Рабочая: -20℃~60℃, Хранения: -20℃~70℃
Размеры (ДШГ)	340мм×195мм×49.5мм (110,2 мм с джойстиком)
Вес	Нетто: 1730 г; Брутто: 2360 г
Размер упаковки	385х245х150 мм
Вес с упаковкой	2,35 кг

Комплектация:

• Контроллер AVMATRIX PKC4000 для управления PTZ (IP Based)
• Блок питания 12В
• Коннектор Tally
• Руководство по эксплуатации и гарантийный талон
