Коммутатор Les SW-214HDAE

Коммутатор резерва SW-214HDAE предназначен для автоматического или управляемого переключения последовательных цифровых видеосигналов 3G/HD/SD-SDI и DVB-ASI.

Коммутатор имеет два основных режима работы: коммутатор 2 в 1 или автоматический коммутатор резерва, режим работы задаётся DIP-переключателем или в web-интерфейсе. В первом случае прибор управляется от кнопки с передней панели или удаленно, во втором - анализирует наличие сигнала на каждом входе и может автоматически переходить на резервный вход «В» при пропадании сигнала на основном входе «А».

Режим фиксации аварийного состояния позволяет коммутатору остаться на резервном входе даже после восстановления сигнала на основном входе, фиксируя таким образом аварийную ситуацию.

Тракт сигнала включает два автоматических входных усилителя и коммутатор 2 в 1 с блоком восстановления несущей. В тракте сигнала производится адаптивная частотная коррекция, компенсирующая затухание кабеля длиной до 150 м (для сигнала HD-SDI), восстановление несущей и формирование выходного сигнала стандартной амплитуды и формы, который подаётся на 4 выхода. При отключении питания, сигнал со входа «А» через реле подаётся на выход «1».

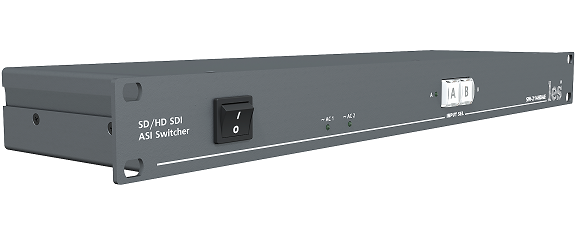

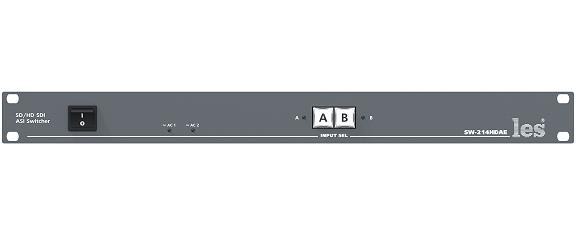

Ручное локальное управление осуществляется кнопками на передней панели, дистанционное: по сети Ethernet или сигналами GPI от внешнего пульта управления на одну - две кнопки (например KR-11C, KR-21C) или от систем управления (автоматизации).

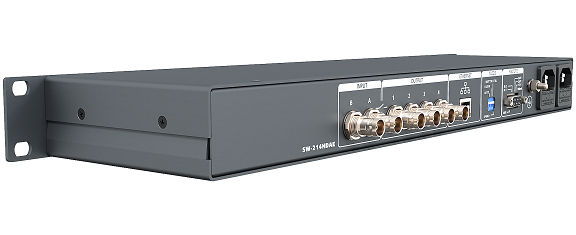

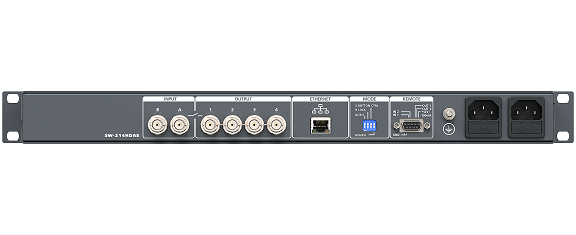

Коммутатор выполнен в металлическом корпусе высотой 1RU, глубиной 123 мм и с возможностью крепления в телекоммуникационной стойке.

Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.

Характеристики:
