Коммутатор Les SW-2116WC

Устройство SW-2116WC предназначено для ручной или автоматической коммутации и распределения на 16 потребителей сигналов временной синхронизации Word Clock и цифрового звука с частотой 44.1/48/96/192кГц. Рекомендуем использовать совместно с генератором синхросигналов DG-22ADT.

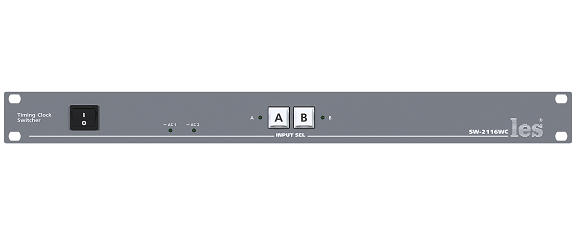

Входные буферы обеспечивают практически полную независимость выходных сигналов. В тракте сигнала входное и выходное сопротивления – 75 Ом, размах выходного сигнала – 2.5В на нагрузке 75 Ом. Минимальная амплитуда входного сигнала на нагрузке 70 Ом - не менее 0.3В. Управление коммутатором осуществляется с помощью кнопок, расположенных на передней панели или сигналами GPI от внешних источников.

Коммутатор анализирует наличие обоих сигналов и индицирует их нормальное состояние зеленым цветом светодиодов «А» и «В». Анализируется временной интервал между последовательными фронтами входного сигнала, который не должен превышать 20 мкс. При пропадании сигнала формируется признак отсутствия сигналов и соответствующий светодиод подсвечивается красным. При разрешенном режиме автоматического перехода на резерв, пропадание сигнала на входе «А» (Основной) приводит к немедленному переключению на вход «В» (Резервный). Максимальная пауза в выходном сигнале не превышает 40 мкс.

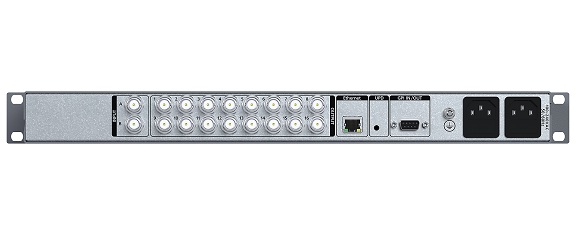

Установленные два блока питания, работающие в горячем резерве, предназначены для питания прибора от двух независимых фидеров или резервирования блоков питания. Для нормальной работы прибора достаточно подачи сетевого напряжения на любой вход.

Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.

Характеристики:
