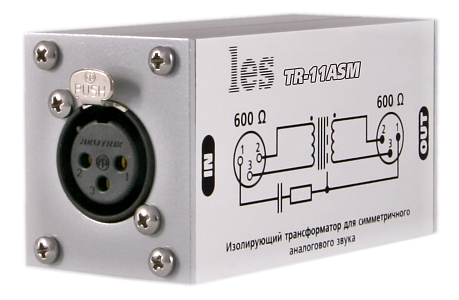

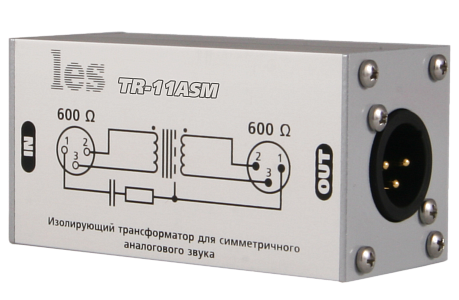

Одноканальный изолирующий трансформатор TR-11ASM предназначен для разрыва цепей земли в линиях симметричного аналогового звукового сигнала линейного уровня (-6/+10 дБм - 0.3/2.5 В эфф). Устройство имеет дополнительный магнитный экран, что позволяет работать с сигналами микрофонного уровня, улучшая защищенность от магнитных помех на 27...32 дБ
Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приемника и источника сигналов. Трансформаторная развязка позволяет разорвать земляной контур, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал. Также рекомендуется применение трансформаторной развязки в случае сложной топологии земли, например, при многоточечном заземлении комплекса оборудования. Однако, сама по себе трансформаторная развязка не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования, нарушения симметрии линий или магнитных наводок на элементы тракта.
При использовании трансформаторной развязки частотные свойства линии зависят от согласования выхода прибора. Ровная АЧХ обеспечивается при сопротивлении нагрузки в диапазоне 150-750 Ом.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Характеристики:
| Аудио вход | |
|---|---|
| Количество входов | 1 |
| Формат звуковых сигналов | аналоговый, симметричный |
| Тип входа | трансформаторный |
| Тип разъемов | XLR female |
| Номинальное выходное сопротивление источника, (Ом) | 10 - 600 |
| Номинальный уровень входного сигнала, (dBu / В) | 0 / 0.775 |
| Максимально допустимый уровень входного сигнала, (dBu / В) | + 10 / 2.451 |
| Аудио выход | |
| Количество выходов | 1 |
| Формат звуковых сигналов | аналоговый, симметричный |
| Тип выхода | трансформаторный |
| Тип разъемов | XLR male |
| Номинальное входное сопротивление приемника, (Ом) | 600 |
| Общие характеристики | |
| Экран от магнитных помех | есть |
| Предельно допустимый диапазон импульсных (5 мс) синфазных напряжений, (В) | 600 AC / 1000 DC |
| Предельно допустимая разница потенциалов между входом и выходом, (В) | 1000 DC |
| Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее, (дБ) | 86 |
| Ширина полосы пропускания по уровню -3 дБ, не менее, (Гц) | 20 - 32000 |
| Номинальный коэффициент передачи, при сопротивлении источника 10 Ом, (дБ) | - 0.8 |
| Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более, (дБ) | 0.6 |
| Коэффициент нелинейных искажений (THD) при номинальном уровне сигнала на частоте 1 кГц, не хуже, (%) | 0.006 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | - 35...+ 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 85 х 44 х 38 |
| Вес, (кг) | 0.217 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 14,5 х 5,5 х 6,5 |
| Объём, (м³) | 0,0005 |
| Вес брутто, (кг) | 0.25 |
