Звуковой монитор AM-32HDS предназначен для акустического контроля аналоговых и эмбеддированых в 3G/HD/SD-SDI звуковых сигналов. Кроме этого, прибор измеряет уровень контролируемого сигнала и отображает его на OLED экране в графическом виде, а так же может контролировать пропадание или занижение уровня выбранного сигнала.
Прибор принимает аналоговые (отдельно симметричные на разъемах XLR и несимметричные на разъеме Jack 3.5mm) звуковые сигналы линейного уровня и звуковые сигналы вложенные в цифровой последовательный телевизионный сигнал 3G/HD/SD-SDI с двух входов «SDI 1» и «SDI 2».
AM-32HDS позволяет прослушивать звуковой сигнал через собственные динамики, подключаемые наушники или внешние мониторы. Громкость в наушниках и в динамиках регулируется независимо, сигнал поступающий на линейные выходы «Analog output» не регулируется. При подключении к устройству наушников, звук на динамиках отключается, на мониторный выход сигнал продолжает поступать. На OLED индикаторе отображаются уровни сигналов выбранной пары. Для аналоговых сигналов шкала имеет раскладку в dBm, для цифровых в dBFS.

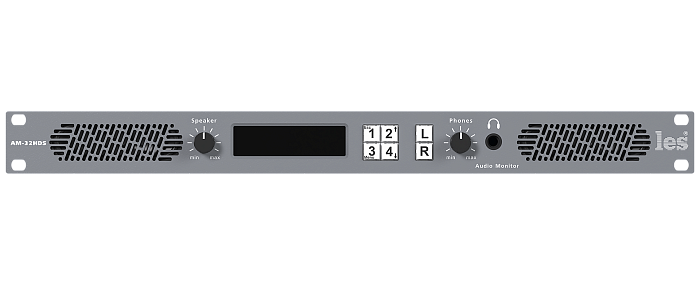

Расположенные на передней панели программируемые кнопки позволяют выбрать одну из заранее предустановленных звуковых пар с настроенными параметрами ее контроля. Для каждой из 4-х кнопок можно запрограммировать задержку от 0 до 340 мс, способ отображения (вид) шкалы, усиление выходного сигнала, усиление сигнала на аналоговых входах. Все программные регулировки усиления выполняются в диапазоне от -32 до +32 дБ.
Кроме звукового контроля, прибор может осуществлять автоматический контроль пропадания или занижения уровня звука у выбранной пары сигналов. В случае аварийной ситуации, монитор подаёт звуковой сигнал (вид сигнала и его громкости можно выставить из программы управления) и изменяет цвет кнопки «L» на красный. Монитор контролирует мгновенный уровень входного сигнала. Все параметры, соответствующие каждой кнопке, устанавливаются в меню на экране OLED-индикатора или в программе на компьютере, подключаемом к прибору по USB.

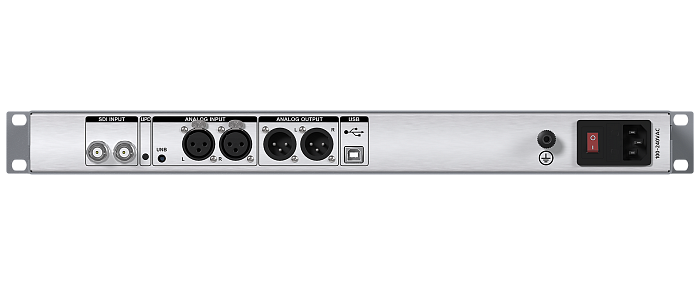

Устройство питается от сети переменного тока 110-230 В 50-60 Гц и потребляет не более 20 Вт. Выключатель сетевого питания и предохранитель расположены на задней стенке.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Характеристики:
| Аудио вход | |
|---|---|
| Количество входов для симметричных аналоговых сигналов | 2 |
| Количество входов для несимметричных аналоговых сигналов | 1 стерео |
| Сопротивление симметричных входов, (Ом) | 600 |
| Сопротивление несимметричных входов, (кОм) | 10 |
| Номинальный уровень (не)симметричного аналогового сигнала, (дБм) | 0 (-8) |
| Максимально допустимый уровень входного аналогового (не)симметричного сигнала, передаваемый на выход без искажений (ограничение по входу), (дБм) | + 10 (+ 2) |
| Максимально допустимая перегрузка (длительность импульса до 5 мкс) по симметричным входам, (В) | 300 |
| Диапазон регулировки усиления сигнала на симметричном входе, (дБ) | - 32 ... + 32 |
| Диапазон регулировки усиления сигнала на несимметричном входе, (дБ) | - 32 ... + 32 |
| Тип входных разъёмов для симметричных сигналов | 3-pin XLR female |
| Тип входных разъёмов для несимметричных сигналов | jack 3.5 mm |
| Видео вход | |
| Количество входов | 2 |
| Формат входных сигналов | 3G/HD/SD-SDI |
| Входное сопротивление, (Ом) | 75 |
| Номинальный уровень встроенного во входной SDI цифрового звукового сигнала, (dBFS) | -20…0 |
| Максимально допустимый уровень встроенного во входной SDI цифрового звукового сигнала, передаваемый на выход без искажений, (dBFS) | 0 |
| Максимально допустимая перегрузка (длительность импульса до 5 мкс) по входам SDI, (В) | 50 |
| Тип входного разъёма | BNC |
| Аудио выход | |
| Количество выходов | 2 |
| Формат выходных сигналов | аналоговый симметричный |
| Выходное сопротивление, (Ом) | 50 |
| Диапазон регулировки усиления выходного сигнала, (дБ) | - 32 ... + 32 |
| Максимальный уровень выходного сигнала, (дБм) | + 20, (7.75 В) |
| Суммарный коэффициент гармоник + шум, (%) | 0.007 |
| Уровень собственных шумов в рабочей полосе частот 20 Гц - 20 кГц не более, (дБм) | - 76 |
| Тип выходных разъёмов | 3-pin XLR male |
| Выход на наушники | |
| Количество выходов | 1 |
| Тип разъёма | TRS 6,3 мм (Jack 1/4") |
| Выходное сопротивление, (Ом) | 50 |
| Акустический контроль | |
| Звуковая мощность, (Вт) | 16 |
| Рабочий диапазон частот, (Гц) | 50 - 19000 |
| К.Н.И. при номинальном уровне на частоте 1000 Гц, (%) | 0.8 |
| Неравномерность АЧХ в диапазоне частот 60-18000 Гц при усреднении в 1/3 октавы, (дБ) | ± 4 |
| Общие характеристики | |
| Диапазон регулировки громкости, (дБ) | 80 |
| Точность измерения уровня синусоидального сигнала в диапазоне 50Гц-20кГц при уровне 0 дБ, (дБ) | ± 0.5 |
| Точность измерения уровня синусоидального сигнала в диапазоне 50Гц-20кГц при уровне -40 дБ, (дБ) | ± 2 |
| Диапазон регулировки времени задержки аудиосигнала, (мс) | 0 - 340 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100-240 (50-60 Гц) |
| Потребляемая мощность, (Вт) | ≤ 20 |
| Количество блоков питания | 1 |
| Тип входного разъёма у блока питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,55 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 2,9 |
