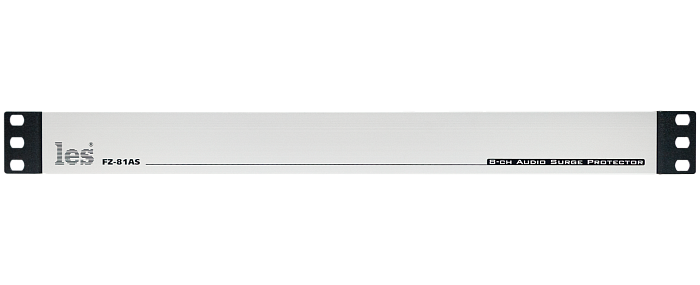

Блок грозозащиты Les FZ-81AS

Предназначен для защиты цепей звуковых симметричных сигналов от импульсных перенапряжений различного рода, возникающих при грозовых разрядах или при работе в системах промышленной электроники.

Обеспечивает поглощение энергии внешней импульсной перегрузки, ограничивая напряжение на защищаемой линии на уровне 24÷35 В (в зависимости от тока перегрузки).

Встроенные газовые разрядники и стабилитроны срабатывают как при превышении напряжения на линии (между жилой и оплеткой кабеля), так и при превышении напряжения между линией и землей (клеммой заземления). Первый случай ("поперечная" перегрузка) возникает при нештатных ситуациях в подключенном оборудовании ("фаза" на жиле). Второй ("продольная" перегрузка) типичен для наводок и разностей между напряжениями земель, вызванных грозовыми разрядами и короткими замыканиями в сильноточном оборудовании, подключенном к той же земле.

Включается в разрыв уходящих/приходящих кабелей, клемма заземления соединяется с защитной землей всего комплекса.

Типовой вариант применения - защита всех внешних линий отдельной аппаратной или АСК (РТПЦ, ТРК, узла связи и т.д.), уходящих к внешним потребителям или источникам сигнала. Очень полезно применение FZ-81AS на линиях, соединяющих АСК с передатчиком. Удар молнии в телевизионную вышку вызывает, за счет конечного сопротивления цепей заземления, бросок напряжения на земле вышки (и, следовательно, передатчика и модулятора) по отношению к удаленной земле (например, земле АСК). Величина перегрузки зависит от энергии молнии и сопротивления грозозащитного заземления вышки. Наихудшее сочетание (высокоэнергичные грозы и сухой грунт) обычно достигается во второй половине лета. В ряде случаев перегрузки могут достигать многих киловольт в течении сотен микросекунд с "хвостом" в 20-30% от пикового напряжения в течении 2-3 мс. Применение блока грозозащиты не гарантирует 100% защиты (молнии бывают разные), но значительно улучшает статистику отказов оборудования.

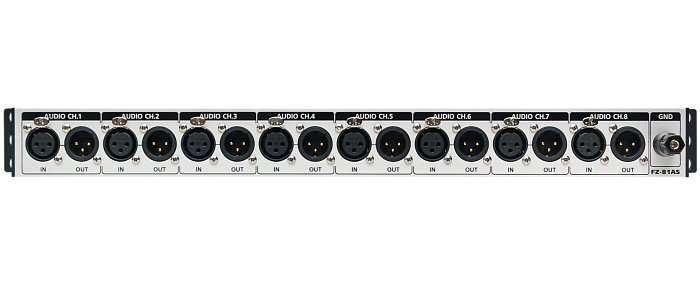

Количество входов/выходов: 8/8.

Тип разъемов: XLR.

Металлический корпус 483x80x44мм (19",1U).

Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
