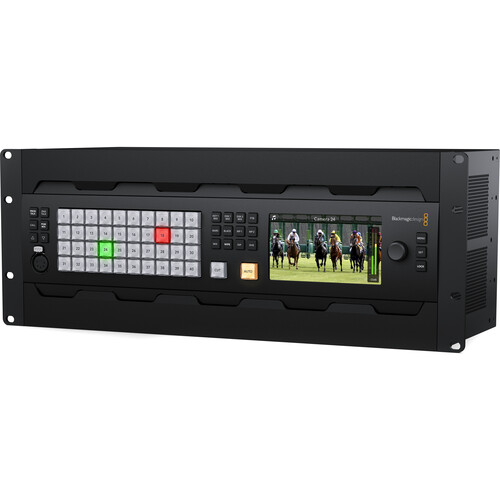

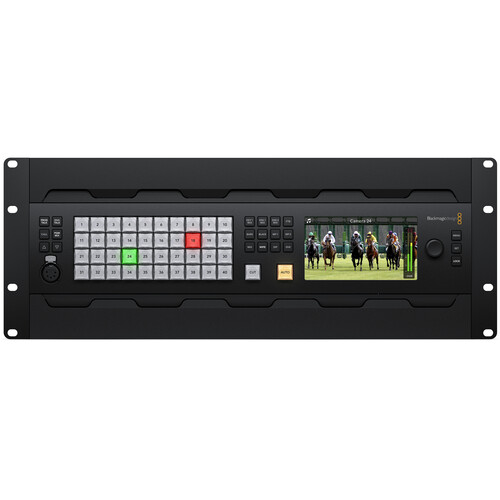

Видеомикшер Blackmagic ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus — это мощный видеомикшер для производства в формате 4 M/E Ultra HD. Он оснащён 80 входами 12G-SDI с преобразованием стандартов, 48 дополнительными выходами 12G-SDI, 4 DVE, 16 ATEM Advanced Chroma Keyers, 4 медиаплеерами, 4 независимыми мультивидами Ultra HD, 2 процессорами SuperSource и многим другим. Вы даже получаете встроенную функцию обратной связи и профессиональный 156-канальный аудиомикшер Fairlight с эквалайзером и динамикой!

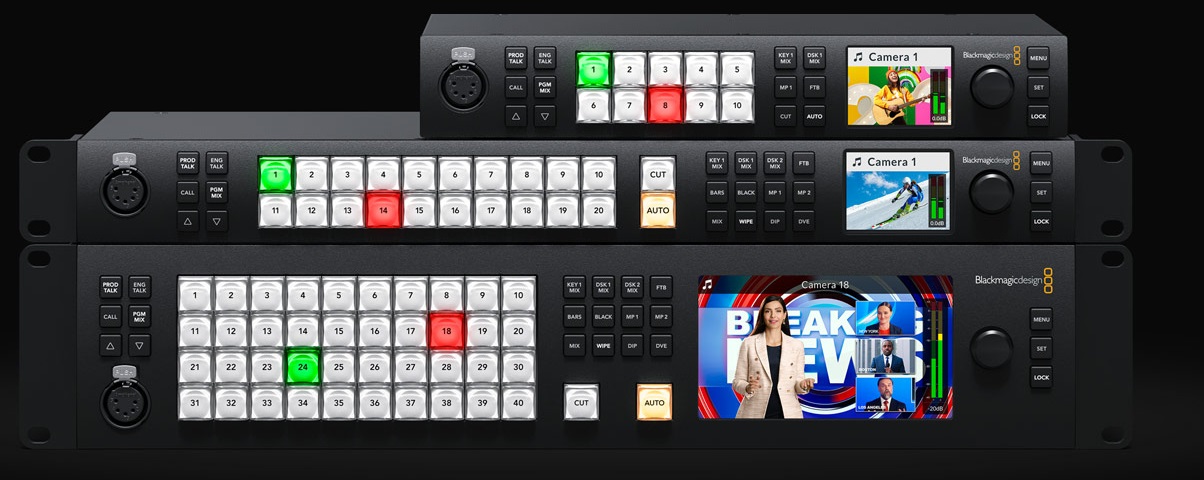

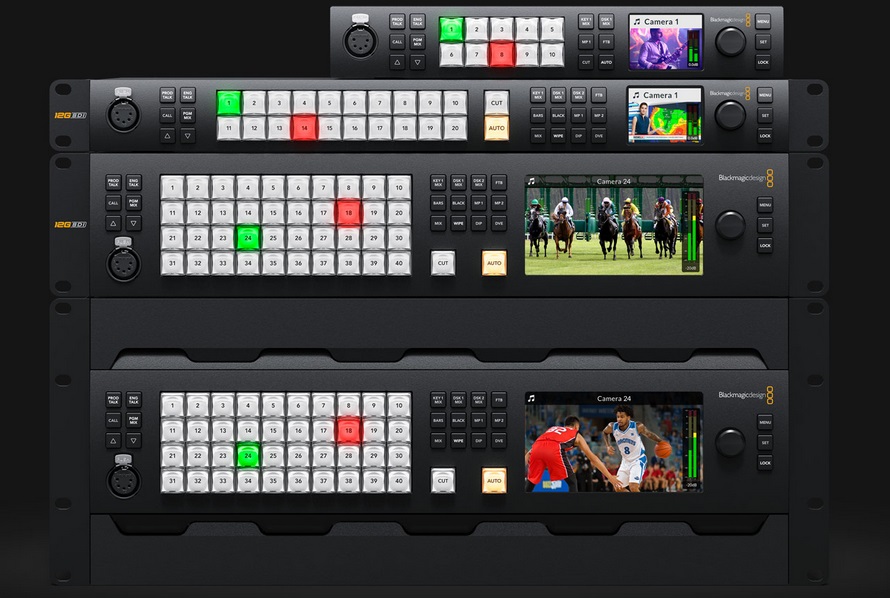

ATEM Constellation — самые мощные в мире коммутаторы для производства HD- и 4K-контента в реальном времени! Эти мощные коммутаторы доступны в моделях 1 M/E с 10 входами, 2 M/E с 20 входами, 4 M/E с 40 входами и модели 4 M/E 4K Plus с 80 входами! Кроме того, каждый вход SDI оснащён отдельным преобразователем стандартов! ATEM Constellation включает в себя расширенные функции, такие как DVE, расширенный хроматический ключ ATEM, медиаплееры, несколько видов просмотра и процессоры SuperSource! Кроме того, встроенный аудиомикшер Fairlight включает в себя компрессор, ограничитель, 6-полосный параметрический эквалайзер и расширитель на каждом входе. В комплект входит бесплатное программное обеспечение ATEM Software Control, или вы можете добавить панель ATEM Advanced Panel 1 M/E, 2 M/E или 4 M/E!

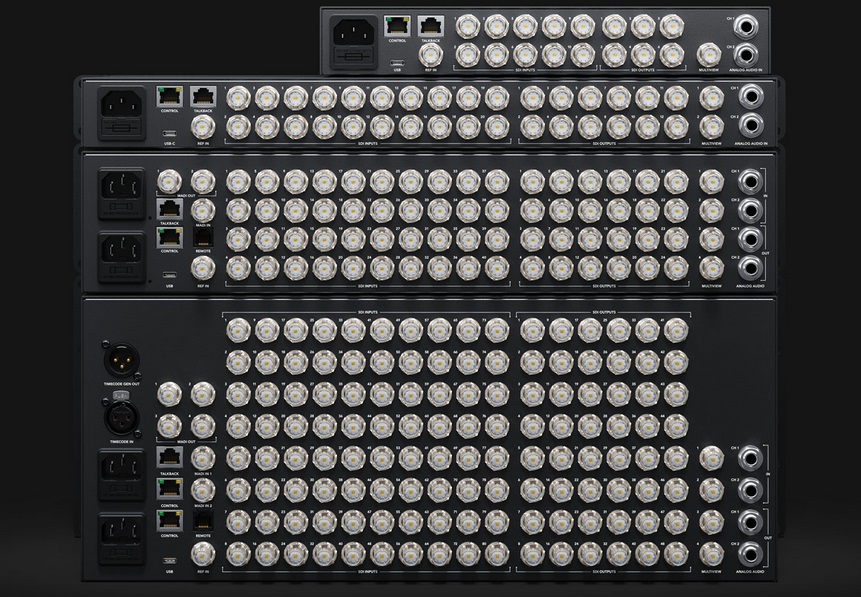

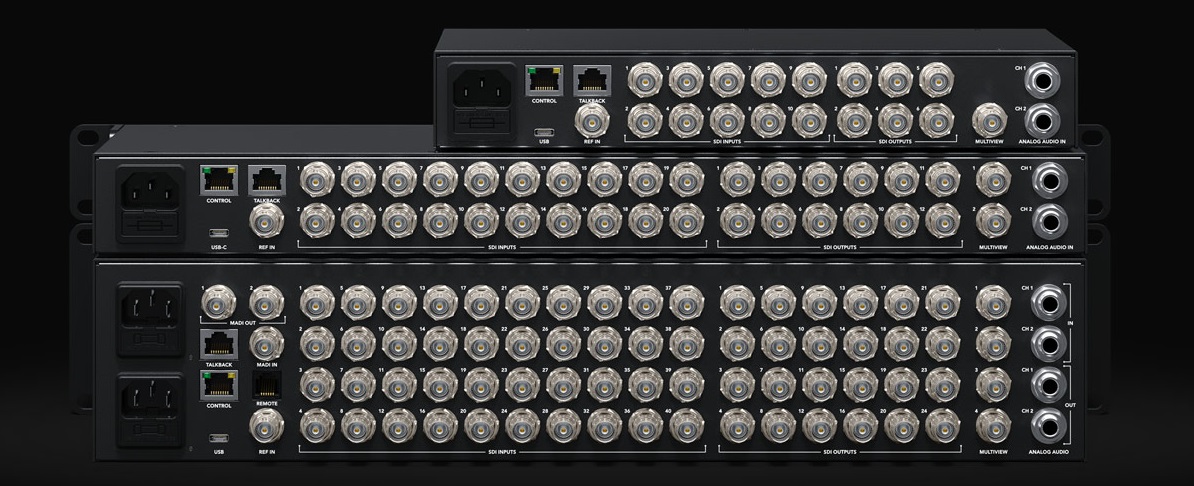

ATEM Constellation имеет большое количество полностью независимых выходов. Даже у небольших моделей 1 M/E есть 6 выходов! У моделей 2 M/E 12 выходов, у моделей 4 M/E 24 выхода, а у модели 4 M/E Plus целых 48 выходов. Эти выходы SDI очень мощные, потому что вы можете независимо направлять любой вход SDI или любой внутренний источник на каждый выход SDI. Это идеально подходит для подачи независимых сигналов на сценические экраны, главные записывающие устройства и процессоры потоковой передачи. Или используйте выходы SDI для записывающих устройств ISO, где каждая дека получит синхронизированный вход коммутатора с соответствующим таймкодом. Все выходы SDI поддерживают программный звук, таймкод RP-188, управление камерой SDI, подсчёт и обратную связь.

Для прямых трансляций USB-C-разъём ATEM Constellation работает как источник веб-камеры. Это означает, что вы можете подключить его к компьютеру и начать работу с любым программным обеспечением для видео! Программное обеспечение воспринимает ATEM Constellation как обычную веб-камеру, но на самом деле это коммутатор для прямых трансляций! Это гарантирует полную совместимость с любым программным обеспечением для видео в разрешении 1080HD. Выберите любое программное обеспечение, например Zoom или Microsoft Teams, чтобы по-новому проводить презентации в профессиональном стиле с несколькими камерами! Выход веб-камеры ATEM Constellation также работает с программным обеспечением для потоковой передачи, таким как Open Broadcaster, XSplit Broadcaster и другими!

Все коммутаторы ATEM оснащены широким спектром аппаратных и программных средств управления, а также позволяют совместно использовать панели управления для разных моделей ATEM. В комплект поставки ATEM Constellation входит бесплатная программная панель управления для Mac и Windows. Программное обеспечение подключается к коммутатору через Ethernet или USB, и вы можете управлять коммутатором, загружать медиафайлы, микшировать звук и управлять камерами. Если вам нужно больше возможностей, вы можете добавить расширенную панель ATEM для профессионального коммутирования или панель управления камерами ATEM. Существует даже SDK для разработчиков ATEM, так что вы можете создать собственное решение для автоматизации!

ATEM Constellation включает в себя широкий спектр встроенных переходов вещательного качества, таких как наложение, затухание, стирание и многое другое. Все переходы можно настроить в меню управления системой, изменив цвет границы, ширину границы, положение, направление и многое другое! Коммутатор ATEM Constellation включает в себя мощный процессор цифровых видеоэффектов для переходов DVE, который можно использовать для сжатия текущего изображения, чтобы под ним появилось новое видео. DVE можно использовать даже для создания графических переходов со стиранием. Чтобы избежать ошибок, в ATEM Constellation есть функция предварительного просмотра переходов, которая позволяет настроить переходы до того, как вы включите их в эфир!

ATEM Constellation поддерживает до 4 независимых DVE, в зависимости от модели, которые позволяют перемещать графику и создавать композиции «картинка в картинке». Вы получаете потрясающее качество, а DVE поддерживает изменение положения, размера и масштаба в реальном времени. DVE позволяет создавать профессиональные эффекты «картинка в картинке» с настраиваемыми 3D-границами, тенями и освещением. DVE также можно использовать для создания потрясающих переходов DVE с эффектами сжатия и растяжения, чтобы оживить вашу программу. Вы даже можете комбинировать переходы DVE с пользовательской графикой, чтобы создавать собственные графические переходы! Кроме того, модели 2 и 4 M/E оснащены процессорами SuperSource для ещё большего количества переходов DVE!

Чтобы съёмочные группы работали как единая творческая команда, в ATEM Constellation предусмотрена встроенная функция обратной связи. Функция обратной связи поддерживает 5-контактный разъём XLR для гарнитуры, а также разъём RJ12 на задней панели для подключения к стандартным системам обратной связи, таким как ClearCom или RTS. Вы получаете полный контроль над обратной связью, включая программные и инженерные петли, управление боковым тоном для прослушивания микрофона гарнитуры в наушниках и программный микс. ATEM Constellation также поддерживает обратную связь SDI, которая использует каналы SDI 15 и 16 для двусторонней связи с камерами Blackmagic Design. Вы даже можете использовать каналы 13 и 14 для технической обратной связи. Можно даже микшировать звук обратной связи с программным звуком для озвучивания!

Благодаря 4 встроенным хроматическим ключам на каждый ряд M/E вы получаете идеальное решение для создания виртуальных наборов! Благодаря большому количеству усовершенствованных хроматических ключей ATEM вы можете использовать ключ для каждой камеры, чтобы создать плавный переход от камеры к пользовательскому фону. Даже в моделях с 1 M/E достаточно ключей для создания виртуального набора из 4 камер! Вы можете использовать внешние процессоры изображений для создания виртуальных наборов или даже создать виртуальный набор с фиксированной камерой, загрузив предварительно обработанные фоны из медиаплееров и медиапула. Вы можете настроить макросы для переключения между камерами и загрузки нужного фона в медиаплееры! Благодаря такой гибкости вы можете экспериментировать и пробовать разные студийные настройки!

В дополнение к DVE в строках M/E модели 2 M/E и 4 M/E включают в себя мощные многослойные процессоры SuperSource с 4 дополнительными слоями DVE и фоновым слоем, которые отображаются в ATEM Constellation как дополнительный источник входного сигнала. Для каждого SuperSource DVE можно использовать любой видеовход коммутатора, а затем все они накладываются друг на друга поверх пользовательского фонового изображения медиапула. SuperSource — это как дополнительный многослойный коммутатор VFX! SuperSource идеально подходит для создания эффекта «картинка в картинке» во время интервью, поскольку вы можете настроить эффект, оставив основные DVE свободными для других задач. Модели ATEM 4 M/E Constellation даже оснащены двумя полностью независимыми процессорами SuperSource!

Мультискоростной SDI для стандартов видео высокой четкости и Ultra HD

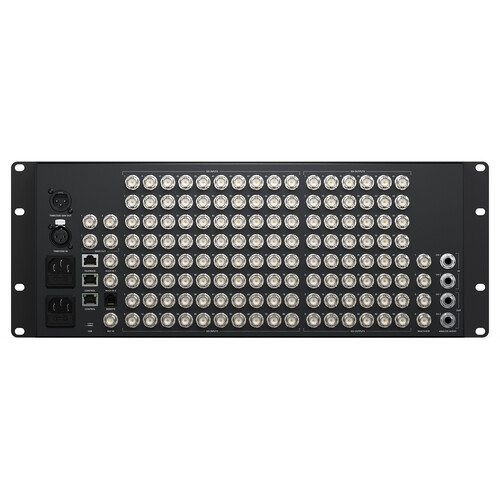

ATEM Constellation поддерживает до 80 входных соединений SDI с разной частотой, в зависимости от модели, и совместим со всеми типами источников видеосигнала. В моделях 4K вы можете подключать оборудование в стандартах HD или Ultra HD, включая форматы 720p, 1080i, 1080p и 2160p. Только SDI с разной частотой позволяет переключаться между форматами, чтобы вы могли мгновенно адаптироваться к условиям работы в любой точке мира! Входы SDI также поддерживают встроенное аудио и микшируют звук со всех видеовходов. Выходные данные программы включают обратную связь, подсчёт и информацию об управлении камерой. Таким образом, вы можете подключить любой из выходов SDI коммутатора обратно к камере для возврата программы, управления камерой и обратной связи.

ATEM Constellation — это первый в мире коммутатор для прямых трансляций, предназначенный для профессиональной аудиозаписи в прямом эфире. Все входы SDI оснащены 6-полосным параметрическим эквалайзером, компрессором, ограничителем, шумоподавителем и расширителем для аудиомикшера. В моделях ATEM 4 M/E есть два выхода MADI для подключения каналов с 1 по 4 из первых 30 входов SDI, что удобно для внешних аудиоинженеров, а также вход MADI для подключения дополнительных 32 внешних аудиоканалов к аудиомикшеру. Самая большая модель 4K Plus имеет 4 выхода MADI для выделения звука с входов SDI с 1 по 60, а также 2 выхода MADI для 128 дополнительных входных каналов микшера. Аудиомикшер Fairlight также имеет дополнительные входы для аналогового входа и микрофона обратной связи.

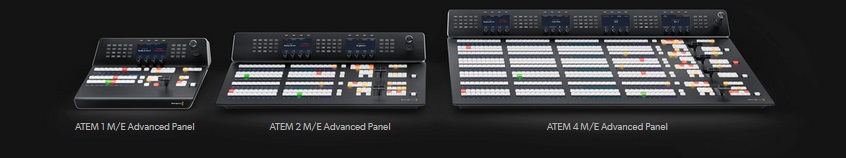

Только ATEM Constellation предлагает широкий выбор панелей управления: доступно 7 моделей ATEM Advanced Panels. ATEM Advanced Panels имеют стандартную для отрасли, привычную компоновку в стиле M/E. Каждая панель оснащена встроенными ЖК-дисплеями для меню, высококачественными кнопками с настраиваемым цветом подсветки, джойстиком DVE и фейдером T-bar. Вы даже можете настроить и активировать макросы! Все ряды кнопок M/E оснащены встроенными ЖК-дисплеями для динамической маркировки кнопок ввода. Панели 1 M/E имеют один ряд M/E, а панели 2 M/E — два ряда. Панели 1 M/E и 2 M/E Advanced доступны в моделях с 10, 20 или 30 кнопками ввода. Массивная модель 4 M/E имеет 4 ряда M/E с 40 кнопками ввода в каждом ряду.

ATEM Micro Panel — это недорогое решение для добавления панели управления к программному обеспечению ATEM. Благодаря тем же высококачественным кнопкам, что и на панелях ATEM Advanced, вы получаете ощущение настоящего качества трансляции. Она также имеет привычную компоновку с кнопками для программирования и предварительного просмотра. Вы можете использовать кнопки переключения для доступа к 20 источникам. Есть 4 кнопки для восходящего и 2 кнопки для нисходящего потока, а также кнопка макроса. На ней даже есть 4 кнопки M/E, так что вы можете управлять большим переключателем M/E! Для плавного ручного управления переходом предусмотрен фейдер, что также означает, что устройство имеет низкий профиль и очень портативно. Благодаря подключению через USB-C или Bluetooth и большому внутреннему аккумулятору ATEM Micro Panel идеально подходит для тех случаев, когда вам нужна портативная панель!

Операционные системы

Mac 14.0 Sonoma,
Mac 15.0 Sequoia или более поздняя версия.

Windows 10 и 11.
Windows 11 для ARM

Физические характеристики
