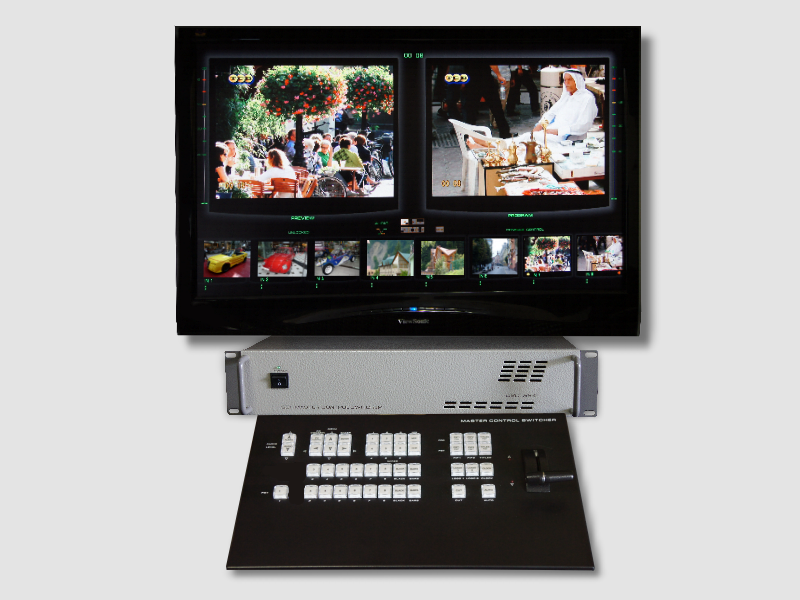

Teleview DSC 865

Назначение:

DSC865 продолжение серии компактных SDI микшеров, начало которым было положено микшером DSC844.. Характерной особенностью и одним из достоинств микшеров этой серии является встроенный мультискрин, дающий возможность контроля всех входных и выходных сигналов, включая уровни вложенного звука, на широко распространенных и недорогих мониторах и телевизорах LCD высокого разрешения 1920Х1080i пикселей.
Микшер DSC865 пришел на смену DSC864, но уже с более расширенными возможностями и улучшенными качественными показателями. В частности- это улучшения качественных показателей звукового тракта -теперь используется 24 разрядная обработка звука, которая позволила получить отношение сигнал/шум в цифре до 110 дб и в аналоге до 85 дб.
Добавлена опция кодера MPEG4/MPEG2 с SDI входом и ASI и IP выходами, которая позволит использовать его для IP вещания и легко подключать к DVB сетям.
Оперативные настройки осуществляются непосредственно от пульта посредством экранного меню, выводимого на мультискрин. Конфигурирование прибора и редко применяемые настройки производятся только от компьютера.Возможность дистанционного управления по Ethernet.Возможность питания от +12В (9-15В) (оговаривается при заказе) при необходимости работы от аккумуляторов в передвижных ТВ станциях (ПТС).

Технические характеристики:

• Входы In1- In6 - с переключением SDI / CVBS (PAL, SECAM).
• Входы In7,8 - SDI (BNC) с переключением на слайды.
• Кадровые синхронизаторы по каждому входу.
• In Sync — вход опорного сигнала (PAL).
• Выходы:Out 1 – Out 3 - SDI (BNC),Out 4 - CVBS (PAL) (BNC).
• Выход-Мультискрин(DVI).
• Титры с альфа-каналом,титры Luma Key.
• Chroma Key.
• VideoPrinter встроенный модуль оформления эфира.
• Спецэффекты.
• Два эффекта «картинка-в-картинке» (PiP) одновременно.
• Опция кодер MPEG4/MPEG2
• Размеры и вес:
• Базовоый блок• 440x 400x 96мм ( корпус типа РЭК 2U), ~3,5 кг.
• Пульт ДУ 440х260х50, 3,5 кг.
• Питание• 220 B 50 Гц. 35 Вт или, по заказу +12В 3 А.

Основные функциональные возможности:

1.  Трансформаторная развязка по входам и выходам SDI, обеспечивающая защиту входных цепей от перепадов напряжения, при подключении к удаленным устройствам, повышающая согласование и защиту от помех.
2. Кадровые синхронизаторы по каждому видео входу позволяют работать с не синхронными источниками сигналов.
3. 2 входа аналогового звука (разъемы XLR), которые могут конфигурироваться как 2 моно входа или 1 стерео вход. Такая конфигурация осуществляется только от ПК.
4. Имеется возможность коррекции уровня звука раздельно по каждому каналу. Коррекция осуществляется из экранного меню.
5. Возможность привязки любых входных звуковых каналов к любым видео входам, (например один звуковой канал для 4 переключаемых входов). Этот режим полезен для работы с внешним аналоговым звуковым пультом и представлен на схеме 2). Конфигурация осуществляется от ПК.
6. Синхронное с видео микширование звукового сопровождения с возможностью выбора в меню типа перехода по звуку: V или X типа. Встроенные видео источники "черное поле" и "ГЦП", функционирующие на правах входов (отдельные кнопки на пульте ДУ).
7. Возможно использование 2 встроенных накопителей неподвижных изображений, которые замещают собой 2 входа.
8. Встроенный аудио источник сигнала 1 кГц уровнем 0 dB. Сопровождает внутренний источник ГЦП.
9. Мультискрин выход. Обеспечивает визуальный контроль всех входных и выходных источников на одном экране. Возможен контроль как видео, так и уровней звука входных и выходных аналоговых и вложенных в SDI сигналов звукового сопровождения.
10. Режим "Картинка в картинке" (PiP). Возможно одновременное наложение на выходной сигнал до двух окон.
11. Наложение на выходной сигнал титров от внешних источников в двух вариантах: - методом "Lumakey" или с внешним а-каналом.
12. Наложение титров и видеоформления системы Videoprinter.
13. Chroma Key.
14. Возможно одновременное наложение на выходной видеосигнал двух PiP ов и Титров.
15. Наложение двух логотипов с разрешением 128 на 96 точек с возможностью замены второго логотипа на цифровые часы. Выбор картинки из библиотеки логотипов (встроенная в микшер память на 12 картинок ).
16. Встроенный автономный коммутатор 8х2. Позволяет при необходимости перенаправить любой из входных сигналов на два направления.
17. Выход сигналов "TALLY" (8 ключей).
18. Связь с ПК по "Ethernet" для апгрейда, записи логотипов, оформления мультискрина, конфигурирования, установки системного времени и дистанционного управления для целей автоматизации вещания.
19. Оперативные настройки осуществляются непосредственно от пульта посредством экранного меню, выводимого на мультискрин.
20. Конфигурирование прибора и редко применяемые настройки производятся только от компьютера.
21. Набор спецэффектов (16WIPE (шторки) и Mix) с возможностью выбора жесткой или мягкой границы переходов.
22. Возможность выбора скорости выполнения переходов.
23. Возможность дистанционного управления по Ethernet.
24. Возможность питания от +12В (9-15В) (оговаривается при заказе) при необходимости работы от аккумуляторов в передвижных ТВ станциях (ПТС).
