Конверторы видеосигналов Blackmagic ATEM Camera Converter

ATEM Camera Converter Универсальный конвертер для работы в прямом эфире, позволяющий преобразовывать выходной SDI- или HDMI-сигнал камер в оптический, а также принимать программное изображение, передаваемое по оптоволокну с видеомикшера на камеру. ATEM Camera Converter оснащен встроенной батареей, имеет микрофонные входы, поддерживает двустороннюю связь и индикацию состояния.

ATEM Studio Converter и ATEM Camera Converter

Трансляция из центра событий по оптоволоконному кабелю

ATEM Camera Converter и ATEM Studio Converter позволяют размещать эфирные камеры на большом удалении от видеомикшера. ATEM Camera Converter отличается исключительно прочным корпусом и представляет собой оптоволоконный преобразователь, который поддерживает двустороннюю связь и индикацию состояния, имеет микрофонные входы и оснащен встроенной емкой батареей. Используя доступные оптоволоконные кабели, с его помощью можно без потери качества передавать изображение в обоих направлениях вместе со звуком и служебными сигналами на расстояние до 45 км!

Подключение камер прямого эфира
Идеальное решение для освещения событий в реальном времени
Конвертеры ATEM будут незаменимы для показа живых концертов и спортивных мероприятий, когда камеры размещают в удаленных местах на большом расстоянии от эфирного видеомикшера. Для взаимодействия между операторами и режиссером к каждому ATEM Studio Converter можно подключить до четырех ATEM Camera Converter, чтобы передавать сигналы двусторонней связи по каналам 15 и 16 SDI-оптоволоконного соединения.

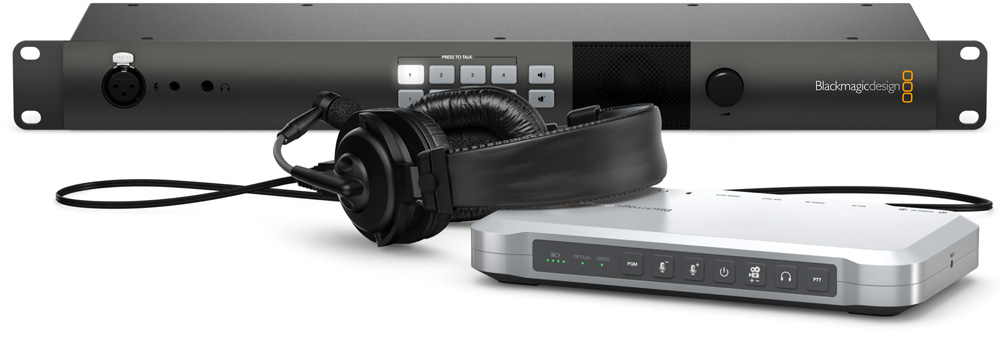

Конвертеры ATEM
Решение для эфирного вещания
В линейке конвертеров ATEM есть две модели, которые предназначены для установки на противоположных концах конфигурации. ATEM Camera Converter преобразует изображение SDI- или HDMI-камеры для передачи по оптоволоконному кабелю вместе со звуком из внешнего источника и сигналами двусторонней связи. Его корпус из полированного алюминия отличается малым весом и прочностью, а встроенная батарея обеспечивает длительную работу в мобильных условиях. ATEM Studio Converter допускает размещение в стойке и имеет четыре двунаправленных оптических интерфейса, позволяющих подключать несколько устройств для преобразования оптического сигнала в SDI и вывода звука на XLR‑разъемы.

Двусторонняя связь
В динамичных условиях прямого эфира крайне важно синхронизировать действия режиссера и операторов камер. ATEM Camera Converter и ATEM Studio Converter позволяют встраивать звук в SDI-поток и передавать сигналы двусторонней связи на редко используемых каналах 15 и 16. ATEM Camera Converter допускает подключение обычных наушников для ПК и iPhone, а ATEM Studio Converter — самой разной профессиональной гарнитуры. Модель ATEM Studio Converter также оснащена встроенным микрофонным входом и динамиком, давая возможность работать без наушников.

Индикация
Чтобы оператор случайно не изменил ракурс во время трансляции на многомиллионную аудиторию, он должен знать, когда его материал идет в эфир. ATEM Camera Converter и ATEM Studio Converter поддерживают индикацию состояния при подключении к программному SDI-выходу видеомикшеров ATEM. Когда камера передает изображение в эфир, на ATEM Camera Converter загорается красный светодиод, а выводимые SDI- и HDMI-сигналы содержат красную рамку.

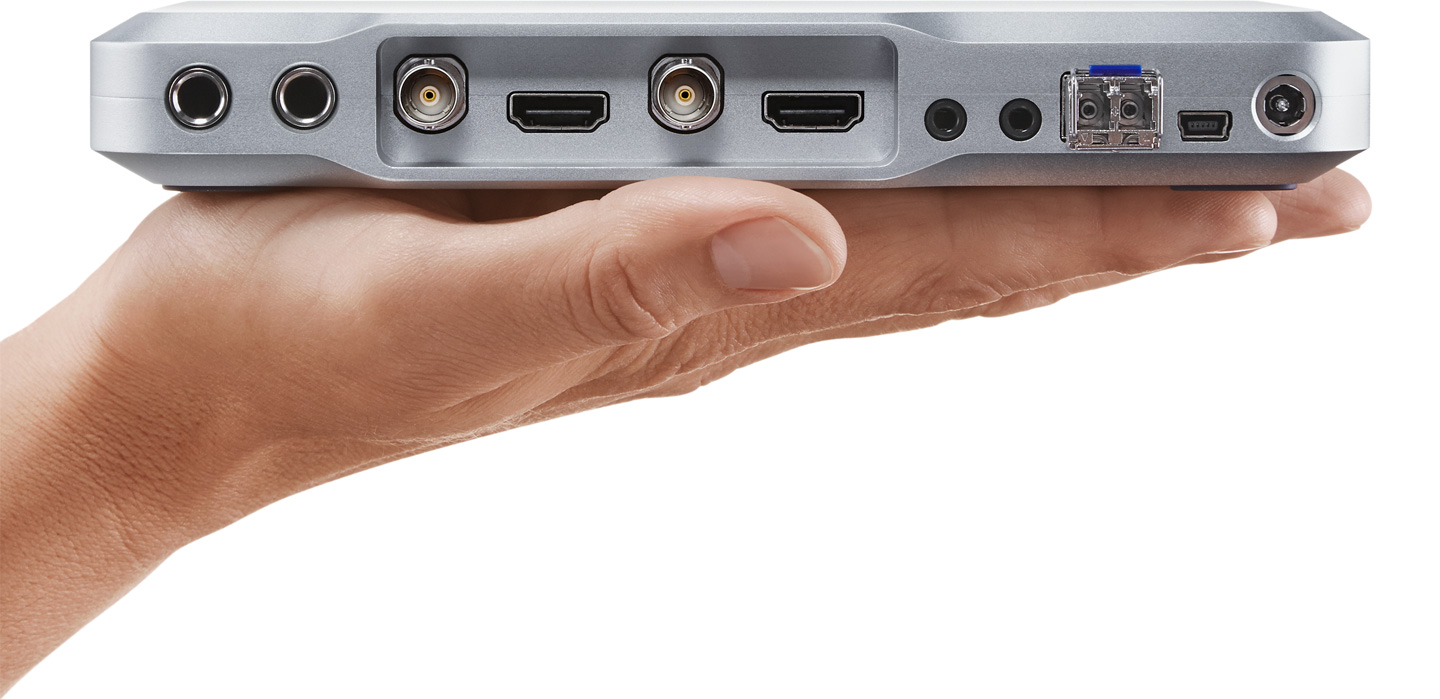

Эргономичный дизайн
Цельный корпус из алюминия
ATEM Camera Converter имеет цельный корпус из алюминия, рассчитанный на ежедневную эксплуатацию в условиях прямого эфира. Если использовать зажим для крепления к ремню, управлять камерой будет легко даже при подключенной гарнитуре. Передняя панель ATEM Studio Converter также выполнена из алюминия и отличается исключительной прочностью, имеет разъемы для микрофона и наушников, кнопки для включения двусторонней связи, встроенный динамик и возможность регулировки громкости. Все видео- и аудиоинтерфейсы находятся на задней панели, а интегрированный блок питания обеспечивает работу с диапазоном напряжения 110‑240 В.

Высококачественные разъемы
Использование профессиональных и бытовых камер

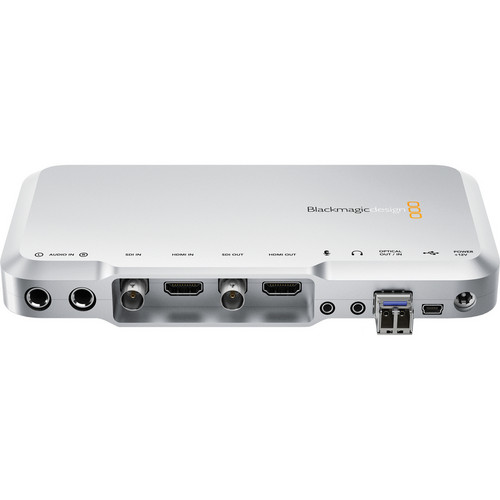

ATEM Camera Converter оснащен SDI- и HDMI-входами для подключения профессиональной и бытовой съемочной техники. Чтобы выполнять наложение дополнительной звуковой дорожки с помощью микрофона или на линейном уровне, предусмотрены два стереоразъема диаметром 1/4 дюйма. На ATEM Studio Converter есть четыре двунаправленных интерфейса для преобразования сигнала каждой камеры между оптоволокном и SDI с выводом балансного аналогового звука на XLR. Эта модель имеет сквозной программный SDI-вход, а также AES/EBU-разъемы для микрофона и наушников, если нужно создать замкнутую конфигурацию из нескольких конвертеров.

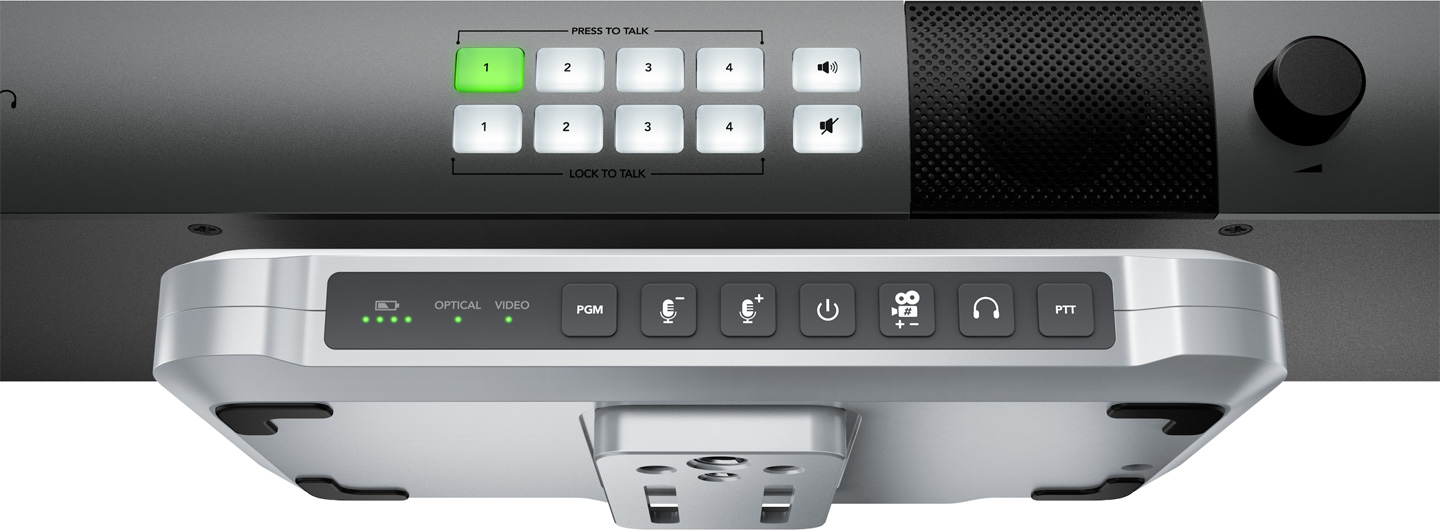

Эргономичные органы управления
Контроль настроек и двусторонней связи с передней панели

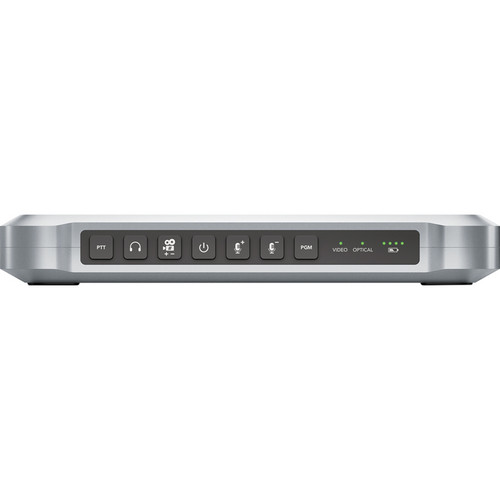

Все органы управления ATEM Camera Converter сосредоточены на одной стороне корпуса. Светодиодные индикаторы показывают уровень заряда батареи, наличие оптического и видеосигналов. Чтобы выключить конвертер, кнопку питания нужно удерживать нажатой в течение двух секунд. ATEM Studio Converter имеет кнопки с подсветкой, предназначенные для двусторонней связи с операторами камер. При нажатии одной из них нужный канал связи будет оставаться открытым.

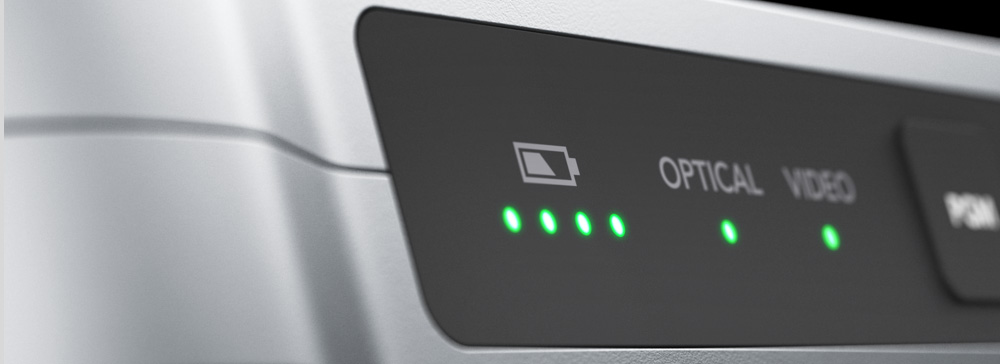

Емкая аккумуляторная батарея
Три часа автономной работы
Модель ATEM Camera Converter предназначена для использования с удаленными камерами, поэтому она оснащена встроенной батареей, рассчитанной на работу в течение более трех часов. Если съемка занимает больше времени, можно дополнительно использовать внешние источники питания с подключением через вход 12‑31 В.

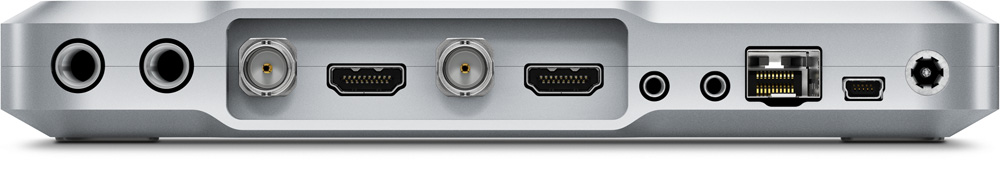

Высококачественные разъемы

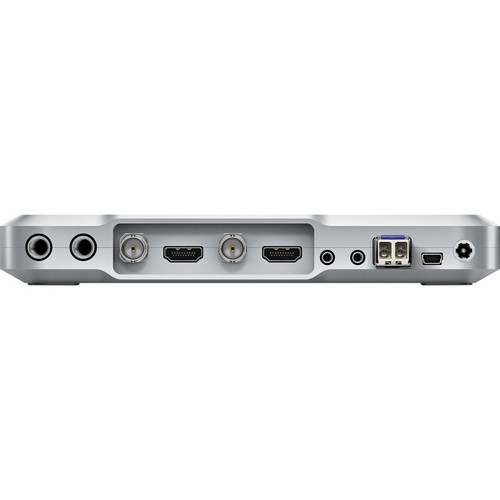

Надежная защита SDI- и HDMI-разъемов от повреждения
ATEM Camera Converter поддерживает работу с SDI- и HDMI-техникой. Если внешние аудиоисточники не используются, в сигнал будет встроен звук, поступающий с микрофона камеры. Предусмотрены разъемы для подключения микрофонов и профессиональных наушников с функцией шумопонижения, а также iPhone-совместимой гарнитуры. ATEM Studio Converter имеет четыре двунаправленных оптических интерфейса, каждый из которых выполняет преобразование в SDI-сигнал и выводит аналоговое аудио на соответствующие выходы. Звук двусторонней связи и программное изображение поступают на камеру вместе с командами Tally, а во время передачи материала в эфир на конвертере загорается светодиодный индикатор.

Разъемы

Видеовход SDI

Один 10-битный, с возможностью переключения между SD и HD

Видеовыход SDI

Один 10-битный, с возможностью переключения между SD и HD

Видеовход HDMI

Один, HDMI типа A

Видеовыход HDMI

Один, HDMI типа A

Двусторонняя связь

Один стереоразъем 3,5 мм для микрофона. Один стереоразъем 3,5 мм для гарнитуры, допускает подключение наушников iPhone.

Аналоговый звук

Два симметричных разъема TRS 1/4 дюйма (стерео) для микрофонного сигнала. При подключении микрофона его сигнал заменяет звук со входа SDI In или HDMI In.

Оптический видеовход

Один (разъем LC для одномодового кабеля), с возможностью переключения между SD и HD

Оптический видеовыход

Один (разъем LC для одномодового кабеля), с возможностью переключения между SD и HD

Оптический аудиовход

Один вход с разъемом LC для одномодового кабеля. Каналы 1 и 2 для звуковой дорожки. Каналы 15 и 16 для двусторонней связи.

Оптический аудиовыход

Один выход с разъемом LC для одномодового кабеля. Каналы 1 и 2 для звуковой дорожки. Каналы 15 и 16 для двусторонней связи.

Подключение к компьютеру

Порт USB 2.0 (Mini-B) для первоначальной настройки, обновления прошивки и управления с помощью Converter Utility

Операционные системы

Mac 10.11 El Capitan,
Mac 10.12 Sierra или более поздняя версия

Windows 8.1 и 10

Физические размеры
