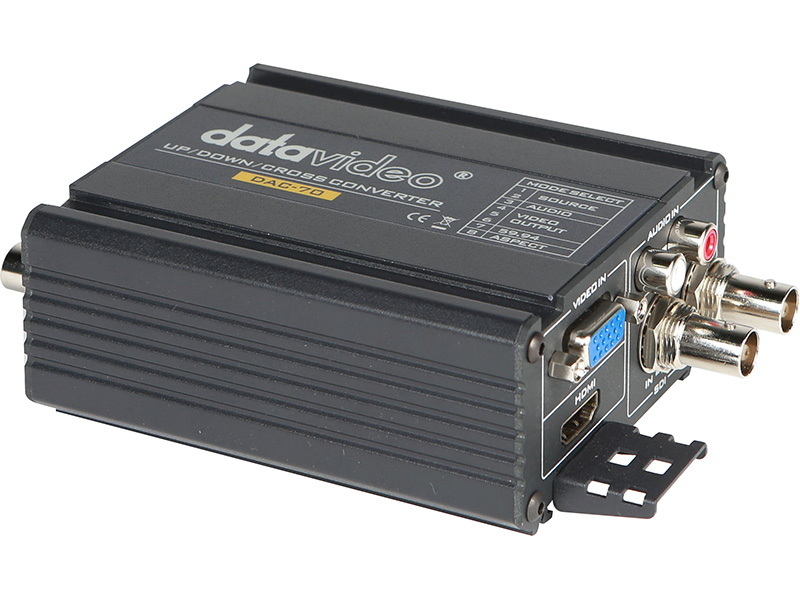

Конверторы видеосигналов Datavideo DAC-70

Datavideo DAC-70 представляет собой повышающий/понижающий/кросс-конвертер предназначенный для преобразования VGA, HDMI и SDI видеосигналов с аудио входом в 3G / HD /SD SDI выходы.

Идеально подходит для подключения VGA / HDMI выходов компьютера к SDI устройствам на большие расстояния по SDI кабелю. Применяется в лекционных и зрительных залах, церквях и конференц-холлах.

Форматы видео входов

• SD-SDI: 525i, 625i
• 3G-SDI: 080p60/50, 1080p59.94
• HD-SDI: 1080i60/50, 1080p30/25/24, 1080p29.97, 1080p23.98, 1080i59.94, 720p60/50, 720p59.94
• HDMI: (YUV/RGB): 1080p60/50, 1080p59.94, 1080p30/25/24, 1080p29.97, 1080p23.98, 1080i60/50, 1080i59.94, 720p59.94, 720p60/50, 576p, 480p, VGA, 1600x1200@60Hz, 1400x1050@60Гц, 1366x768@60Гц, 1280x1024@60Гц, 1024x768@60Гц, 800x600@60Гц

Форматы видео выходов

• SDI / HDMI (YUV: 4:2:2): 1080p60/50, 1080p59.94, 1080p23.98/29.97/24/25/30, 1080i60/50, 1080i59.94, 720P60/50, 720P59.94, 525i, 625i

Поддерживаемые аудио форматы

• SDI вложенный звук: до 8-каналов, PCM 48 кГц
• HDMI вложенный звук: до 8-каналов, PCM 96 кГц
  - Стерео аудио вход: 2-канала, PCM 48 кГц

*USB интерфейс для обновления прошивки

• 3G/HD/SD Повышающий/Понижающий Кросс-Конвертер
• Аудио/HDMI/SDI/VGA вход
• 3G/HD/SD SDI и HDMI выход
• Может быть встроен в рэк-стойку с помощью крепления RMK-2 2RU
• Блок Питания DC 12В, 3.6 Ватт

Up / Down / Cross Converter

Ultra Wide Range Scaler for Excellent Compatibility



The DAC-70 supports a multitude of video resolutions ranging from SD to Full HD. If you need to connect two otherwise incomptible video devices together, the Swiss Army Knife of converters has you covered.



Add External Audio or Keep the Embedded Audio



Keep the embedded audio in the stream, or replace the audio using the RCA inputs

Adjustable brightness, contrast, hue, and saturation settings.





Built-in Distribution Amplifier



The DAC-70 always scales, converts, and outputs video to 3 ports (2x SDI and 1x HDMI)

Aluminum Alloy and Heavy Duty Design



Super sturdy and durable. DAC series has a rugged metal housing for use in even the roughest conditions. Low heat dissipation, ideal for long hour operation in normal ventilated environment.

Specifications

DAC-70 Up / Down / Cross Converter
Conversion	VGA/HDMI/SDI to HDMI/SDI Multi-format Up/Down/Cross
Video Inputs	1x VGA, 1x HDMI, 1x 3G/HD/SD-SDI (support Level A and Level B)
Loop Through	Yes
Video Outputs	2x 3G/HD/SD-SDI with embedded Audio (support Level A and Level B) 1x HDMI
Audio Inputs	2x RCA (Stereo Pair), 2x SDI/HDMI Audio embedded
Audio Outputs	SDI embedded audio up to 8CH, 48KHz, PCM audio HDMI embedded audio up to 8CH, 48KHz, PCM audio
Supported Video Input Formats	1080p(23.98/24/25/29.97/30/50/59.94/60Hz), 1080psf(23.98/24/25/29.97/30Hz), 1080i (50/59.94/60Hz), 720p (50/59.94/60Hz), 625i, 576p, 576i, 525i, 480p, 480i, 1920x1080(60Hz), 1280x720(60Hz), 1600x1200(60Hz), 1400x1050(60Hz), 1366x768(60Hz), 1280x1024(60Hz), 1024x768(60Hz), 800x600 (60Hz)
Output Resolutions	1080p(23.98/24/25/29.97/30/50/59.94/60Hz), 1080i (50/59.94/60Hz), 720p (50/59.94/60Hz), 625i, 525i
Equalizer	Yes
Reclock	Yes
SDI Cable Drive	Yes
Dimension (LxWxH)	112 x 85 x 45 mm
Weight	0.4 kg
Operating Temp. Range	0~40 °C
Power	DC 12V, 6W
What's in the Box	1 x DAC-70 1 x AD Switch DC 12V 1 x DIP switch Pin 8 label 1 x Thank You Card
