Высококачественное внешнее Thunderbolt-решение для захвата и вывода видео
Blackmagic UltraStudio 4K представляет собой рэковое решение, обладающее привлекательным дизайном и самыми последними достижениями в области видеотехнологий, такими как захват и вывод 4:4:4-видео и двухканального стереоскопического материала, а также мониторинг в полном 4K-разрешении. Blackmagic UltraStudio 4K легко устанавливается в стандартную серверную стойку, а также прекрасно смотрится на рабочем столе. Этот мощный инструмент имеет SDI-, HDMI- и аналоговые видеоинтерфейсы, ввод-вывод тайм-кода, а также балансные/небалансные аудиоразъемы и цифровые AES/EBU-интерфейсы.
Современный рабочий процесс
Blackmagic UltraStudio 4K представляется отличным решением для тех задач, где высокая производительность и качество обработки сигнала являются ключевыми моментами. Вместе с интерфейсом Blackmagic UltraStudio 4K пользователи Avid Media Composer, Final Cut Pro или Premiere Pro приобретают возможность подключения практически любого студийного оборудования и совместимость с любым типом медиаданных, который поступает в студию от клиентов. При разработке решения Blackmagic UltraStudio 4K инженеры уделили особое внимание необходимости перемещать материал между различными системами. Таким образом, они прекрасно подходят для современных файловых рабочих процессов. Интерфейс Blackmagic UltraStudio 4K был спроектирован, как идеальное решение для систем цветокоррекции Blackmagic DaVinci. Благодаря этой особенности колористы могут использовать всю функциональную мощь последней версии программного обеспечения Blackmagic DaVinci Resolve 9.0.
Привлекательный рэковый дизайн

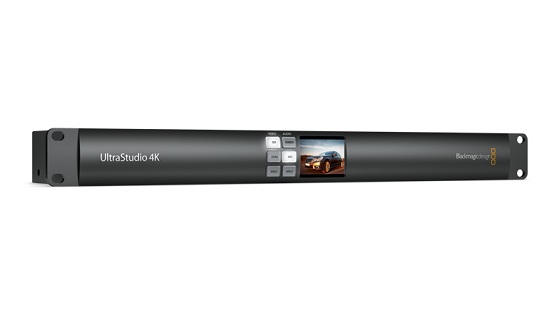

Стильная передняя панель Blackmagic UltraStudio 4K, выполненная из цельного алюминия, и интегрированный цветной LCD-дисплей с кнопками быстрого выбора видео- и аудиовходов делают интерфейс Blackmagic UltraStudio 4K достойным того, чтобы расположить его непосредственно на рабочем столе. Благодаря рэковой конструкции устройство также подходит для установки в стойку с оборудованием. Встроенный блок питания избавляет от необходимости использовать громоздкий мешающийся адаптер питания. Кроме того, он позволяет использовать длинные Thunderbolt-кабели, длина которых может достигать 30 метров. Глубина интерфейса Blackmagic UltraStudio 4K всего 13 см, поэтому он отлично подходит для таких требовательных к свободному пространству рабочих сред, как передвижные видеостудии и мобильные комплекты оборудования.
Высококачественная коммутация
Благодаря Dual Link 3 Gb/s SDI-подключению и мгновенному переключению между форматами SD, HD, 2K и 4K интерфейс Blackmagic UltraStudio 4K может служить прекрасным устройством захвата и вывода как для современных рабочих процессов, так и для будущих. Владельцы видеостудий смогут подключить к Blackmagic UltraStudio 4K все имеющиеся у них 3 Gb/s HD-SDI-, HDMI- и аналоговые устройства с поддержкой 16 каналов эмбедированного SDI-аудио, генлок- и tri-level-синхронизации, а также портом управления декой. Подключение Dual Link 3 Gb/s SDI легко справляется с захватом и выводом 4:4:4-, 1080p60- и двухпоточного стереоскопического материала. Помимо всех вышеназванных достоинств модель Blackmagic UltraStudio 4K включает в себя возможность 4K-мониторинга в полном разрешении. Аналоговые RCA-аудиовходы класса HiFi делают устройство совместимым с бытовым аудиооборудованием. Ввод и вывод таймкод-сигнала обеспечен XLR-разъемами. Интерфейс Blackmagic UltraStudio 4K способен работать практически с любым видеооборудованием, включая вещательные мониторы и деки HDCAM-SR, HDCAM, D5, Digital Betacam, DVCPRO HD.
Мощь технологии Thunderbolt
Будучи построенным на базе революционной технологии Thunderbolt, интерфейс Blackmagic UltraStudio 4K обладает поразительной скоростью хост-подключения 10 Гбит/с, что более чем в 20 раз быстрее USB 2.0. Этой скорости вполне достаточно для захвата и вывода видео в формате 2K RGB! Технология Thunderbolt также обеспечивает низкую задержку и высокоточную синхронизацию сигнала. Таким образом, Blackmagic UltraStudio 4K представляется прекрасным решением для его использования в ресурсоёмких стереоскопических 3D- и 4K-процессах. Пользователи Blackmagic UltraStudio 4K смогут ощутить все преимущества работы с любыми видео- и киноформатами как на стационарной рабочей станции, так и на ноутбуке.
Непревзойденное качество изображения
С интерфейсом Blackmagic UltraStudio 4K пользователи могут справиться с любой работой, которую приносят им клиенты: от рекламных роликов до 2K- и 4K-кинофильмов. Blackmagic UltraStudio 4K работает как с компрессированным, так и с некомпрессированным видео. Таким образом, видеопрофессионалы могут не ограничивать себя выбором лишь определенных кодеков. При работе с некомпрессированным видео захваченный материал будет являться точной копией информации с матрицы камеры без каких-либо потерь и компрессии. То есть пользователь сможет использовать максимальное качество изображения для кеинга, композитинга, цветокоррекции и прочих процессов. Проверенные временем драйверы, отмеченное многими наградами программное обеспечение Blackmagic Media Express, продуманная аппаратная архитектура и возможность работы с разрешением 4K делают интерфейс Blackmagic UltraStudio 4K одним из самых продвинутых и совершенных решений для захвата и вывода медиаматериала в видеоиндустрии.
Новейшие видеотехнологии
Высокопроизводительное решение Blackmagic UltraStudio 4K использует в своей архитектуре несколько новейших видеотехнологий. Интерфейс Dual Link 3 Gb/s SDI обладает в 4 раза более высокой пропускной способностью, чем традиционный HD-SDI. Пользователи могут использовать эту скорость для работы с видеоэффектами и кеингом в максимально возможном на сегодняшний день цветовом разрешении 4:4:4. Интерфейс 3 Gb/s SDI также открывает доступ к такому ресурсоемкому формату, как 1080p60. Интерфейс Dual Link SDI также совместим с двухканальными 3D-форматами, где захват и вывод осуществляются по независимым каналам. Модель Blackmagic UltraStudio 4K с интерфейсом Dual Link 3 Gb/s SDI позволяет осуществлять вывод и мониторинг 4:2:2 4K-материала. При работе с этим новым стандартом пользователи также могут использовать мини-конвертеры Blackmagic Design Mini Converter SDI to HDMI 4K и Mini Converter SDI Multiplex. Для работы с 4K-видео стандарт Dual Link 3 Gb/s SDI использует всего два BNC-кабеля вместо четырех, как это было необходимо в прошлом.
Совместимость с любым программным обеспечением
Интерфейс Blackmagic UltraStudio 4K полностью совестим практически с любыми программными видеоприложениями. Компания Blackmagic Design была одним из пионеров в области разработки плат захвата для телевидения и постпродакшн, благодаря чему сегодня прилагает к своим продуктам проверенные временем драйверы. Совместимость с большинством программных приложений обеспечивается поддержкой открытого стандарта DPX и файлового формата QuickTime. Вместе с решениями Blackmagic DeckLink также поставляются SDK и QuickTime API. Таким образом, разработчики могут создать собственные решения для систем Mac, Windows и Linux.
Универсальность драйверов Blackmagic дает пользователям свободу выбора видеомонтажных приложений, как, например, Avid Media Composer, Apple Final Cut Pro X, Apple Final Cut Pro 7, Adobe Premiere Pro, Avid Symphony, Avid News Cutter. Интерфейс Blackmagic UltraStudio 4K служит отличным аппаратным инструментом для создания визуальных эффектов в приложениях Adobe After Effects, The Foundry Nuke и Adobe Photoshop. Также он совместим с такими системами автоматизации телевещания, как Tools On Air just: in & live: cut & just: play & just: live, Softron OnTheAir, MovieRecorder и OnTheAir CG. Работая над аудиодорожкой, звукорежиссеры и видеомонтажеры, использующие Blackmagic UltraStudio 4K, смогут насладиться бесконфликтной совместимостью с приложениями Avid ProTools, Steinberg Nuendo и Cubase. Провайдеры потоковых сервисов будут довольны возможностью работы с Flash Media Encoder, Wirecast, Livestream Procaster. Системы Blackmagic DaVinci Resolve в сочетании с интерфейсом Blackmagic DeckLink представляют собой превосходное решение для цветокоррекции сложных проектов в реальном времени. А виджеи смогут использовать все мощные возможности, заложенные в программное обеспечение Resolume Avenue 4.
Технические характеристики

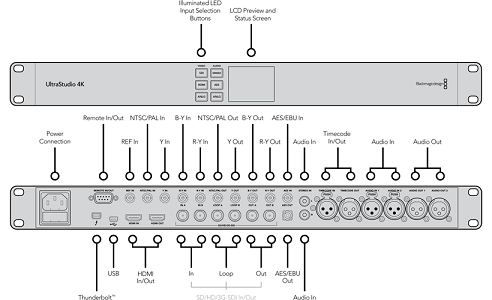

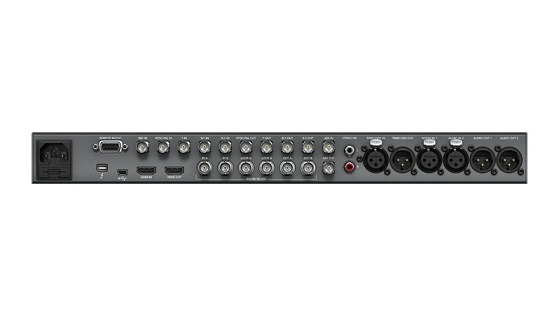

Разъемы
Видеовход SDI
Два 10-битных, с возможностью переключения между SD, HD, 2K, 4K и выбором 2D или 3D. Поддержка одноканальной и двухканальной передачи со скоростью 3 Гбит/с и 6 Гбит/с.
Сквозной интерфейс для SDI-видео
Два 10-битных, с повторной синхронизацией и поддержкой SD/HD/2K/4K. Скорость передачи 3 Гбит/с и 6 Гбит/с.
Видеовыход SDI
Два 10-битных, с возможностью переключения между SD, HD, 2K, 4K и выбором 2D или 3D. Поддержка одноканальной и двухканальной передачи со скоростью 3 Гбит/с и 6 Гбит/с.
Ввод аналогового видео
Один компонентный интерфейс YUV с тремя разъемами BNC. Один композитный интерфейс с разъемом BNC.
Вывод аналогового видео
Один компонентный интерфейс YUV с тремя разъемами BNC. Один композитный интерфейс с разъемом BNC.
Видеовход HDMI
Один разъем HDMI типа A, поддержка формата упаковки 3D-кадров и Ultra HD
Видеовыход HDMI
Один разъем HDMI типа A, поддержка формата упаковки 3D-кадров и Ultra HD
Ввод аналогового звука
Два канала балансного аналогового звука через разъемы XLR и два канала небалансного аналогового звука через разъемы RCA
Вывод аналогового звука
Два канала балансного аналогового звука через разъемы XLR профессионального уровня
Аудиовход AES/EBU
Два канала небалансного звука через разъем BNC с преобразованием частоты дискретизации
Аудиовыход AES/EBU
Два канала небалансного звука через разъем BNC с преобразованием частоты дискретизации
Ввод звука через SDI
16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Вывод звука через SDI
16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Ввод звука через HDMI
Восемь каналов, встроенных в сигналы SD, HD и 4K
Вывод звука через HDMI
Восемь каналов, встроенных в сигналы SD, HD и 4K
Ввод тайм-кода
Один разъем XLR для ввода LTC
Вывод тайм-кода
Один разъем XLR для вывода LTC
Синхровход
Blackburst для SD или Tri-Sync для HD
Управление устройствами
Порт RS422 для управления декой, совместимый с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением.
Подключение к компьютеру
Thunderbolt™ или Thunderbolt™ 2
Кодеки
Поддерживаются: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное видео 4:4:4
Программное обеспечение
Программное обеспечение в комплекте
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video и драйвер Blackmagic
Обновление внутреннего ПО
Через загрузку с помощью программного драйвера, запускаемого в начале работы или через функцию обновления
Программные приложения
Стандарты SDI-видео
Форматы SD
625/25 PAL, 525/29.97 NTSC.
Форматы HD
1280×720p50, 1280×720p59.94, 1280×720p60, 1920×1080i50, 1920×1080i59.94, 1920×1080i60, 1920×1080PsF23.98, 1920×1080PsF24, 1920×1080PsF25, 1920×1080PsF29.97, 1920×1080PsF30, 1920×1080p23.98, 1920×1080p24, 1920×1080p25, 1920×1080p29.97, 1920×1080p30, 1920×1080p50, 1920×1080p59.94, 1920×1080p60
Форматы 2K
2048×1080PsF23.98, 2048×1080PsF24, 2048×1080PsF25, 2048×1080p23.98, 2048×1080p24, 2048×1080p25
Форматы 4K
3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 3840×2160p50*, 3840×2160p59.94*, 3840×2160p60*, 4096×2160p23.98, 4096×2160p24, 4096×2160p25
*только вывод
Интерфейс SDI
В соответствии со стандартамиSMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M Level A и B, ITU-R BT.656и ITU-R BT.601
Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрешение24 бит)
Цветовая субдискретизация
4:2:2 и 4:4:4*
* Для 4K используется 4:2:2
Цветовое разрешение
10 бит YUV в форматах до 4K, 12 бит* RGB в HD и 2K *только вывод
Цветовое пространство
REC 601, REC 709
Поддержка метаданных SDI
Чтение данных VITC, позволяющих удалять преобразование 3:2. Для записи и вывода данных VANC используется до трех строк в файле. HD RP188. Поддержка скрытых субтитров.
Стандарты HDMI-видео
Форматы SD
625/25 PAL, 525/29.97 NTSC.
Форматы HD
1280×720p50, 1280×720p59.94, 1280×720p60, 1920×1080i50, 1920×1080i59.94, 1920×1080i60, 1920×1080p23.98, 1920×1080p24, 1920×1080p25, 1920×1080p29.97, 1920×1080p30, 1920×1080p50, 1920×1080p59.94, 1920×1080p60
Форматы 4K
3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 3840×2160p50*, 3840×2160p59.94*, 3840×2160p60*, 4096×2160p23.98, 4096×2160p24, 4096×2160p25 *Только вывод
Интерфейс HDMI
HDMI 1.4b
Разрешение HDMI
Попиксельное для всех разрешений вплоть до 4K
Цветовое разрешение HDMI
10 бит RGB* в HD *только захват, поддержка вывода будет добавлена после программного обновления. 10 бит YUV в HD и 4K.
Защита авторского права
Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Обработка сигналов
Преобразование цветового пространства
Аппаратное в режиме реального времени
Понижающая HD-конверсия
Понижающая конверсия на аппаратном уровне с выводом сигнала HD-SDI на выход SDI A, сигнала SD-SDI на выход SDI B, а также на выходы S-Video и композитного видео при воспроизведении материалов в формате HD. Вывод аналогового видео на компонентный выход в HD или SD. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3.
Физическая установка
Требуется компьютер с портом Thunderbolt™ или Thunderbolt 2. Полный перечень системных требований содержится в разделе «Поддержка».
Повышающая HD-конверсия
Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора между форматами 4:3 pillarbox, 14:9 pillarbox и 16:9 zoom. Вывод HD-материала через HD-SDI-, HDMI- и аналоговый компонентный интерфейсы.
Обработка 3D-данных
Двухканальный захват и воспроизведение с поддержкой формата упаковки
Перекрестная HD-конверсия
Перекрестная конверсия на аппаратном уровне из 720HD в 1080HD и из 1080HD в 720HD при воспроизведении
Создание эффектов в реальном времени
Поддержка интегрированных эффектов Final Cut Pro X. Premiere Pro CC. Возможность работы с Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.
Операционные системы
Mac OS X 10.9 Mavericks,
Mac OS X 10.10 Yosemite или более поздняя версия.
Windows 7 или Windows 8
Питание
Один встроенный универсальный блок питания переменного тока с гнездом IEC C14. 120-240 В, 50-60 Гц.
Физические размеры
Условия эксплуатации
Рабочая температура
от 5° до 40° C
Температура хранения
от -20° до 45° C
Относительная влажность
от 0% до 90% (без конденсации)
Комплект поставки
UltraStudio 4K
Карта памяти SD с программным обеспечением
