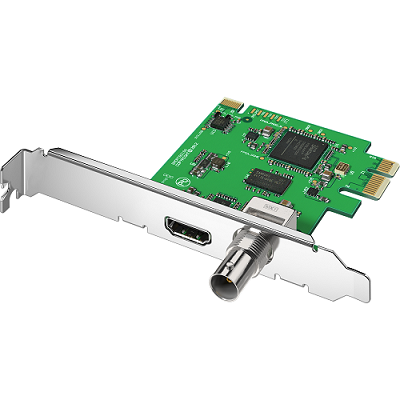

Плата мониторинга видео Blackmagic Decklink Mini Monitor

Blackmagic DeckLink Mini Monitor — Плата имеет выходы SDI и HDMI, позволяя передавать несжатое 10-битное видео с компьютера на любой телевизор или монитор. DeckLink Mini Monitor работает с самыми распространенными форматами SD и HD, обеспечивая автоматическое переключение между ними. Идеально подходит для вывода сигнала при работе с приложениями для монтажа. Поставляется с двумя экранами PCI Express для установки в полноразмерные и низкопрофильные слоты.

DeckLink
Самые современные платы видеозахвата для Mac, Windows и Linux

Платы DeckLink Платы DeckLink повсеместно используются для захвата и вывода видео в производстве рекламных роликов, музыкальных клипов, телесериалов и художественных фильмов. Благодаря поддержке 12G‑SDI и 8K они обеспечивают самое высокое качество изображения, а совместимость с широким рядом программ и платформ делает их по‑настоящему универсальным решением. Все PCIe‑платы линейки DeckLink дают непревзойденную свободу при выборе операционной системы, допуская установку на рабочих станциях и серверах под управлением Mac, Windows и Linux.



Идеальное решение для постпроизводства
Поддержка SD, HD, Ultra HD, 4K и 8K

С помощью DeckLink изображение с камеры или деки можно передавать непосредственно в приложения класса DaVinci Resolve для последующего монтажа и наложения эффектов. В зависимости от модели предусмотрена поддержка всех основных форматов, используемых в кино, на телевидении и студиях постпроизводства. Платы обеспечивают обработку 12‑битного видео 4:4:4, материала с кадровой частотой до 60 fps, а также проектов в 3D и с широким динамическим диапазоном. Все это делает линейку DeckLink идеальным решением для вывода сигнала на профессиональные SDI‑мониторы, HDMI‑телевизоры или экраны цифровых проекторов.

Широкий выбор моделей

DeckLink — идеальное решение для любого проекта. DeckLink 8K Pro и DeckLink 4K Extreme 12G с интерфейсом 12G‑SDI обеспечивают высокую скорость передачи данных и позволяют выполнять обработку видео в Ultra HD и 8K. Кроме того, в линейке есть модели с поддержкой 1.5G‑, 3G‑, 6G‑ и 12G‑SDI, которые оснащаются разной комбинацией аналоговых, SDI‑ и HDMI‑разъемов. Для одновременного захвата и вывода из нескольких источников можно использовать специальные многоканальные платы. Благодаря тому, что звук встроен в SDI‑поток, каждая модификация совместима с деками, мониторами, проекторами и другим профессиональным оборудованием вещательного класса.

Высококачественные разъемы

Каждая плата DeckLink снабжена современными разъемами, которые обеспечивают безупречное качество изображения и звука, а также совместимость с профессиональным SDI‑оборудованием. DeckLink 8K Pro имеет четырехканальный интерфейс 12G‑SDI, другие модели — 6G‑SDI или 12G‑SDI (Single Link и Dual Link) либо 3G‑SDI (Single Link). На некоторых платах предусмотрены разъемы для S‑Video, аналогового компонентного и композитного сигналов, а также ввод и вывод двух каналов AES/EBU‑ и четырех каналов балансного аналогового звука. Все модели оснащены синхровходом BlackBurst/Tri‑Sync и последовательным портом для управления декой. Интерфейсы 6G‑SDI и 12G‑SDI с автоматическим выбором скорости позволяют передавать материал в любых разновидностях SD, HD и Ultra HD. DeckLink 8K Pro и DeckLink 4K Extreme 12G дополнительно дают возможность обрабатывать форматы DCI и видео с высокой кадровой частотой.

Непревзойденное качество видео

Платы DeckLink позволяют работать как со сжатыми видеоформатами (например, ProRes или DNxHD), так и с несжатым 10-битным видео. Благодаря тому, что при обработке несжатого видео создается математически точная копия всех исходных изображений, полученный материал будет всегда иметь максимально высокое качество. DeckLink дает возможность более точно выполнять кеинг, наложение слоев, цветокоррекцию и многие другие действия. Даже если необходимо прибегнуть к компрессии видео, поддержка наиболее распространенных файловых форматов поможет сохранить высокое качество на всех этапах постпроизводства.

Передовые технологии

Использование новейших технологий 6G-SDI и 12G-SDI позволяет записывать и воспроизводить видео в формате Ultra HD, при этом обеспечена полная совместимость с SD- и HD-SDI-оборудованием. Изображение в Ultra HD имеет разрешение 3840×2160 пикселей, что в четыре раза выше по сравнению с 1080 HD. DeckLink SDI 4K и DeckLink Studio 4K оснащены интерфейсом 6G-SDI, а модели DeckLink 4K Pro и DeckLink 4K Extreme 12G имеют разъемы Dual Link 12G-SDI для более высокого цветового разрешения, поддерживая работу с двухпотоковым стереоскопическим 3D-видео и форматами Ultra HD с частотой вплоть до 60 кадров/с. Платы DeckLink 4K Pro и DeckLink 4K Extreme 12G будут отличным выбором для монтажа и цветокоррекции в DaVinci Resolve!

Поддержка популярных приложений
Работайте с DeckLink в своих любимых программах

Mac OS X

Драйверы DeckLink позволяют работать со многими программными продуктами для видеомонтажа, такими как Avid Media Composer, Final Cut Pro, Premiere Pro, Symphony и News Cutter. Кроме того, обеспечена полная совместимость с приложениями для создания визуальных эффектов: Fusion, After Effects CC и Photoshop CC. Для работы над звуковым сопровождением можно использовать ProTools, Nuendo и Cubase, а для обработки потокового видео — Flash Media Encoder, Wirecast и Livestream Procaster.

Windows

Пользователи Windows получают доступ к огромному количеству приложений, потому что платы DeckLink поддерживают драйверы WDM, DirectShow и QuickTime. Монтаж можно выполнять в Avid Media Composer, Avid News Cutter, Premiere Pro, Sony Vegas Pro, Corel Video Studio, CyberLink Power Director и MAGIX Video Pro. Для создания визуальных эффектов реализована поддержка Fusion, After Effects CC и Photoshop CC. В число приложений для работы со звуком входят Steinberg Nuendo и Cubase, а для потокового видео предусмотрена совместимость с Flash Media Encoder, Xsplit Broadcaster, Wirecast и Livestream Procaster.

Linux

Платы DeckLink используют открытый стандарт и идеально подходят для создания собственных приложений на платформе Linux. Наличие бесплатного пакета SDK упрощает разработку решений для особых потребностей, а также применение других программных продуктов. На компьютерах с операционной системой Linux для записи и воспроизведения с помощью DeckLink можно использовать приложение Blackmagic Design Media Express.

Разъемы

Видеовыходы SDI

Один, с возможностью переключения между SD и HD (10 бит)

Вывод звука через SDI

Восемь каналов, встроенных в сигналы SD и HD

Видеовыходы HDMI

Один разъем HDMI 1.4 типа A

Вывод звука через HDMI‑выход

Восемь каналов, встроенных в сигналы SD и HD

Подключение к компьютеру

4-линейная плата PCI Express, совместимая со слотами х4, х8 и х16

Поддерживаемые кодеки

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое видео 4:2:2 (8 бит), несжатое видео 4:2:2 (10 бит)

Программное обеспечение

Программное обеспечение в комплекте

Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.

Обновление внутреннего ПО

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Физическая установка

1-линейная плата PCI Express, совместимая со слотами х1, х4, х8 и х16 для Mac OS, Windows и Linux. Для работы на платформе Mac OS необходим компьютер Mac Pro со слотами PCI Express. Полный перечень системных требований содержится в разделе «Поддержка».

Программные приложения

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

Другие поддерживаемые приложения:

The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play/Live/In, Softron MovieRecorder и MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro и Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One и CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity и InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Форматы SD, Burst Video WebClip2Go & [REC]Marker, Zoom

Стандарты видео

Форматы SD

525i/59,94 NTSC; 625i/50 PAL

Форматы HD

720p/50/59,94/60
1080p/23,98/24/25/29,97/30 1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60

Интерфейс SDI

В соответствии со стандартами SMPTE 259M и 292M

Поддержка метаданных через SDI

RP 188/SMPTE 12M-2 и скрытые субтитры

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Цветовое разрешение

8 и 10 бит

Цветовая субдискретизация

YUV 4:2:2

Цветовое пространство

REC 601, REC 709

Настройка интерфейса HDMI

Автоматическая настройка HDMI при подключении дисплея

Разрешение HDMI

Передача изображения в полном HD-разрешении на подключенные устройства

Скорость передачи данных

Видеоинтерфейсы HDMI и SDI позволяют переключаться между стандартным и высоким разрешениями

Обработка сигналов

Преобразование цветового пространства

Аппаратное в режиме реального времени

Понижающая конверсия из HD в SD

Понижающая конверсия на программном уровне при воспроизведении видео

Перекрестная HD‑конверсия

Программная перекрестная конверсия из 720p в 1080HD при выводе изображения

Создание эффектов в реально м времени

Поддержка интегрированных эффектов DaVinci Resolve, Final Cut Pro X. Возможность работы с Adobe Premiere Pro Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.

Физические размеры

Операционные системы

Mac 11.1 Big Sur,
Mac 12.0 Monterey или более поздняя версия

Только Mac с процессором Intel

Windows 8.1, 10 и 11 (64-разрядная версия в каждом случае)

Linux

Питание

Потребляемая мощность

4 Вт

Условия эксплуатации

Рабочая температура

От 5° до 40° C

Температура хранения

От -20° до 45° C

Относительная влажность

От 0% до 90% (без конденсации)

Комплект поставки

DeckLink Mini Monitor

Защитная крышка низкопрофильного слота
