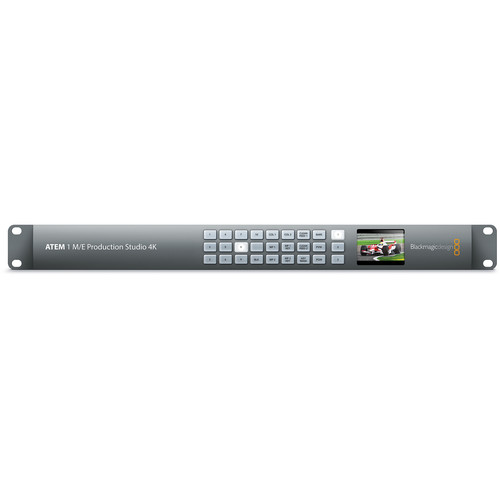

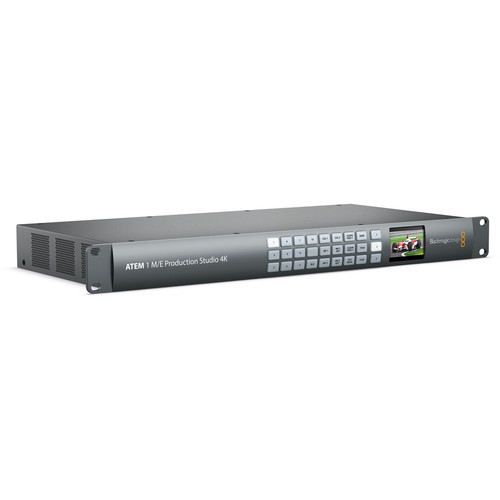

Blackmagic ATEM 1 M/E Production Studio 4K

ATEM 1 M/E Production Studio 4K с поддержкой SD, HD и Ultra HD для подключения камер, дисковых рекордеров и компьютеров. Модель имеет 10 входов, четыре модуля первичного кеинга и модули вторичного кеинга, встроенный звуковой блок, режим многооконного мониторинга, три дополнительных выхода и емкую библиотеку мультимедиа для хранения клипов. ATEM 1 M/E Production Studio 4K позволяет выполнять цветовой кеинг, создавать переходы и цифровые видеоэффекты.

ATEM Production Studio 4K
Самые современные эфирные видеомикшеры
Техника линейки ATEM дает возможность провести прямую трансляцию на самом высоком профессиональном уровне. Благодаря поддержке SD-, HD- и Ultra HD-форматов она позволяет выводить в эфир сигналы разных источников, включая камеры, дисковые рекордеры и компьютеры. С помощью этих видеомикшеров легко выполнять цветовое наложение и вторичный кеинг, запускать переходы, использовать мультимедиа, режим многооконного мониторинга и звуковой блок. Максимально оснащенные модели имеют до 20 SDI-входов, режим SuperSource для создания комбинированного изображения, процессор цифровых эффектов и до шести дополнительных выходов, а более емкая память обеспечивает хранение клипов кинематографического качества.

ATEM 4 M/E Broadcast Studio 4K
Четыре блока M/E на 20 источников сигнала, интерфейс 12G-SDI и 16 модулей цветового кеинга с поддержкой Ultra HD и высокой кадровой частоты
ATEM 4 M/E Broadcast Studio 4K  компактный видеомикшер для производства контента с высокой кадровой частотой и в самых последних форматах вплоть до Ultra HD 2160p/59,94. Он имеет по четыре усовершенствованных модуля цветового кеинга на каждый блок M/E, два выхода для многооконного мониторинга в Ultra HD, процессор цифровых 2D-эффектов и режим SuperSource для создания комбинированного изображения несколькими способами. На каждом входе выполняется повторная синхронизация, а интерфейс 12G-SDI позволяет автоматически переключаться между любыми разновидностями HD и Ultra HD с передачей всех потоков по одному кабелю BNC. Сегодня ATEM 4 M/E Broadcast Studio 4K можно использовать для работы с HD-материалом, а при готовности студии к стандартам завтрашнего дня — с разрешением Ultra HD!

ATEM 1 M/E Advanced Panel
Производство программ на вещательном уровне
ATEM 1 M/E Advanced Panel  аппаратная панель профессионального класса для управления любыми видеомикшерами ATEM. Отличаясь современным дизайном и поддерживая последние технологии вещательного производства, она имеет встроенный ЖК-дисплей и эргономичные кнопки с подсветкой, настраиваемыми ярлыками и компактными экранами, которые облегчают идентификацию потоков. Для работы с цифровыми эффектами и управления камерой предусмотрен джойстик, для запуска переходов — фейдер. Клавиши Shift позволяют удвоить количество используемых входов и получить в общей сложности 20 источников изображения. Небольшой форм-фактор, дающий возможность установить ATEM 1 M/E Advanced Panel в стандартную стойку с оборудованием, делает эту модель идеальным выбором для работы в мобильных условиях.

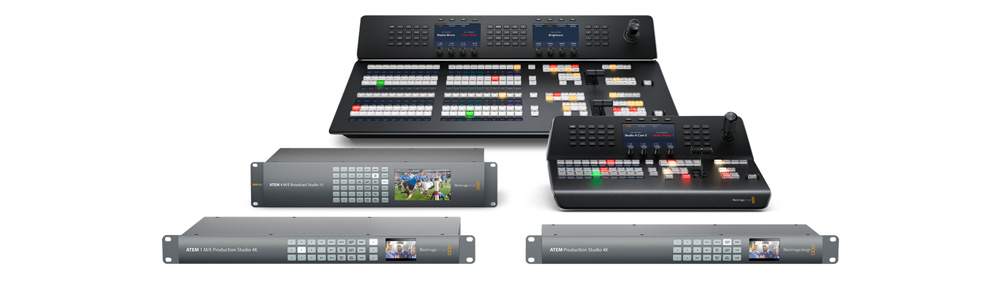

Видеомикшеры ATEM
Техника для профессиональной работы с SD, HD и Ultra HD

Эфирные видеомикшеры ATEM отличаются портативными размерами и простотой подключения, что делает их идеальным решением для ТВ-студий, общественных и религиозных организаций, а также учебных учреждений. Благодаря компактному дизайну они превосходно подходят для использования в мобильных условиях и передвижных телевизионных станциях с ограниченным пространством для оборудования. Поддерживая практически все разновидности SD, HD и Ultra HD, модели линейки ATEM дают полную свободу в выборе материала и позволяют в любой момент времени перейти на самый последний формат Ultra HD.

Больше возможностей при ведении прямых трансляций
Сочетание передовых технологий и мощного функционала
Теперь производство материала в реальном времени можно вести на совершенно новом уровне. Модели линейки ATEM имеют весь функционал, необходимый для показа концертов, спортивных соревнований, театральных постановок и конференций. На массовых мероприятиях их подключение к большим экранам высокого разрешения обеспечивает непревзойденный уровень изображения в формате Ultra HD. Сегодня многие публичные события проходят с использованием светодиодных дисплеев и проекторов, и теперь у вас есть техника для их трансляции без потери качества!

Инновационный дизайн
Стильный вид и сверхкомпактный размер
Модели ATEM имеют стильную переднюю панель из полированного алюминия и специальные кнопки для использования дополнительных выходов. Встроенный дисплей служит для просмотра выводимых сигналов, а также для контроля технических параметров во время настройки. Видео- и аудиоразъемы позволяют работать практически с любыми разновидностями форматов SD, 720p HD, 1080i HD, 1080p HD и Ultra HD. Интегрированный блок питания поддерживает разное напряжение, поэтому видеомикшер можно подключать к сети в любой стране мира.

Мощное программное и аппаратное управление
Два способа контроля
При использовании микшеров ATEM у видеорежиссера есть разные варианты контроля рабочего процесса. Входящее в комплект поставки программное приложение позволяет полноценно управлять техникой с компьютера на платформе Mac или Windows. Для работы в динамичных условиях прямого эфира можно дополнительно приобрести аппаратную консоль ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel или ATEM 4 M/E Advanced Panel. Они обеспечивают еще более быстрое переключение с помощью кнопок, ручек и фейдеров. Дополнительно предусмотрен пакет SDK, предназначенный для создания собственных решений. Только линейка ATEM имеет такие удобные опции!

Разъемы, обеспечивающие максимально высокое качество
Совместимость с SDI- и HDMI-оборудованием для работы в SD, HD и Ultra HD

Входы
Микшеры ATEM имеют входы 6G-SDI и HDMI, которые позволяют работать с форматами SD, HD и Ultra HD вплоть до 2160p/30. На ATEM Broadcast Studio 4K предусмотрен интерфейс 12G-SDI с 20 разъемами для видео в высоком и сверхвысоком разрешении до 2160p/60. Все входы поддерживают встроенный звук и кадровую синхронизацию, поэтому можно использовать технику без функции genlock (например, ноутбук) для вывода презентаций PowerPoint в режиме реального времени. ATEM также имеет два симметричных аудиовхода XLR для подключения профессионального оборудования и разъем Hi-Fi для таких бытовых устройств, как iPod.

Выходы
Микшер имеет все интерфейсы, необходимые для записи мастер-копии и одновременной трансляции материала. Наличие программных разъемов, понижающей конверсии и дополнительных выходов позволяет получать чистое изображение для передачи на уличные светодиодные экраны, проекторы, дисковые рекордеры, мониторы и вещательные деки. Режим многооконного мониторинга поддерживает стандарт 1080i HD, поэтому к устройству можно подключить любой телевизор или дисплей. Для вывода звука предусмотрен отдельный симметричный XLR-выход, при этом выполняется встраивание аудиосигнала в видеопоток.

Многооконный мониторинг
Один экран для просмотра всех сигналов
С помощью многооконного режима все сигналы, поступающие на микшер ATEM, легко просматривать на одном дисплее с SDI- или HDMI-интерфейсом. Выход поддерживает стандартный формат 1080i HD, поэтому даже при работе с SD- или Ultra HD-разрешением для вывода подойдет обычный телевизор. Есть возможность настроить расположение окон и присвоить им имена. Мониторинг позволяет одновременно видеть транслируемую программу и все источники изображения. На выбор предлагается четыре разных конфигурации экрана.

Оригинальные переходы
Добавление эффектов при смене источников изображения
Линейка ATEM позволяет в режиме реального времени создавать большое количество высококачественных эффектов в SD-, HD- и Ultra HD-разрешении. Благодаря склейке, погружению и вытеснению контент в прямом эфире будет соответствовать самым высоким вещательным стандартам. Все переходы запускаются мгновенно с полным контролем таких параметров, как тип, шаблон, продолжительность и другие свойства, поэтому с их помощью можно создавать свой фирменный стиль трансляции. Видеомикшеры ATEM 1 M/E Production Studio 4K и ATEM 2 M/E Production Studio 4K также поддерживают анимирование и цифровые видеоэффекты.

Цифровые видеоэффекты
Позиционирование, кадрирование, вращение и масштабирование в реальном времени
Модели ATEM 1 M/E Production Studio 4K, 2 M/E Production Studio 4K и 4 M/E Broadcast Studio 4K имеют мощный процессор цифровых эффектов. С его помощью можно с исключительным качеством позиционировать, кадрировать, вращать и масштабировать изображение в реальном времени. Это позволяет на профессиональном уровне создавать картинку в картинке с настраиваемыми 3D-границами, тенями и освещением. Сжатие, выталкивание, быстрое перемещение, вращение и вытеснение с графикой при смене источников сделают видеоряд более динамичным и интересным!

SuperSource
На видеомикшерах ATEM с режимом SuperSource можно быстро формировать композицию из разных источников. Модели ATEM 2 M/E Production Studio 4K и ATEM 4 M/E Broadcast Studio 4K позволяют создавать пять полностью независимых слоев с разными потоками, при этом четыре модуля кеинга поддерживают работу с любым входом. Функция SuperSource незаменима при многокамерной трансляции с участием нескольких человек, потому что процессор цифровых эффектов и блоки M/E остаются свободными для выполнения других задач. Изображение, полученное таким способом, легко сохранить и использовать в будущем.

Два медиаплеера
Емкая память для графики
У эфирных видеомикшеров ATEM есть выделенная память для хранения мультимедиа, куда можно загружать графику для выполнения кеинга. Поддерживаются все популярные форматы, при этом входящий в комплект поставки плагин обеспечивает работу с материалами непосредственно из Photoshop CC. ATEM Production Studio 4K позволяет хранить до 32 статичных RGBA-изображений в Ultra HD, а ATEM 4 M/E Broadcast Studio 4K — 64 таких изображения и 180 кадров видео в Ultra HD или 720 кадров в 1080 HD.

Современные инструменты кеинга
Новые возможности цветового наложения
Все микшеры линейки АТЕМ оснащаются встроенными инструментами цветового, яркостного, линейного и фигурного кеинга, а на ATEM 4 M/E Broadcast Studio 4K дополнительно предусмотрены самые современные средства наложения для композитинга исключительно высокого качества. С их помощью можно сделать выборку параметров с использованием определенной области, задать настройки переднего плана и фона, выполнить коррекцию краев и удалить такие погрешности, как разлив цвета или блики. Для решения подобных задач на ATEM 4 M/E Broadcast Studio 4K каждый блок M/E имеет четыре таких модуля, которые позволяют создавать целый ряд многослойных эффектов. Кроме того, все модели ATEM имеют по два отдельных модуля вторичного кеинга, предназначенные для работы с логотипами, титрами и другой эфирной графикой.

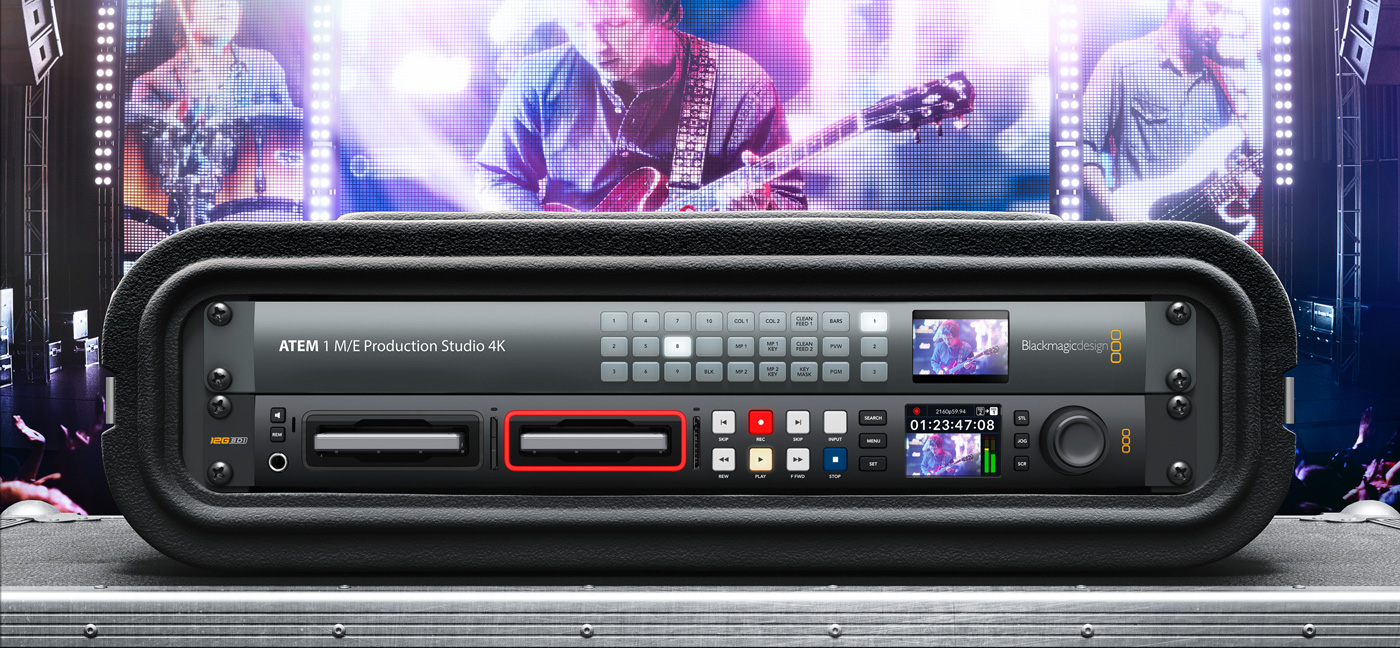

Управление рекордерами HyperDeck
Воспроизведение в прямом эфире клипов, записанных на HyperDeck
Видеомикшеры ATEM допускают подключение до четырех SSD-рекордеров Blackmagic HyperDeck, которые служат для вывода готового материала в эфир. Для каждого устройства предусмотрено отображение списка клипов, выбор одного из них и воспроизведение с помощью функции Pre-Roll в необходимое время. Макрокоманды позволяют записывать поступающий с камеры сигнал и затем показывать это видео. Теперь в программу можно добавлять рекламные ролики и повторы отдельных кадров, причем не только на обычной скорости, но и в замедленном режиме!

Макрокоманды
Самый быстрый способ настройки и использования функций
Макрокоманды отражают последовательность действий для переключения с одного источника изображения на другой при заданных настройках кеинга, звука и камеры. С их помощью можно автоматизировать работу с видеомикшером ATEM при использовании как программной, так и аппаратной панели управления. Команды сохраняются в виде редактируемых файлов XML, допускающих объединение друг с другом для выполнения любого количества операций, которые физически нельзя проделать вручную. После создания нужной конфигурации она становится доступной для немедленного копирования и воспроизведения!

Исключительное качество Ultra HD
Сверхвысокое разрешение 3840 x 2160
Модели АТЕМ — первые в мире эфирные видеомикшеры с поддержкой Ultra HD. Разрешающая способность Ultra HD в четыре раза выше по сравнению с 1080 HD и составляет 3840 x 2160 пикселей. При выборе режиме Ultra HD оба медиаплеера, все модули первичного и вторичного кеинга, переходы, процессор цифровых эффектов и генераторы цвета будут использовать Ultra HD. Даже если сегодня ваши проекты выполняются в форматах SD или HD, с ATEM вы будете всегда готовы к работе с Ultra HD!

Универсальный интерфейс 6G‑SDI
Поддержка SD, HD и Ultra HD
Все модели ATEM имеют интерфейс 6G-SDI с BNC-разъемом, что позволяет подключаться к современной вещательной Ultra HD-технике и SD- или HD-оборудованию для работы с материалом в любых SDI-форматах, от стандартной и высокой четкости до Ultra HD 2160p/30. Благодаря такой универсальности на одном видеомикшере можно использовать SD, 720p, 1080i и 1080p с частотой до 60 кадров/с, а при необходимости переходить на Ultra HD 30 fps и получать разрешение в четыре раза выше по сравнению с HD!

Новейшая технология 12G‑SDI
Высокая частота кадров для динамичных сюжетов
ATEM 4 M/E Broadcast Studio 4K оснащается интерфейсом 12G-SDI, благодаря которому эта модель поддерживает вывод материала с частотой кадров вдвое выше, чем остальные видеомикшеры ATEM, вплоть до 2160p/60. Помимо Ultra HD до 60 fps, можно использовать и такие привычные форматы, как 720p, 1080i и 1080p. Только 12G-SDI позволяет работать с Ultra HD-контентом с помощью одного BNC-кабеля и в то же время подключать традиционное HD‑оборудование.

1080p60 HD                                  2160p30 Ultra HD                                       2160p60 Ultra HD



Дистанционный контроль камеры
Полное управление с видеомикшера
Панель ATEM Software Control обеспечивает полноценный контроль параметров камеры. При работе с Blackmagic URSA Broadcast и Blackmagic Studio Camera для этого используется входящий SDI-сигнал программного изображения, с помощью которого можно удаленно управлять настройками и установкой цвета. Предусмотрены два вида интерфейса: традиционный блок типа CCU и режим цветокоррекции, который применяется для первичного грейдинга в системе DaVinci Resolve. Опыт установки цвета в DaVinci Resolve позволит сделать видеоряд еще более ярким и интересным!

Профессиональный звуковой блок
Многоканальное микширование аудио с камер в режиме реального времени
Все модели ATEM имеют встроенный звуковой блок, мощные возможности которого позволяют работать с сигналами разных каналов. Можно добавлять аудио с камеры к видео, поступающему на входы HDMI и SDI, а также использовать внешнюю дорожку с аналогового аудиовхода XLR или Hi-Fi. Предусмотрены два вида микширования: прямое переключение и режим AFV, когда уровень аудиосигнала снижается автоматически при смене источников. Аналоговые аудиовходы обеспечивают совместимость с микрофонами, звуковыми пультами, музыкальными плеерами и другим оборудованием.



Аппаратная панель ATEM для ускорения работы
ATEM Production Studio 4K позволяет использовать один из трех аппаратных пультов ATEM Advanced Panel, каждый из которых имеет традиционную архитектуру M/E, встроенные ЖК-дисплеи для вызова меню, кнопки с настраиваемой подсветкой и компактными экранами для отображения ярлыков, джойстик для добавления цифровых эффектов и фейдер. Кроме того, есть возможность создавать и запускать макрокоманды. Количество кнопок для входящих сигналов зависит от модели: на 1 M/E их 10, на 2 M/E — два ряда по 20, а на 4 M/E — четыре по 40 на блок, причем в последнем случае ЖК-дисплеев уже четыре, и все они поддерживают независимое системное управление.

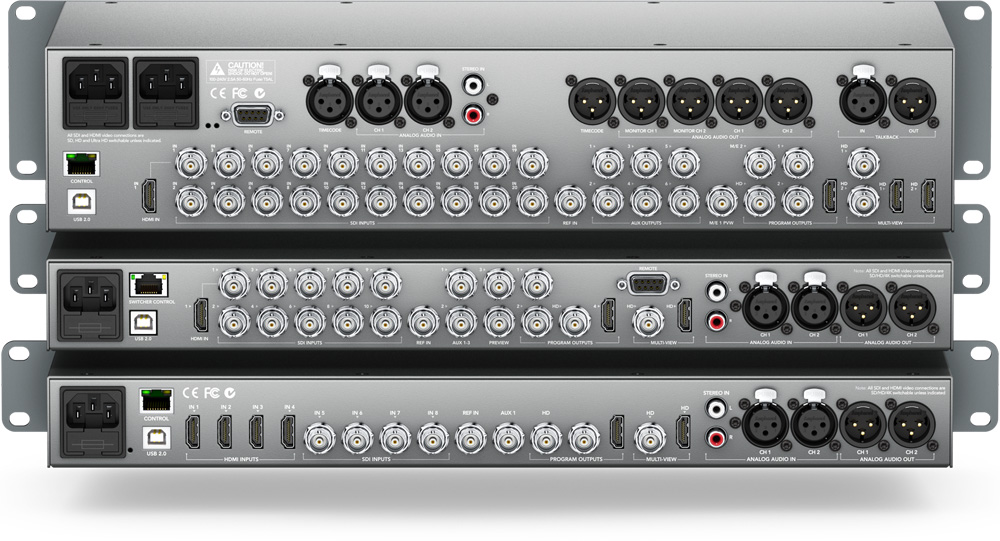

Входы SDI и HDMI
Модель, отвечающая требованиям рабочего процесса
В зависимости от требований рабочего процесса можно выбрать одну из трех модификаций ATEM. Модель ATEM Production Studio 4K имеет восемь входов, по четыре для интерфейсов HDMI и SDI. Для крупных студий подойдут ATEM 1 M/E Production Studio 4K (10 SDI-входов) и ATEM 2 M/E Production Studio 4K (20 SDI-входов, один из которых снабжен разъемом HDMI). На всех интерфейсах SDI и HDMI предусмотрено переключение между телевизионными стандартами SD, HD и Ultra HD.

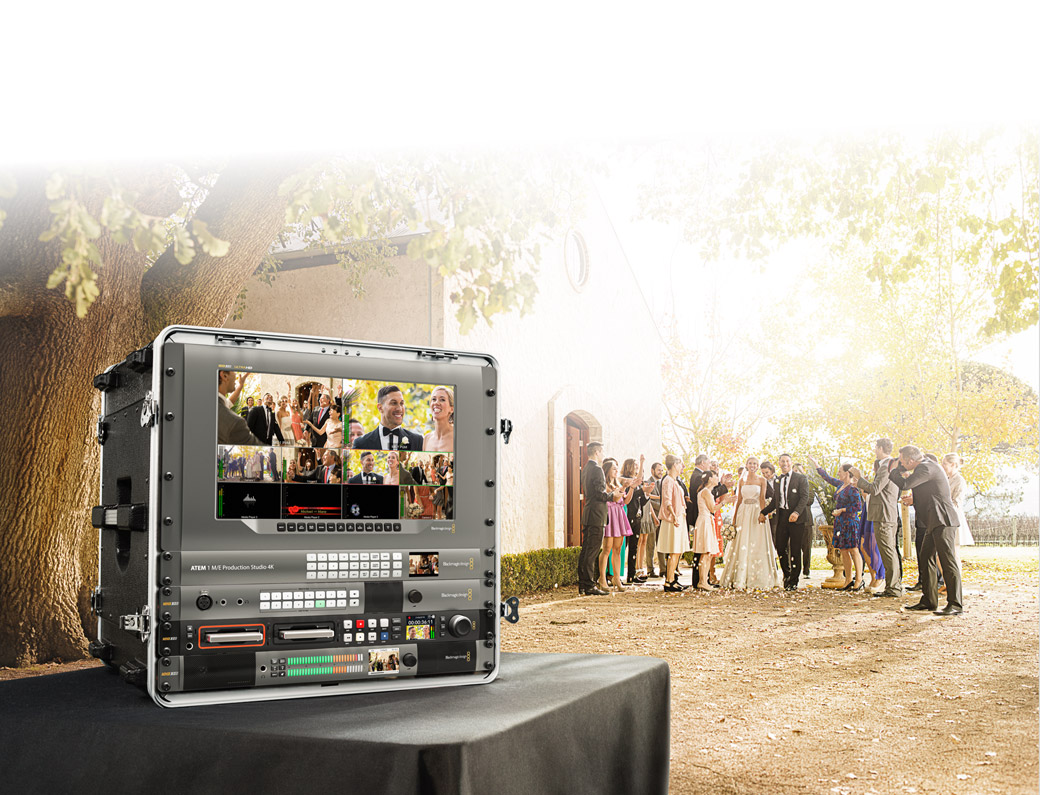

Свадебные торжества
Многокамерная съемка романтического события
Видеомикшеры ATEM идеально подходят для работы над свадебными фильмами, которые создаются в реальном времени с использованием нескольких камер. Такая съемка позволяет лучше передать атмосферу события с помощью плавных переходов от общих планов к крупным и переключения между источниками. Благодаря этому гости увидят прибытие молодоженов на экране телевизора или проектора, установленного внутри помещения.

Конференции и презентации
Доклад на уровне телевизионной программы
Видеомикшер ATEM позволяет создавать целую телевизионную программу из выступлений на конференциях. При многоракурсной съемке докладчика и аудитории можно показать реакцию слушателей на основные заявления оратора, а при подключении компьютера к ATEM через вход HDMI легко выводить слайды презентации на проектор через дополнительный выход. Такая схема обеспечивает не только демонстрацию наглядного материала, но и его монтаж в конечную версию.

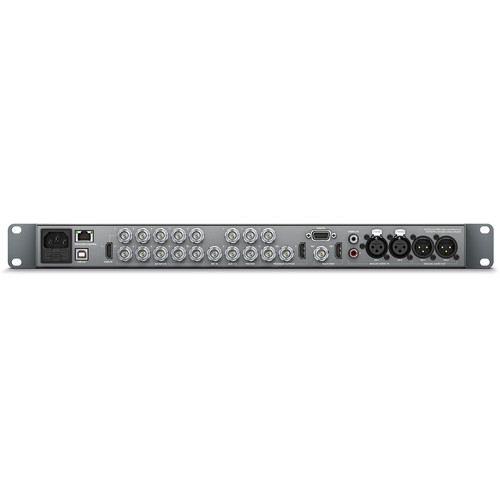

Разъемы

Общее количество видеовходов

11 (из них 10 активных)

Общее количество видеовыходов

10

Общее количество дополнительных выходов

3

Скорость передачи через SDI

270 Мбит/с; 1,5; 3 и 6 Гбит/с

Общее количество аудиовходов

2 x XLR, 2 x RCA

Общее количество аудиовыходов

Два разъема XLR для программного звука

Разъемы для тайм‑кода

Нет

Синхровход

Tri-Sync или Blackburst

Повторная синхронизация на входе

На всех 20 разъемах

Видеовходы SDI

10, с возможностью переключения между SD,
HD и Ultra HD 4K (10 бит). Двухканальный встроенный звук.

Видеовход HDMI

Один, типа A с возможностью переключения между SD, HD и Ultra HD 4K (10 бит). Двухканальный встроенный звук.

Вывод аналогового звука

2 x XLR

Вывод звука через SDI

Двухканальный звук, выводимый на все выходы

Программные выходы SDI

Два, с возможностью переключения между SD, HD и Ultra HD 4K (10 бит)

Программный выход HDMI

Один, типа A с возможностью переключения между SD, HD и Ultra HD 4K (10 бит)

Программный выход SDI с возможностью понижающей конверсии

Один (преобразование из Ultra HD 4K в HD, 10 бит)

Выход SDI для предварительного просмотра

Один, с возможностью переключения между SD, HD и Ultra HD 4K (10 бит)

Многооконный мониторинг

1

Выходы SDI для многооконного мониторинга

1

Выходы HDMI для многооконного мониторинга

1

Подключение панели управления

Через порт Ethernet по стандарту 10/100/1000 BaseT, с подключением напрямую или через локальную сеть

Выход Tally

С помощью подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки)

Подключение к компьютеру

Один порт USB 2.0

Операционные системы

Mac 10.14 Mojave,
Mac 10.15 Catalina или более поздняя версия

Windows 8.1 и 10

Физические размеры
