SWIT M-1073H

Мультиформатная мониторная сборка

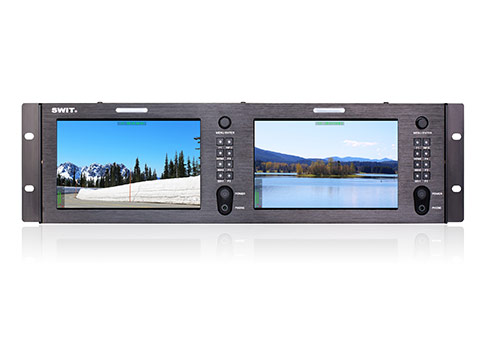

M-1073H - контрольная мультиформатная сборка из 2-х LCD мониторов с диагональю экрана 7 дюймов, разрешением панели 1920×1200 пикселей, настраиваемой цветовой температурой, конрастностью 1000:1 и углом обзора 160° по вертикали и горизонтали.

Входы и выходы

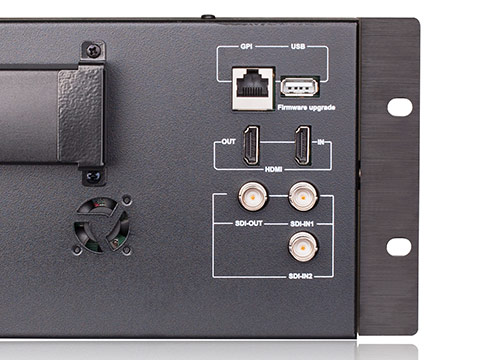

Монитор M-1073H имеет SDI и HDMI интерфейсы. Два переключаемых BNC разъема с поддержкой 2K/3G/HD/SD форматов и HDMI вход спецификации 2.0 с поддержкой 4K60p.

Мониторинг встроенного звука

M-1073H поддерживает декодирование и отображение на экране 16-и каналов звука встроенных в SDI и 2-х каналов в HDMI. К отображению в шаблоне аудиометра доступны варианты 2-8-16 каналов. Для мониторного контроля через разъем miniJACK 3,5мм для подключения наушников, расположенного на передней панели, доступны только два выбранных канала.

Поддержка стандарта Rec.709

M-1073H может работать с цветовым пространством Rec.709 испльзуемым в цифровых кинокамерах, преобразовывая его в LUT, включая Log-C, C-log, S-log2，S-log3, V-log, J-log1, RedLogFilm. Кроме этого, Вы можете импортировать 3DLUT в монитор используя обычный USB накопитель.

Функционал FPGA

В мониторе M-1073H доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.

Индикация Tally

На переднюю панель корпуса M-1073H вынесенны лампы Tally. Управление включением производится через разъем GPI(RS485). Цвет лампы выбирается в меню и может быть красным, желтым, зеленым.

Источник питания

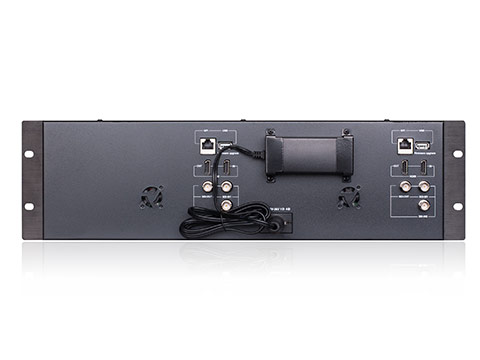

Питание мониторной сборки обеспечивает внешний адаптер установленный на задней крышке M-1073H и подключаемый через разъем XLR 4-pin. Напряжение питния сборки универсальное 6,5-36В.

Монтаж в стойке

Сборка поставляется в комплекте с креплением 3U для монтажа в стойку 19". Угол наклона мониторной сборки относительно стойки составляет ±30°.
