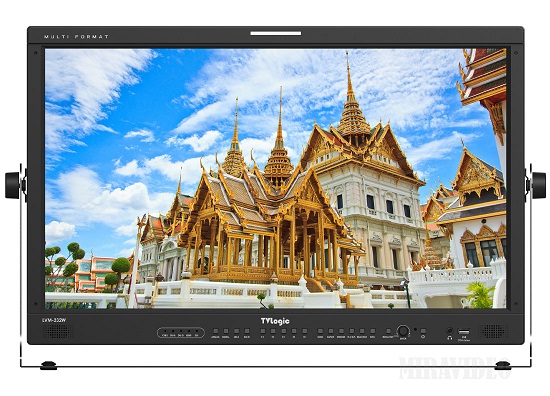

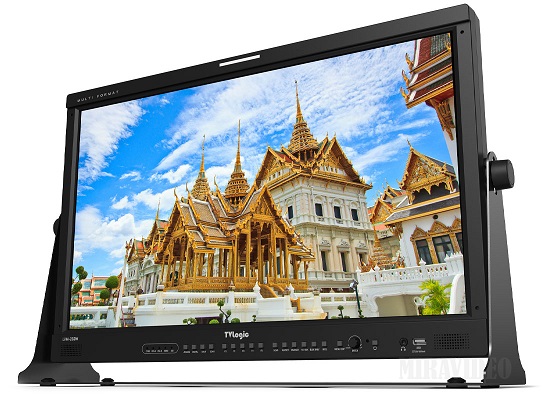

Монитор TVlogic LVM-232W-A

Контрольный мультиформатный LCD монитор

LVM-232W-A - контрольный мультиформатный LCD монитор с диагональю экрана 23 дюйма, разрешением панели 1920x1080 пикселей и универсальным входом питания 220/12В. Эти характеристики позволяют использовать монитор LVM-232W-A как в стационарном, так и выездном варианте, предоставляя пользователю большой угол обзора и поддержку различных форматов видео через CVBS, SDI, HDMI или DVI вход.

Встроенные FPGA функции

3G-SDI Level A/B, Blue Only, Focus Assist, H/V Delay, Luma(Y') Zone Check, Mono, Range Error, UMD, User Aspect, Various Scan Modes, Zoom.

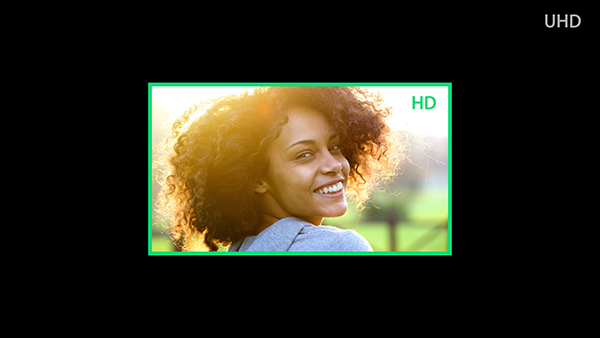

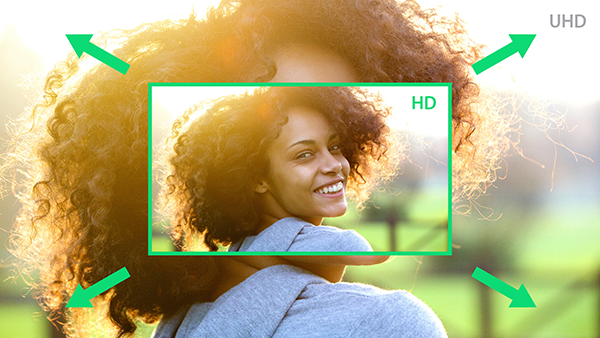

Режимы отображения пикселей 1:1 для SD/HD
Отображает исходное разрешение изображения без масштабирования в соответствии с определенным разрешением или соотношением сторон.

3G-SDI, уровень A/B
Поддерживает вход 3G-SDI уровня A/B.

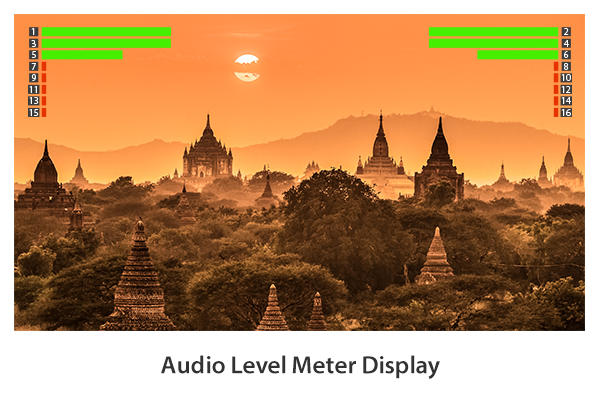

Дисплей индикатора уровня звука
Отображает уровень встроенного звукового сигнала вместе с видеосигналом, поступающим через разъем, такой как SDI или HDMI.

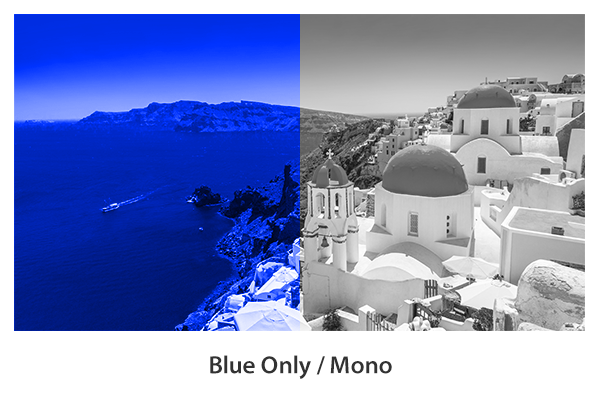

Только синий/моно
Красный и зеленый каналы не используются, а для отображения экрана используется только синий или монохромный канал. Эта функция используется для настройки цветовых тонов (тонов и насыщенности) экрана с помощью цветовой шкалы SMPTE. Например, после отображения канала «Синий» отрегулируйте «Цвет» (или «Насыщенность») и «Оттенок» (или «Оттенок»), чтобы исходные пурпурный и голубой были одинаковой яркости, а исходные серый и синий — одинаковой яркости.

Субтитры

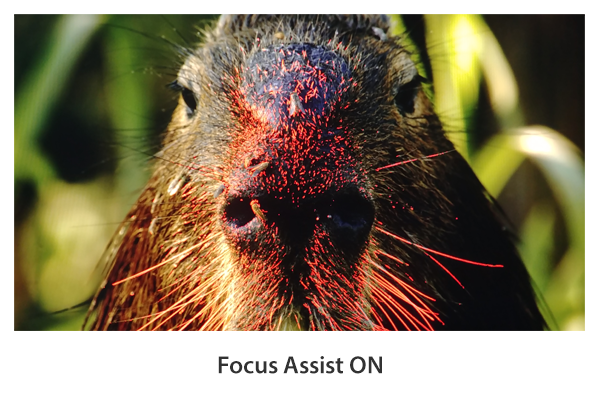

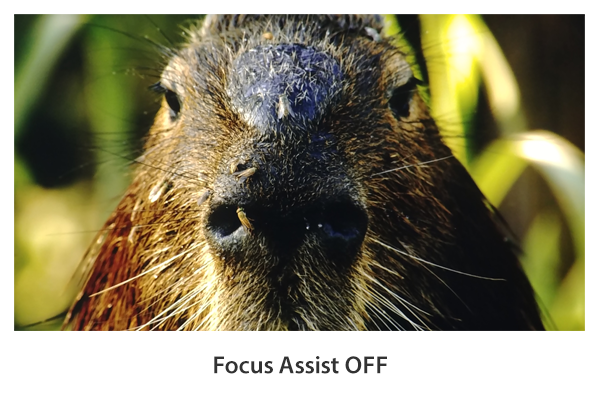

Помощь в фокусировке
Присваивает цвет пикселям на границах изображения, чтобы информировать пользователя о достижении наилучшего фокуса. С помощью этой функции пользователь может легко отличить сфокусированную область от расфокусированной, особенно при съемке с малой глубиной резкости.

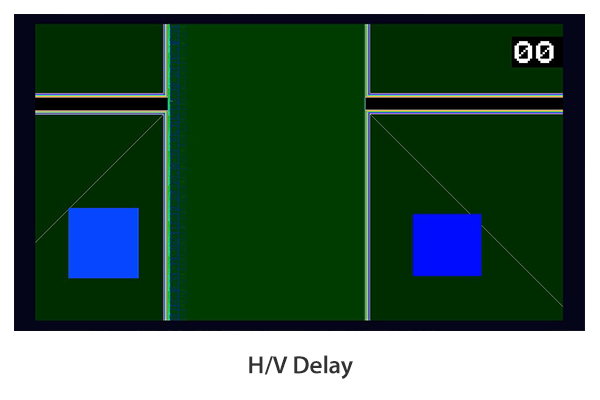

Задержка Г/В
Позволяет проверить область гашения и синхронизировать сигналы, отображая горизонтальные и вертикальные интервалы в центре экрана.

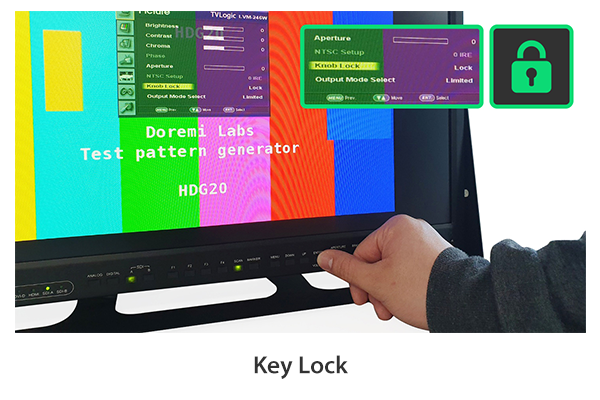

Замок
Key Lock — это функция защиты паролем экранного меню, чтобы неавторизованные пользователи не могли изменить настройки монитора.

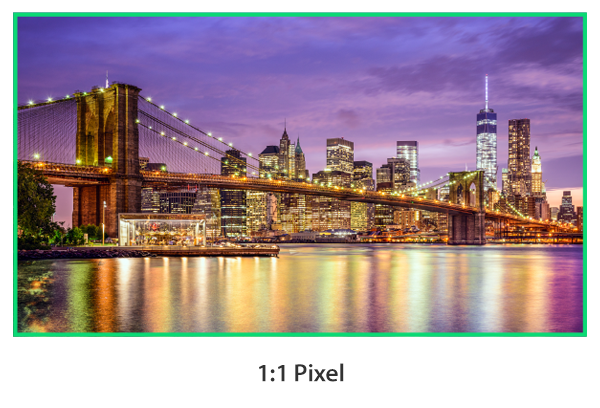

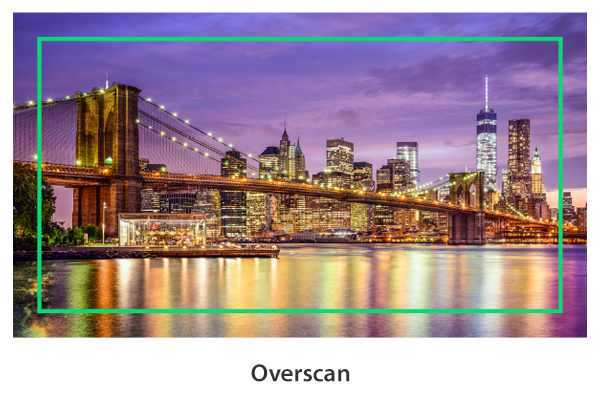

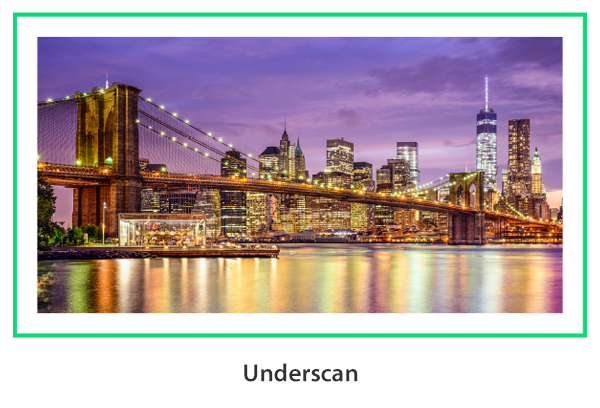

Различные режимы сканирования
Управляет размером изображения. Overscan: дополнительная область вокруг четырех краев изображения, которую зритель может не увидеть достоверно. Underscan: ограничивает размер изображения, чтобы на мониторе отображалось все, что видит камера. 1:1 пиксель: Отображает исходное разрешение изображения без масштабирования для соответствия определенному разрешению или соотношению сторон.

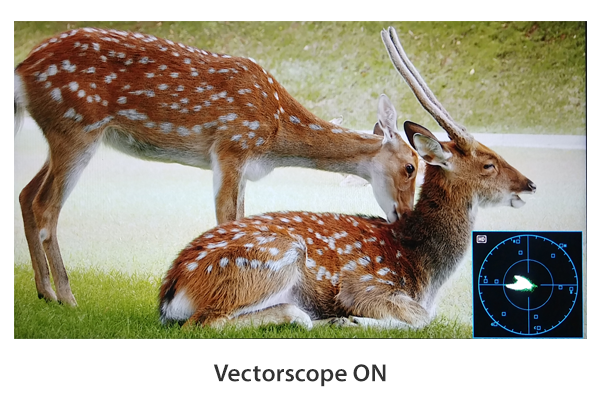

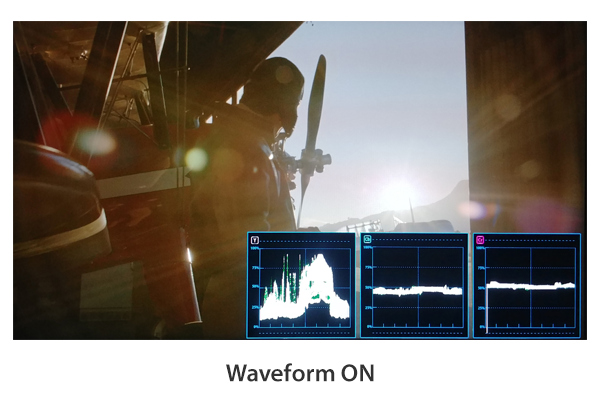

Осциллограмма сигнала/вектора
Waveform Y: отображает компоненты Luma(Y’), Cb, Cr входного сигнала в форме волны. Vector Scope: отображает компоненты цвета «B-Y» и «R-Y» входных сигналов на оси X-Y.

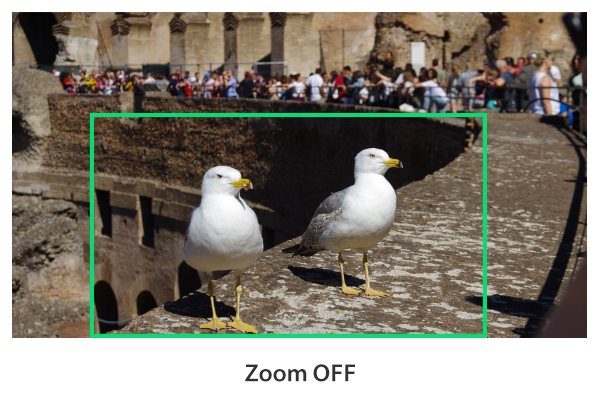

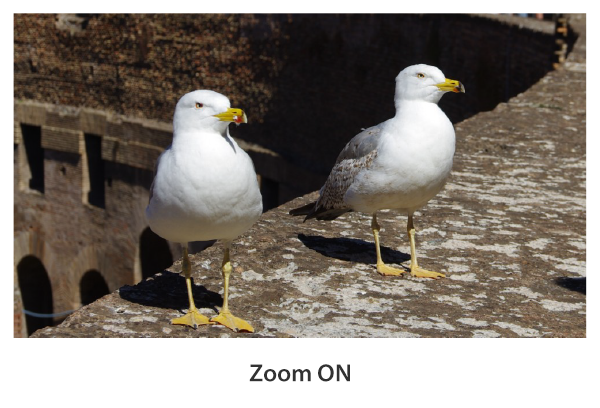

Zoom
Увеличивает входной сигнал от 0% до 90%.

Калиброка монитора

Все мониторы TVlogic поддерживают функцию Color Calibration. Это позволяет в процессе эксплуатации программно-аппаратным методом корректировать отклонение цветопередачи LCD панели до эталонного. Для калибровки панелей мониторов используются высококачественные оптические колориметры KLEIN и KONICA MINOLTA.

Опциональные принадлежности

Для монитора TVlogic LVM-232W-A можно приобрести допольнительные аксессуары: защитное стекло, площадка для крепления аккумулятора, крепление для установки в стойку 19", транспортный кофр.

Характеристики панели

Диагональ, дюймов: 23
Тип панели: LED
Разрешение, пикселов: 1920x1080
Соотношение сторон: 16:9
Глубина цвета: 16,7 млн. цветов
Угол обзора по вертикали: 178
Угол обзора по горизонтали: 178
Яркость: 250 Cd/m2
Контрастность: 1000:1

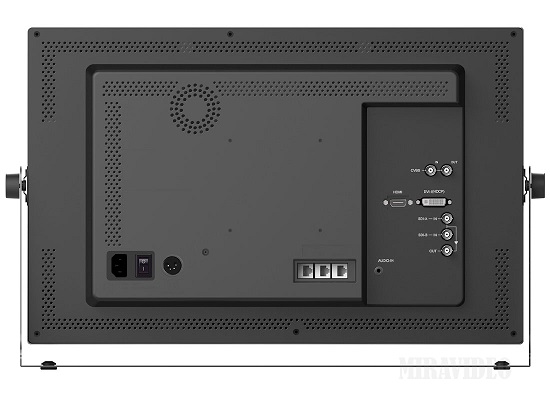

Входы
BNC (x1): CVBS
BNC (x2): 3G/HD/SD-SDI (A/B переключаемый)
DVI (x1): DVI-I с поддержкой HDCP
HDMI (x1): HDMI с поддержкой HDCP
RJ-45 (x1): UMD, ANC и DYNAMIC UMD с поддержкой протокола TSL
REMOTE (RJ-45): внешнее управление монитором (настраивается в меню)
Гнездо 3,5мм (x1): внешний аналоговый звук
XLR 4-pin (x1): питание монитра 12В
IEC 320 (x1): питание монитра AC 100~240В

Выходы
BNC (x1): CVBS проходной
BNC (x1): 3G/HD/SD-SDI проходной
Гнездо 3,5мм (x1): на передней панели для подключения наушников
Динамик: встроенный динамик
Поддерживаемое разрешение и форматы

АНАЛОГОВЫЙ ВХОД:
Composite 1.0Vpp (with Sync)

ВХОД SDI:
SMPTE-425M-A/B 1080i (60/59.94/50) 1080p (60/59.94/50/30/29.97/25/24/23.98/ 30sF/29.97sF/25sF/24sF/23.98sF)
SMPTE-274M 1080i (60/59.94/50) 1080p (30/29.97/25/24/24sF/23.98/23.98sF)
SMPTE-296M 720p (60/59.94/50)
SMPTE-260M 1035i (60/59.94) SMPTE-125M 480i (59.94)
ITU-R BT.656 576i (50)

ВХОД HDMI:
480i / 480p / 720p / 1080i VESA/IBM Modes

ВХОД DVI:
VESA/IBM Modes
Особенности
UMD: поддержка протокола TSL
Внешнее управление: GPI настраивается в меню монитора
Декодирование субтитров: CC-608 LINE 21/ANC, CC-708
Разъем USB: для обновления программного обеспечения

Общие характеристики
Требования к электропитанию: переменное 100~240В (50~60Гц), постоянное 12В
Потребляемая мощность: 60 Вт
Рабочая температура: от 0 до +40 C
Размеры: 552,5x354x66,1 мм
Вес: 6.9 кг

Комплект поставки
Монитор: 1 шт
Настольная подставка: 1 шт
Кабель питания IEC320/C13: 1 шт
