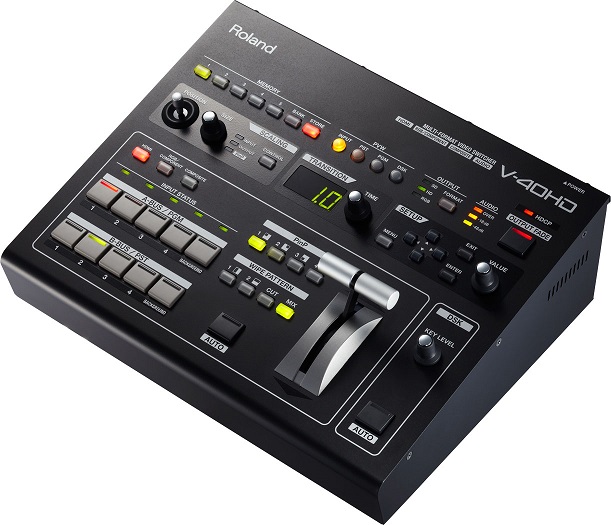

Roland V-40HD

V-40HD — действительно мультиформатный коммутатор. Это означает, что необходимость согласования формата входного сигнала с разрешением выходного отсутствует. Все входы оборудованы собственными схемами преобразования масштаба вещательного качества, которые соответствующим образом преобразуют характеристики входного сигнала согласно разрешению выбранного выхода.

Коммутатор V-40HD компании Roland оборудован двенадцатью входами, сигналы которых направляются на четыре канала (и еще один дополнительный, фоновый), и пятью выходами. Независимые схемы преобразования масштаба на входах и выходе позволяют подключать источники компонентных и композитных сигналов, а также сигналов форматов HDMI/DVI и RGB. Коммутатор поддерживает входное/выходное разрешение вплоть до 1080/60p или 1920x1200. В V-40HD реализована технология HDCP, позволяющая микшировать защищенные от копирования данные игровых приставок и Blu-ray с сигналами других источников, таких как компьютеры и камеры. Функция просмотра входных сигналов на мультиэкранном выходе обеспечивает удобство мониторинга при подключении к дисплею с входом HDMI.

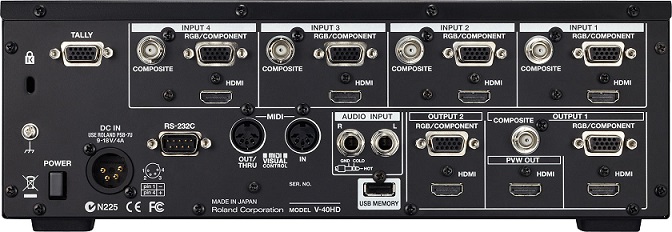

V-40HD оборудован четырьмя входными модулями (входы INPUT 1 — 4). В каждом из входных модулей имеются разъемы трех типов — HDMI, RGB/Component, и Composite, с помощью которых к коммутатору можно подключить 12 различных видеоустройств. Для вывода сигнала в V-40HD предусмотрено три выходных модуля: OUTPUT 1 (HDMI, RGB/Component, Composite), OUTPUT 2 (HDMI, RGB/Component) и PVW (HDMI).

Коммутатор поддерживает работу с видеосигналами 1080р (частота в два раза выше, чем при стандартном разрешении HD) и использует внутреннюю обработку формата 4:4:4/10 бит. Это позволяет с предельной степенью реалистичности и детализации передавать сигналы с камер и компьютеров.
*Output signal processing is 4:2:2/8-bit.

В V-40HD реализован режим HDCP, позволяющий принимать и переключать коммерческое цифровое видео таких источников, как диски Blu-ray или игровые консоли, закодированное в соответствии с технологией HDCP защиты цифровых данных от копирования. Это обеспечивает широкую свободу творчества, позволяя, например, комбинировать видео с дисков Blu-ray или планшетного компьютера с фоновым, которое передается "живьем" с камеры. Вывести результат на дисплей можно через выход HDMI.
* Для использования данных в коммерческих целях необходимо разрешение их правообладателя.
* В режиме HDCP доступен только выход DVI-D/HDMI. Использование выходов компонентного и композитного (Component и Composite) сигналов невозможно.
* Дисплей или проектор, скоммутированные с выходом DVI-D/HDMI, должны поддерживать функцию HDCP.

V-40HD позволяет заводить в него фоновую музыку, голос диктора или сигналы других источников аудио, микшировать и синхронизировать видео и аудио, а затем выводить результат по HDMI.

Вход

Масштабирование и настройка — V-40HD оборудован схемами преобразования масштаба, позволяющими производить настройки для каждого из выходов независимо. Благодаря этому входные сигналы различных разрешений можно выводить на дисплеи любых размеров.

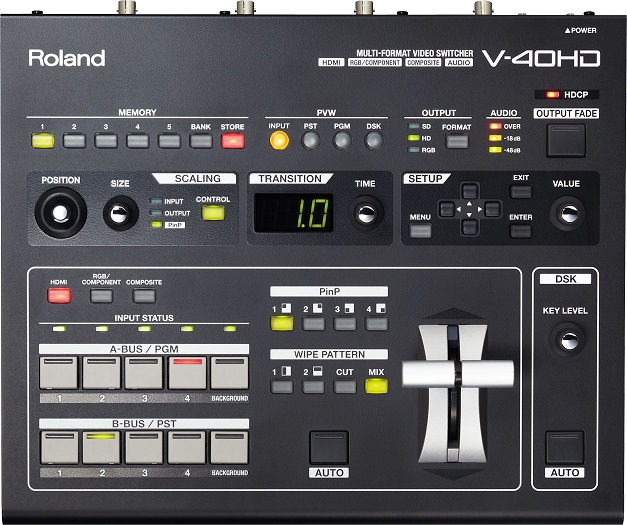

Селекторы входов — позволяют выбрать разъем HDMI, RGB/Component или Composite для каждого из входных модулей. С помощью всего лишь одного касания можно выбрать любой из трех источников, скоммутированных с соответствующим входом.

Входные разъемы с 1 по 4 — поддерживают прием сигналов трех форматов для каждого из входных модулей. [HDMI] — вплоть до WUXGA, [RGB/Component] — вплоть до WUXGA, [Composite] — 480i или 576i. * Входы HDMI поддерживают работу с внедренным аудио.

Внедрение аналогового аудио в видео HDMI — V-40HD оборудован входами для коммутации с аналоговым аудиооборудованием. С их помощью аналоговое аудио можно внедрить в выходной сигнал HDMI.

Выход

Селектор выходов — позволяет выбрать формат одного из трех типов для выходного сигнала. При каждом нажатии на кнопку происходит последовательное переключение между форматами SD, HD и RGB.

Селекторы мониторного сигнала — позволяют выбрать картинку, выводимую на мониторный предпросмотровый дисплей. Предусмотрена возможность вывода сигналов входов на разделенный на 4 зоны экран (INPUT), а также сигналов PST, PGM ил DSK. * Разрешение и частота регенерации мониторного выхода фиксированы — 1920 x 1080 / 60 Гц (прогрессивная развертка). * Используйте HDMI-монитор, поддерживающий работу с сигналами HDCP и 60p. * Если выбрана опция INPUT (вывод сигналов входов на разделенный на 4 зоны экран), частота кадров источников сигнала понижается.

Выходные разъемы — предназначены для коммутации мониторов, проекторов или записывающего оборудования. [HDMI] — вплоть до WUXGA, [RGB/Component] — вплоть до WUXGA, [Composite] — 480i или 576i. * В режиме HDCP видеосигналы через разъемы RGB/Component и Сomposite не выводятся.

Эффекты

DSK ( Downstream Keyer) — внедрение логотипов и текста в выходное видео. Логотипы и текст можно накладывать на комбинированные переключаемые видеосигналы. Поскольку переходы осуществляются на более низких слоях, логотип или текст видны постоянно. PinP — два изображения размещаются на одном экране. Предусмотрена возможность размещения внедренного экрана в одной из четырех позиций: слева вверху, слева внизу, справа вверху или справа внизу. Можно даже изменять размер внедренного экрана.

WIPE PATTERN — кнопки для выбора эффекта перехода.

ВИДЕОФЕЙДЕР — позволяет переключаться между источниками сигнала с регулируемой вручную скоростью. С помощью Т-образного видеофейдера можно осуществлять переходы между сценами и фейды вручную, с необходимой скоростью.

Функции

Кнопки MEMORY — предусмотрена возможность сохранения настроек коммутатора V-40HD в его внутреннюю память. Имеется пять банков по пять ячеек в каждом. Таким образом, можно сохранить в общей сложности 25 конфигураций.

Интерфейс управления

Управление V-40HD с помощью MIDI-устройств — к V-40HD можно подключить цифровой аудиомикшер компании Roland, например, M-200i V-Mixer, чтобы создать конфигурацию, в которой аудио переключается согласно видео. Чтобы увеличить количество входов, подключите еще один коммутатор V-40HD.

Использование RS-232C для дистанционного управления — с помощью компьютера или устройства дистанционного управления можно осуществлять контроль за переключением источников, работой эффектов и за другими функциями.

Порт USB для сохранения настроек встроенной памяти — предназначен для подключения накопителя USB и сохранения на него содержимого встроенной памяти.

Кроме того, в V-40HD имеется входная аудиошина, позволяющая настраивать параметры громкости и задержки и внедрять аудио в выходной сигнал HDMI. Эта функция может оказаться полезной при организации потоковой передачи или в приложениях записи.

Если включить функцию  Multi-Zoom, сигнал одного источника можно внутрисхемно подать еще на три входа, фактически соединив их последовательно. Схема преобразования масштаба может увеличивать любую точку видеокартинки, создавая ощущение, что подключены дополнительные камеры и формирую тем самым виртуальную мультикамерную среду. В состав дополнительных эффектов включены замещение более низкого слоя (DSK), "картинка в картинке" (PinP) и множество переходов.

Уникальная конструкция способствует эффективному отводу тепла, устраняя необходимость в использовании вентилятора охлаждения и позволяя сделать работу коммутатора практически бесшумной. Поддержка MIDI и RS-232 обеспечивает возможность управления и интеграции с такими устройствами, как V-Mixer, чтобы можно было удовлетворить потребности приложений, где аудио следует за видео, или контролировать работу коммутатора дистанционно.

V-40HD позволяет реализовывать разнообразные системные конфигурации и решать различные творческие задачи. Доступная цена V-40HD и мощный функционал видеокоммутатора позволяют организовать рабочий процесс согласно стандарту HD. V-40HD — это дальнейшее "усиление" линейки мультиформатных микшеров компании Roland, призванной удовлетворить запросы производства видеоматериала живых мероприятий, корпоративных, образовательных и храмовых приложений с использованием источников HDMI и компьютерных.
