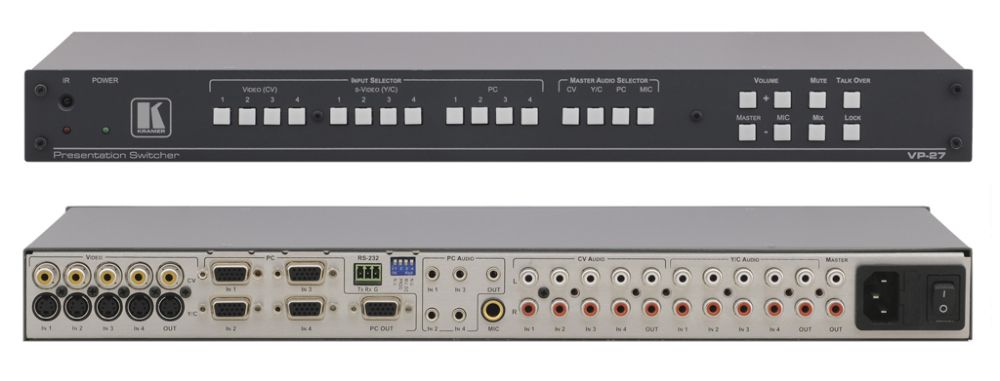

Kramer VP-27

VP-27 — высококачественный мультиформатный презентационный коммутатор для композитного видеосигнала (4x1), s-Video (4x1) и компьютерного графического сигнала (4x1). Для каждого формата сигнала также коммутируется небалансный стереофонический аудиосигнал

Особенности

• широкая полоса пропускания — 415 МГц (компьютерный графический сигнал), 725 МГц (канал Y сигнала s-Video), 683 МГц (композитный видеосигнал)
• совместимость с HDTV
• запоминание последнего уровня аудиосигнала и его восстановление при коммутации
• работа с конденсаторным или динамическим микрофоном (выбор DIP-переключателем)
• микширование сигналов микрофонного и аудиовходов на ведущем аудиовыходе с выбираемым входом
• функция приоритета микрофона — глушение ведущего аудиовыхода при появлении сигнала на микрофонном входе
• регулировка уровня аудиосигнала на ведущем аудиовыходе и микрофонном входе
• управление с передней панели, с инфракрасного пульта дистанционного управления (в комплекте) и через RS-232
• возможность блокирования кнопок передней панели
• универсальный источник питания ~100-240 В
• корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки.

  Технические характеристики

  Входы:	Композитный видеосигнал (4 вх.): разъемы RCA; Y/С (4 вх.), разъемы мини-DIN; VGA (4 вх.): разъемы HD15F; Аудиосигнал (3 группы по 4 вх.): левый+правый каналы, разъемы RCA для композитного и CV; стерео, 3,5-мм аудиоразъемы для VGA; икрофон (1 вх.): 3 мВ, 10 кОм, конденсаторный или динамический, 6,3-мм аудиорозетка
  Выходы:	Композитный видеосигнал (1 вых.): 75 Ом, разъем RCA; Y/С (1 вых.), разъем мини-DIN; VGA (1 вых.): разъем HD15F; Ведущий аудиовыход (1 вых.): левый+правый каналы, разъем RCA; Аудиосигнал (3 группы по 1 вых.): левый+правый каналы, разъемы RCA для композитного и CV; стерео, 3,5-мм аудиоразъем для VGA
  Полоса пропускания	(–3 дБ) Композитный 683 МГц, Y/C 725 МГц, VGA 415 МГц Аудиосигнал — каналы композитного и Y/C >40 кГц, микрофона 22,6 кГц, VGA >40 кГц, ведущий 22,5 кГц
  Максимальный размах выходного сигнала	Видеосигнал 1,8 В (композитный и Y/C), 2 В (VGA) Аудиосигнал 1,8 В (композитный и Y/C), 6,2 В (микрофонный), 6,2 В (VGA), 6 В (ведущий)
  Дифференциальное усиление	Композитный и Y/C 0,03%, XGA 0,05%
  Дифференциальная фаза	Композитный и VGA 0,03?, Y/C 0,02?
  К-фактор	<0,05%
  Отношение сигнал/шум	Видеосигнал (на 5 МГц): композитный 75,1 дБ (Y/C) 78,7 дБ, VGA 74,4 дБ Аудиосигнал (на 1 МГц): композитный и Y/C 78,5 дБ, VGA 78 дБ, микрофон 52 дБ
  Коэффициент нелинейных искажений аудиотракта + шум	Y/C 0,092%, VGA 0,024% (1 кГц)
  Коэффициент второй гармоники аудиотракта Y/C и VGA	0,03% (1 кГц)
  Связь	Видеосигнал по постоянному току, аудиосигнал по переменному току
  Перекрестная помеха при наихудших условиях	Видеосигнал (на 5 МГц): композитный –50,5 дБ, Y/C –33 дБ, VGA –51,5 дБ Аудиосигнал –68,9 дБ (1 МГц), –43,3 дБ (20 кГц) (Y/C)
  Органы управления	Кнопки передней панели, интерфейс RS-232, DIP-переключатели на задней панели
  Регулировки	Уровень сигнала линейный ¬–62... +14,1 дБ, микрофонный –17... +69,5 дБ
  Питание	Сеть ~100-240 В, не более 6 ВА
  Габаритные размеры (Ш, Г, В)	48,3 см x 17,8 см x 4,5 см (1U)
  Масса	2,7 кг
  В комплекте	Сетевой шнур
