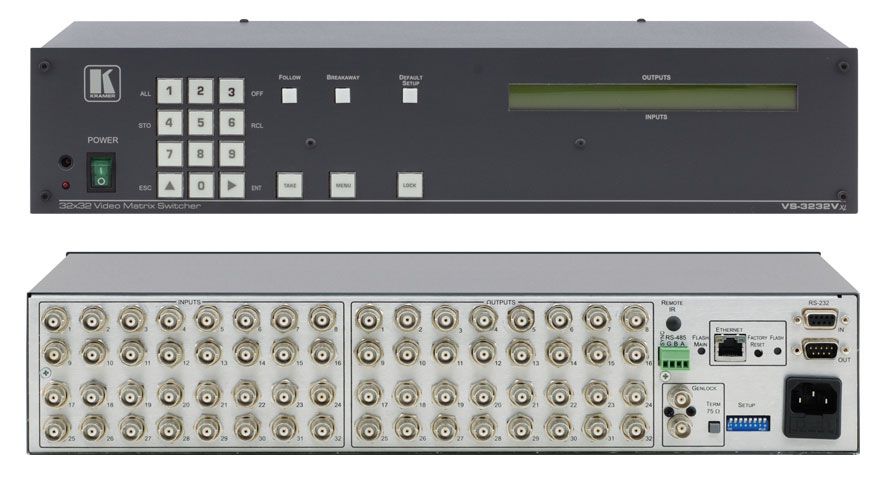

Kramer и VS-3232Vxl — высококачественный матричный коммутатор 32x32 для композитного видеосигнала. Переключение в интервале кадрового гасящего импульса при использовании синхронизированных источников гарантирует отсутствие помех. Особенности
|
Входы | Композитный видеосигнал (32 вх.): 1 В, 75 Ом, разъемы BNC |
Выходы | Композитный видеосигнал (32 вых.): 1 В, 75 Ом, разъемы BNC |
Коммутация | Три режима, в т.ч. немедленная коммутация и коммутация в интервале КГИ |
Дифференциальная фаза | <0,08° |
Дифференциальное усиление | <0,15% |
К-фактор | <0,05% |
Отношение сигнал/шум | 70 дБ (невзвешенное), 78 дБ (взвешенное, 5 МГц) |
Нелинейность | <0,2% |
Управление | С передней панели (19 кнопок), через интерфейсы RS-232, RS-485, Ethernet, с ИК-пульта |
Источник питания | Сеть ~230 В 50/60 Гц, 10 ВА |
Масса | 3,5 кг |
Габариты (Ш * Г * В) | 48,3 см x 17,8 см x 2U |
В комплекте | Сетевой шнур, нуль-модемный адаптер, ИК-пульт дистанционного управления |
Перекрестные помехи при наихудших условиях | –49 дБ (5 МГц) |
Полоса пропускания видеотракта | >500 МГц, –3 дБ (>50 МГц, 0,1 дБ) |
