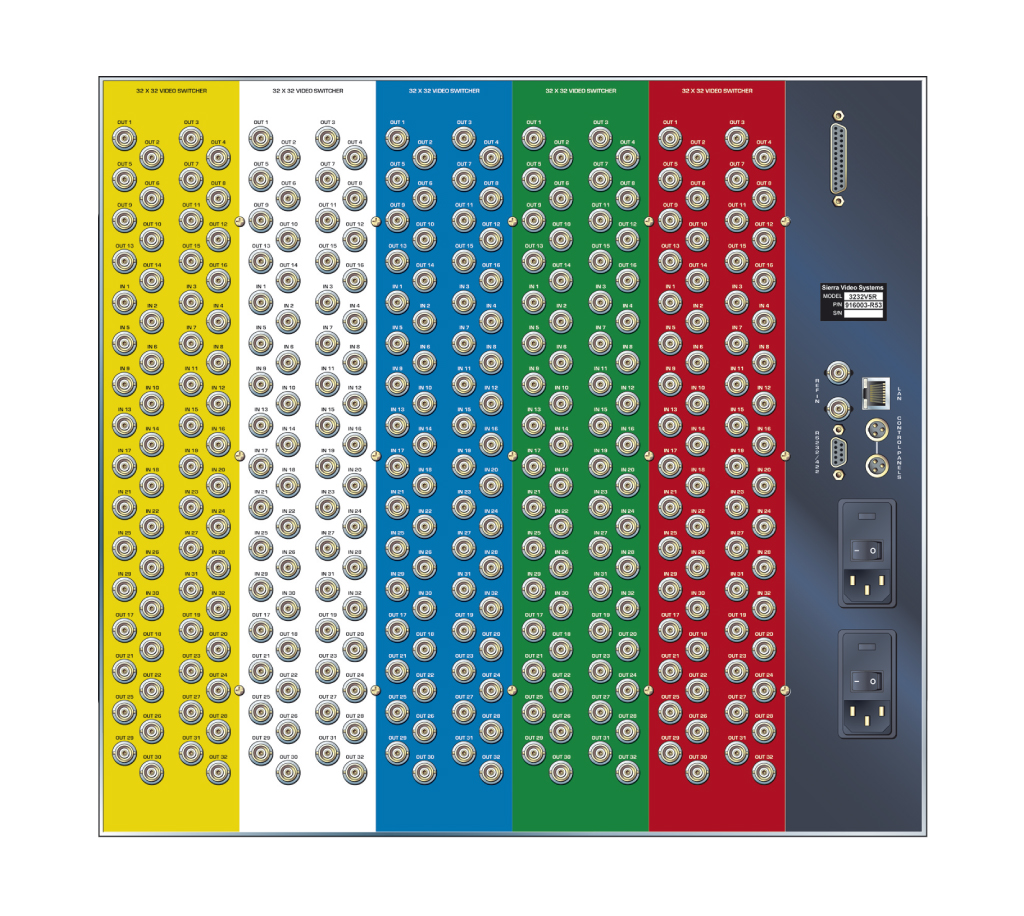

Матричный коммутатор 32 x 32, широкополосный видеосигнал (450 МГц), три канала + два канала синхронизации. Sierra Pro XL - это широкополосные матричные коммутаторы с IP-управлением, предназначенные для профессиональных презентационных систем. Полоса пропускания 450 МГц с очень высокой равномерностью, функция Matrix Mapping и возможность управления по протоколу IP обеспечивают этим приборам наивысшую эффективность в самых требовательных к качеству презентационных системах.

• Широкая полоса пропускания: 450 МГц (–3 дБ) при полной нагрузке. Гарантированная равномерность АЧХ в пределах полосы пропускания обеспечивает высокое качество работы.
• Низкий уровень перекрестных помех
•  Возможность группировки входов: несколько входов можно объединить в группу и управлять ими независимо от других групп.
• Функция универсальной раздельной коммутации Matrix Mapping™ позволяет независимо переключать любой вход на любом уровне маршрутизатора: можно переключить отдельно один уровень или любое сочетание из уровней R, G, B, H, V, левого и правого аудиоуровней для любого входа.
• Для матриц с аудио – регулировка уровня аудио, как по входам, так и по выходам.
• Очень малые шумы и искажения в аудиотракте.
• Резервный источник питания по доп. заказу.

Конфигурация приборов:

Sierra Pro XL 3232V4 — 32 x 32 three-channel 450MHz at -3dB wideband, one-channel pulse
Sierra Pro XL 3232V3 — 32 x 32 three-channel 450MHz at -3dB wideband
Sierra Pro XL 3232V2 — 32 x 32 two-channel 450MHz at -3dB wideband

Технические характиристики:

Широкополосный видеосигнал:

Аналоговый аудиосигнал:

Усиление по напряжению
1 (±0,75 дБ максимум, ±0,25 типовое значение)
Диапазон регулировки по входу: от +20,5 дБ до -8 дБ
Диапазон регулировки по выходу: от +15 дБ до -59,5 дБ и полное отключение (MUTE)
Частотная характеристика
полоса пропускания от 20 Гц до 20 кГц с неравномерностью ±0,5 дБ, точка -3 дБ на 120 кГц (единичное усиление)
Динамический диапазон -96 дБ (20 Гц-20 кГц, невзвешенное значение при единичном усилении).
Перекрестные помехи при наихудших условиях на всех входах
менее -80 дБ на 1 кГц (единичное усиление)
менее -60 дБ на 10 кГц (единичное усиление)
Интермодуляционные и нелинейные искажения (20 Гц-20 кГц)
Нелинейные искажения: менее 0,025% (20 Гц-20 кГц при +4 dBu, единичное усиление)
Интермодуляционные искажения: менее 0,025 SMPTE-DIN при +4 dBu (единичное усиление), менее 0,01% CCIF при +16 dBu (единичное усиление)
Вход
Максимальный уровень сигнала +24 dBu
Импеданс более 20 кОм
Тип разъема 5-контактный клеммный блок для балансного и небалансного сигнала
Выход
Максимальный уровень +24 dBu (балансный)
Импеданс +18 dBu (небалансный)
Тип разъема 5-контактный клеммный блок для балансного и небалансного сигнала
