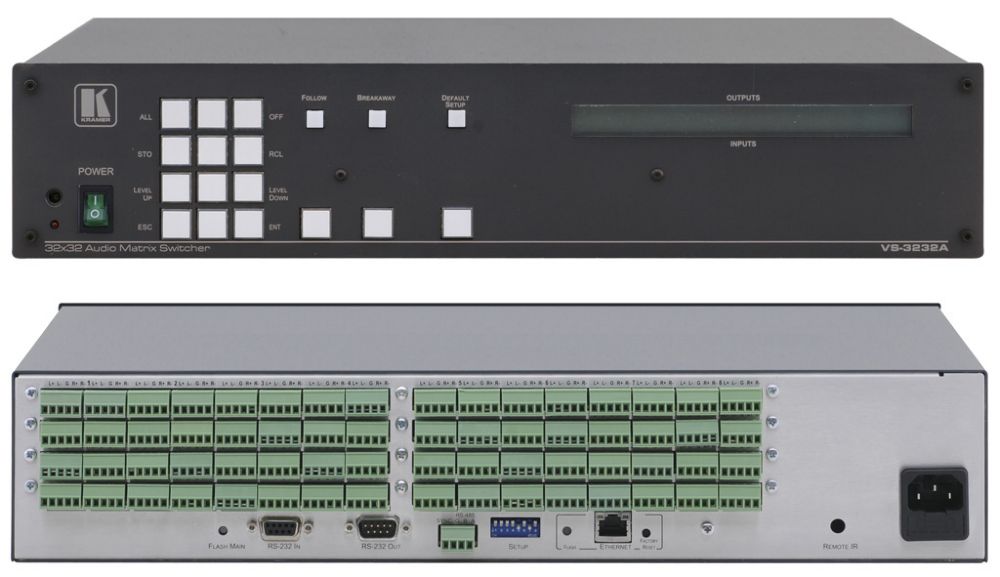

Kramer VS-3232A

Матричный коммутатор 32x32 балансного стереофонического аудиосигнала

Особенности

• регулировки — входной уровень +/-20 дБ для каждого входа, выходной уровень 0...–100 дБ для каждого выхода
• отношение сигнал/шум превышает 100 дБ (+20 dBu, 1 кГц)
• линейность лучше 0,1 дБ в диапазоне –25...+20 dBu
• коэффициент нелинейных искажений плюс шум менее 0,03%
• плоская частотная характеристика в диапазоне 20 Гц...20 кГц
• может использоваться как самостоятельный прибор или совместно с коммутатором VS-3232V(xl)
• режим синхронной коммутации видео и звука при подключении к VS-3232V(xl)
• регулировка громкости при пересечении сигналом нулевого уровня, мягкое отключение звука
• цифровая обработка и коммутация обеспечивает нулевой уровень перекрестных помех
• разнообразие возможностей управления: с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта дистанционного управления (входит в комплект), через сеть Ethernet
• протоколы обмена данными — Kramer 2000 и Sierra ASCII
• ячейки памяти для хранения и быстрого вызова состояний коммутатора возможность блокирования передней панели
• удобная кнопка Take — заданная последовательность переключений выполняется одним нажатием
• универсальный источник питания ~100-240 В
• стандартный корпус высотой 2U для установки в 19-дюймовую стойку. В комплект входят монтажные уголки.

  Технические характеристики

  Входы:	Балансный стереозвук (32 вх.): >10 кОм, 0 dBu (775 мВ), максимум 21 dBu при нелинейных искажениях <0,05% и единичном усилении, связь по переменному току, пятиконтактные клеммные блоки
  Выходы:	Балансный стереозвук (32 вых.): 50 Ом небалансный, 100 Ом балансный, пятиконтактные клеммные блоки
  Максимальный размах выходного сигнала	>20 dBu на нагрузке 600 Ом при нелинейных искажениях 0,02% и единичном усилении, 21dBu на высокоомной нагрузке при 0,05% и единичном усилении
  Полоса воспроизводимых частот	20 Гц...20 кГц (неравномерность ±0,1 дБ)
  Отношение сигнал/шум	>90 дБ при максимальном выходном уровне (21 dBu), взвешивающий фильтр "А"
  Коэффициент нелинейных искажений аудиотракта + шум	<0,03% на 1 кГц при номинальном уровне, взвешивающий фильтр "А"
  Перекрестная помеха	<80 дБ на 1 кГц при полной нагрузке
  Разделение стереоканалов	80 дБ на1 кГц
  Суммарная погрешность коэффициента передачи между каналами	0,5 дБ
  Управление	Кнопки передней панели, RS-232, RS-485, ИК-пульт, Ethernet
  Регулировки	Уровень входного сигнала –20...+20 дБ (по умолчанию 0 дБ); Уровень выходного сигнала 0...–100 dBu с шагом 0,5 дБ в диапазоне 0...–40 dBu, 1,0 дБ в диапазоне –40...–70 dBu, 2,0 дБ в диапазоне –70... –100 dBu
  Питание	Сеть ~100-240 В, 50-60 Гц, не более 70 ВА
  Габаритные размеры (Ш, Г, В)	48,3 см x 17,8 см x 9 см (2U)
  Масса	3,5 кг
  В комплекте	Сетевой шнур, нуль-модемный адаптер, ИК-пульт дистанционного управления
