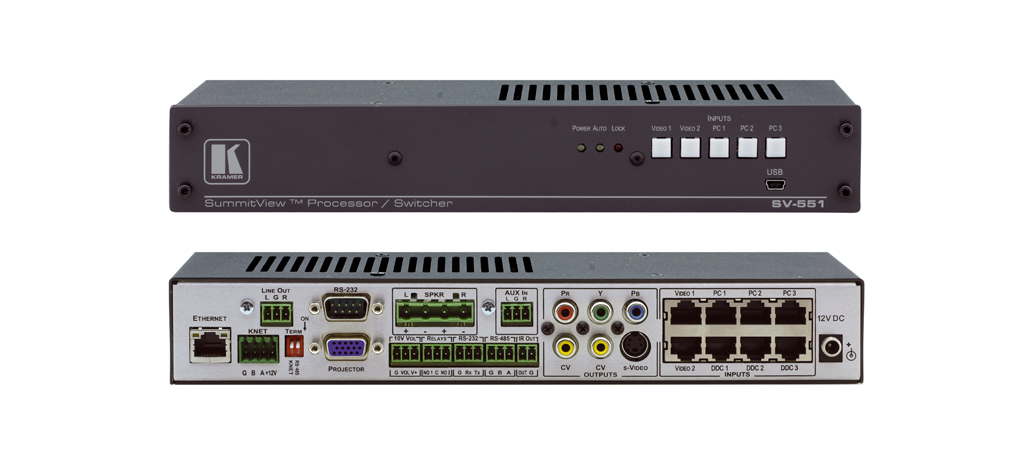

Kramer SV-551

SummitView™ SV-551 — процессор и коммутатор для аудио-, видео- и управляющих сигналов. Прибор получает по кабелям на витой паре сигналы от стенных панелей SummitView™, которых может быть до пяти, преобразует их в исходные видео- и аудиоформаты, а также усиливает аудиосигнал и выдает его на балансный стереофонический громкоговоритель

Особенности

• входы — 8 розеток RJ-45 для подключения пяти стенных панелей (3 — компьютерная графика или компонентный видеосигнал, 3 — DDC, 2 — композитный или s-Video). Клеммный блок для дополнительного аудиовхода
• выходы — 15-контактная розетка HD (компьютерный графический сигнал), три розетки RCA (компонентный видеосигнал), две розетки RCA (два выхода композитного видеосигнала), мини-DIN (s-Video), клеммные блоки (для балансных стереофонических громкоговорителей)
• входной небалансный стереофонический аудиосигнал или S/PDIF со стенных панелей выдается на выход для подключения балансного стереофонического громкоговорителя (с опциональной регулировкой тембра)
• дополнительный аудиовход позволяет добавить к основному еще один аудиосигнал, например, с микрофонного линейного входа
• разнообразные возможности управления — с передней панели, через сеть Ethernet, интерфейс RS-232, регулятор громкости 10K, контроллеры SummitView™ RC-62 и RC-63, через канал K-Net™
• канал управления K-Net — питание стенных контроллеров-стенных панелей и передача им управляющих данных по одному кабелю
• система Power Connect™ — питание панелей от SV-551 по кабелю на витой паре
• порты для управления аудиовизуальным оборудованием (два RS-232, RS-485, ИК-порт, два релейных, Ethernet)
• дистанционная регулировка громкости с контроллера RC-63
• внутренние часы — выполнение задач по расписанию, отключение системы и т.п.
• порт USB для программирования
• устанавливается в монтажный комплект SV-1, который крепится на потолочный подвес проектора.

  Технические характеристики
  Входы:	Балансный стереозвук (1 вх.): 3-конт. клеммный блок; Композитный видеосигнал и Y/C (2 вх.); VGA (3 вх.): XGA и Y, Pb, Pr; DDC (3 вх.): разъемы RJ-45
  Выходы:	Громкоговорители (1 вых.): 4-конт. клеммный блок; VGA (1 вых): 15-конт. разъем HD; Y, Pb, Pr (1 вых.): 3 разъема RCA; Композитный видеосигнал (2 вых.): разъемы RCA; Y/С (1 вых.), разъем мини-DIN; DDC (3 вых.): двунаправленные, работают как входы и вы
  Полоса пропускания	(–3 дБ) Композитный и Y/C видеосигналы 85 МГц, XGA и Y, Pb, Pr 135 МГц, аудиосигнал 20 Гц... 20 кГц
  Максимальный размах выходного сигнала	Композитный и Y/C видеосигналы 3,3 В, VGA и Y, Pb, Pr 1,4...2 В, аудиосигнал 2x10 Вт (4 Ом)
  Дифференциальное усиление	0,5%
  Дифференциальная фаза	0,2°
  К-фактор	0,4%
  Коэффициент нелинейных искажений аудиотракта + шум	0,7%
  Отношение сигнал/шум	Видеосигнал 62 дБ, аудиосигнал 60 дБ
  Связь	Видеосигнал по постоянному току, аудиосигнал по переменному току (входы), по постоянному току (выход)
  Коэффициент второй гармоники аудиотракта	0,2%
  Управление	ИК-порт, RS-232, RS-485, Ethernet, K-NET
  Питание	=12 В, 5 А (от сетевого адаптера)
  Габаритные размеры (Ш, Г, В)	27,8 см х 7,7 см х 4,4 см
  Масса	0,65 кг
  Опции	Источник питания, два съемных уголка для установки в стойку и полка, адаптер RK-551 для установки в 19-дюймовую стойку вместо монтажа в корпус
