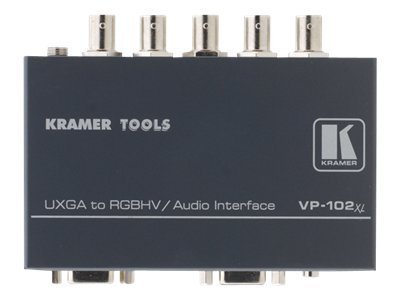

Kramer VP-102xl

Kramer VP-102xl - высококачественный преобразователь сигнала XGA (разъем HD15) в RGBHV (разъемы BNC) с регулятором уровня аудиосигнала

Особенности

• широкая полоса пропускания — 420 МГц (–3 дБ), достаточная для работы с разрешениями до UXGA
• совместимость с HDTV
• регулировка компенсации АЧХ кабеля (подъем высоких частот)
• проходной вход
• управление идентификационным битом
• регулировка уровня аудиосигнала раздельно по левому и правому каналам
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция). Выпускаются адаптеры и других конфигураций.

  Технические характеристики
  Входы:	VGA (1 вх.): проходной, разъемы HD15F; Стереозвук (1 вх.): 3,5-мм аудиорозетка
  Выходы:	RGBHV (1 вых.): 5 разъемов BNC; Стереозвук (1 вых.): 3,5-мм аудиорозетка
  Полоса пропускания	(–3 дБ) Видеосигнал 420 МГц, звук >100 кГц
  Максимальный размах выходного сигнала	Видеосигнал 2 В, звук 6,8 В
  Дифференциальное усиление	0,05%
  Дифференциальная фаза	0,03°
  К-фактор	<0,01%
  Отношение сигнал/шум	Видеосигнал 76 дБ, аудиосигнал 90 дБ
  Коэффициент нелинейных искажений аудиотракта + шум	0,017%
  Коэффициент второй гармоники аудиотракта	0,001%
  Связь	Видеосигнал по постоянному току, аудиосигнал по переменному току (вход), по постоянному току (выход)
  Регулировки	Компенсация АЧХ кабеля 0…+7,4 дБ (50 МГц), уровень аудиосигнала -72…+6,2 дБ
  Питание	=12 В, 142 мА
  Габаритные размеры (Ш, Г, В)	12 см x 7,2 см x 2,4 см
  Масса	0,3 кг
  В комплекте	Источник питания, монтажная скоба
