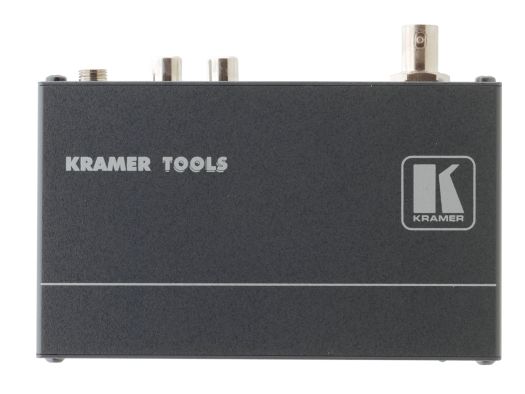

Kramer 717

Kramer 717 - передатчик композитного видеосигнала и небалансного стереофонического аудиосигнала по кабелю на витой паре. Прибор преобразует входные сигналы в сигнал, пригодный для передачи по кабелю на витой паре, приемник 718 выполняет обратное преобразование.

Особенности

• полоса пропускания 6,4 МГц
• система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
• длина линии передачи сигнала до 500 м (718-05), 1000 м (718-10), 1500 м (718-15)
• автоматическое управление компенсацией АЧХ кабеля для аудио- и видеосигнала
• кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция)

  Технические характеристики

  Входы:	Композитный видеосигнал (1 вх.): 1 В, 75 Ом, разъем BNC;
  	Стереозвук (1 вх.): размах 16 В на 10 кОм, два разъема RCA
  Выходы:	Витая пара (1 вх.): разъем RJ?45
  Максимальный размах выходного сигнала:	Видеосигнал 1,45 В (терминатор 75 Ом), аудиосигнал 20 В
  Полоса пропускания (-3 дБ):	Видеосигнал 6,4 МГц, аудиосигнал 20 Гц - 20 кГц
  Отношение сигнал/шум (невзвешенное):	Видеосигнал: >64 дБ среднеквадратичное;
  	Аудиосигнал >85 дБ (1 кГц)
  Дифференциальное усиление:	0,6%
  Дифференциальная фаза:	0,1%
  К-фактор:	0,6%
  Регулировки:	Полностью автоматические
  Связь:	Входы: по переменному току; выход: по постоянному току
  Питание:	=12 В, 120 мА
  Рабочая температура:	0°...+55°C
  Температура хранения:	-45°...+72°C
  Относительная влажность воздуха:	от 10% до 90% без конденсации
  Габаритные размеры (Ш, Г, В):	12 х 6,9 х 2,4 см
  Масса:	0,3 кг
  Принадлежности:	Источник питания, монтажные скобы
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-3Т
