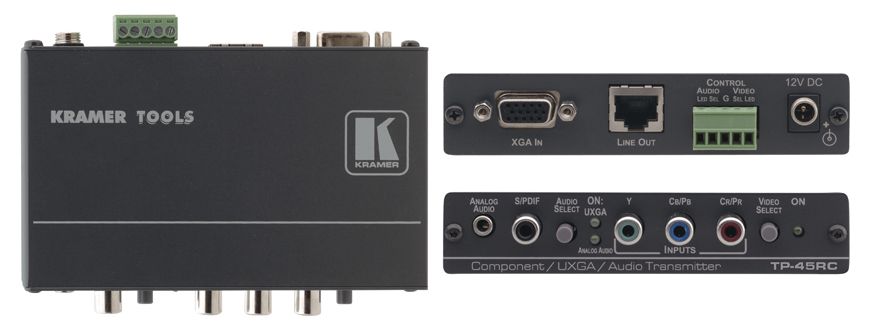

Kramer TP-45RC

Kramer TP-45RC — передатчик компонентного видеосигнала (YUV), компьютерной графического сигнала, небалансного стереозвука и цифрового аудиосигнала S/PDIF по кабелю на витой паре. Используется совместно сTP-46, TP-50, TP-122 или иными приёмниками: TP-45RC преобразует сигналы в форму, пригодную для передачи по витой паре на большие расстояния, а приёмник выполняет обратное преобразование.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• совместимость с HDTV
• разрешение входного сигнала до UXGA/WUXGA (15-контактный разъем) и 1080p (компонентный вход)
• длина линии передачи до 100 м
• кабель — UTP (неэкранированная витая пара), например, категории 5
• управление - клавишами на передней панели (независимое коммутироавние видео и стереозвука), замыканием контактов
• выбор полярности строчных и кадровых синхроимпульсов (на TP-46) для лучшей совместимости выходов на витую пару с сигналом HDTV
• технология Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала.
• компактный корпус Kramer TOOLS™ - С помощью адаптера RK-3T (опция) три прибора устанавливаются рядом в стандартную 19-дюймовую стойку (1U).

  Технические характеристики
  Входы:	VGA/UXGA/WUXGA (1 вх.): 1 В, 75 Ом, разъем HD15; Компонентный (Y, Pb, Pr, 1 вх.): 1 В, 75 Ом, 3 разъема RCA; Стереозвук (1 вх.): 0 dBu (50 кОм), 0,5 В (75 Ом), 3,5-мм аудиоразъем; S/PDIF (1 вх.): разъем RCA
  Выходы:	Витая пара (1 вых.): разъем RJ-45
  Полоса пропускания	Аудиосигнал 20 Гц - 20 кГц (при 0 dBu)
  К-фактор	0,2 %
  Максимальный размах входного сигнала	VGA: 1,2 В, 75 Ом, связь по постоянному току; Компонентный: 1,05 В, 75 Ом, связь по переменному току; Аналоговый аудиосигнал: 4 dBu, 50 кОм, связь по переменному току; S/PDIF: 1 В, 75 Ом, связь по переменному току
  Максимальный размах выходного сигнала	VGA: 1,5 В, 75 Ом, связь по постоянному току; Компонентный: 1,25 В, 75 Ом, связь по постоянному току; Аналоговый аудиосигнал: 4 dBu, 1 кОм, связь по постоянному току; S/PDIF: 0,7 В, 75 Ом, связь по переменному току
  Разрешение	До UXGA/WUXGA (1600x1200/1920x1200 60 Гц) или 1080p
  Частота дискретизации аудиосигнала	48 кГц
  Разрешение преобразования аудиосигнала	24 бит
  Отношение сигнал/шум	61 дБ (среднеквадратичное невзвешенное)
  Коэффициент нелинейных искажений аудиотракта + шум	0.33% (при 0 dBu на 1 кГц)
  Перекрестная помеха	- 43 дБ (5 МГц)
  Потери на отражение	- 18 дБ
  Питание	=12 В, 140 мА
  Габаритные размеры (Ш, Г, В)	12 см x 7,15 см x 2,76 см
  Масса	0,3 кг
  В комплекте	Источник питания
  Опции	Адаптер RK-3T для установки в 19-дюймовую стойку
