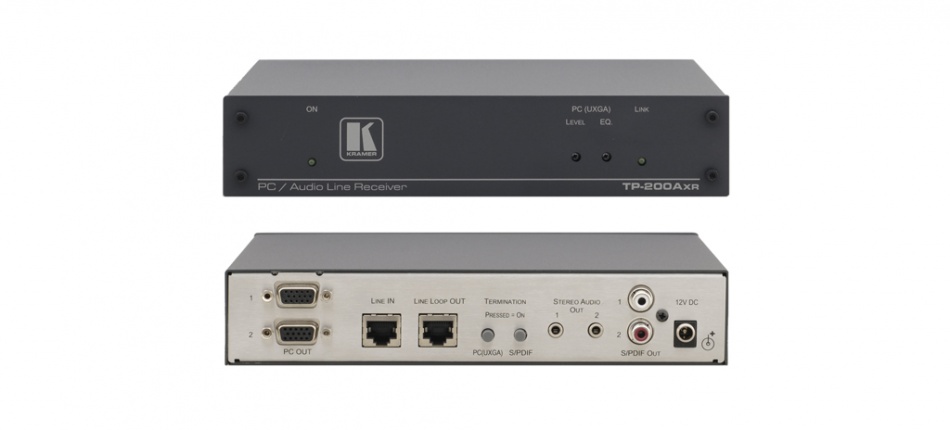

Kramer TP-200AXR

TP-200AXR — передатчик сигналов компьютерной графики и небалансного стереофонического аудиосигнала по кабелю на витой паре. TP-100AXR преобразует входные сигналы в формат, пригодный для передачи по витой паре.TP-200AXR, выполняющий обратное преобразование, имеет по два выхода компьютерного графического сигнала, стереозвука и цифрового аудиосигнала S/PDIF

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальное разрешение WUXGA и 1080p
• совместимость с HDTV
• разъем для подключения витой пары RJ-45
• регуляторы уровня сигнала и компенсации АЧХ кабеля
• аудиосигнал S/PDIF (разъем RCA) и аналоговый стереозвук (3,5-мм аудиоразъем)
• проходной вход кабеля на витой паре
• отключаемый терминатор линии входного сигнала
• выбор полярности строчных и кадровых синхроимпульсов для лучшей совместимости с системами передачи видеосигнала по кабелю на витой паре
• кабель — UTP или STP (неэкранированная или экранированная витая пара) пятой категории
• дальность передачи до 200 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
• система Power Connect™ — передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
• компактный корпус настольного исполнения. С помощью адаптера RK-T1 (опция) два прибора могут быть установлены в стандартную стойку рядом друг с другом (1U)
• заменяет TP-200.

  Технические характеристики

  Входы:	Витая пара (1 вх.): розетка RJ 45
  Выходы:	Витая пара (1 вых.): проходной, розетка RJ 45; VGA (2 вых.): разъемы HD15F; S/PDIF (2 вых.): разъемы RCA; Стереозвук (2 вых.): 3,5-мм аудиорозетки
  Полоса пропускания	(–3 дБ) 20 кГц
  Максимальный размах выходного сигнала	Видеосигнал 1,8 В, аудиосигнал 2,9 В
  Разрешение	До UXGA
  Регулировки	Уровень –7…+4 дБ, компенсация АЧХ кабеля 0...+16 дБ (60 м, 50 МГц)
  Связь	По переменному току
  Отношение сигнал/шум	Видеосигнал 60 дБ, аудиосигнал 89 дБ
  Общий коэффициент передачи Аналоговый-аналоговый:	0 дБ, аналоговый-SPDIF –12 дБ полной шкалы
  Коэффициент гармоник + шум	Аудиосигнал 0,25%
  Питание	=12 В, 860 мА
  Габаритные размеры (Ш, Г, В)	21,5 см x 16,3 см x 4,4 см
  Масса	1,1 кг
  В комплекте	Источник питания
  Опции	Адаптер для установки в 19-дюймовую стойку RK-Т1
