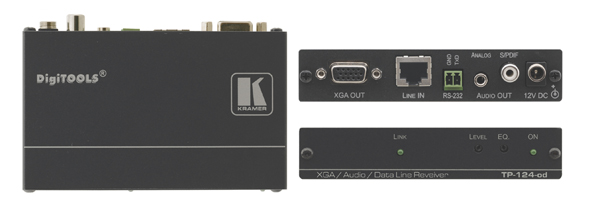

Kramer TP-124-OD

TP-124-od - приемник компьютерного графического видеосигнала совместно с небалансным стереофоническим аудиосигналом и сигналами интерфейса RS-232. Передатчик TP-123-od переводит входной видеосигнал, аудиосигнал и данные в форму, пригодную для передачи по витой паре. Приемник TP-124-od на другом конце линии выполняет обратное преобразование и выдает компьютерный графический видеосигнал, аудиосигнал и сигналы интерфейса RS-232.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Рекомендуемые передатчики:
TP-123-od

Особенности

• максимальное разрешение WUXGA и 1080p
• совместимость с HDTV
• защита от выбросов напряжения, вызванных электромагнитными наводками или грозовыми разрядами (кроме прямого попадания молнии)
• разъемы для подключения витой пары - RJ-45
• выходные аудиосигналы - небалансный стереофонический и одновременно S/PDIF (24 бит, 48 кГц)
• регуляторы уровня сигнала и компенсации АЧХ кабеля
• длина линии до 100 м. В зависимости от разрешения сигнала и качества кабеля возможна передача и на большие расстояния
• кабель: UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
• система Power Connect™ - передача питания одному из устройств пары приемник-передатчик от другого по кабелю на витой паре (длина кабеля до 50 м)
• однонаправленный интерфейс RS-232 с максимальной скоростью передачи данных 19,2 кбит/с
• система RS-232 Connect™ - прибор, не мешая передаче видеосигнала, позволяет по витой передавать команды интерфейса RS-232. Для использования этой возможности другие подключенные к линии приборы тоже должны быть оснащены такой системой
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

  Технические характеристики

  Входы:	Витая пара (1 вх.): разъем RJ-45
  Выходы:	VGA (1 вых.): разъем HD15F; S/PDIF (1 вых.): разъем RCA; Стереозвук (1 вх.): 3,5-мм аудиорозетка; RS-232 (1 вых.): до 19200 бит/с, 2-конт. клеммный блок, симплекс
  Максимальный размах выходного сигнала:	Видеосигнал 1 В, звук 2,5 В
  Регулировки:	Уровень -7,5…+4,4 дБ, компенсация АЧХ кабеля 0...+33 дБм (130 м, 50 МГц)
  Разрешение	WUXGA и 1080p
  Отношение сигнал/шум:	Видеосигнал 58 дБ (невзвешенное), 68,3 дБ (взвешенное) на 5 МГц; аудиосигнал лучше -80 дБ
  Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ аналоговый-SPDIF -12 дБ полной шкалы
  Связь:	По переменному току
  Коэффициент нелинейных искажений аудиотракта + шум	<0,01%
  Питание:	=12 В, 60 мА
  Габаритные размеры (Ш, Г, В):	12 см x 7,5 см x 2,5 см
  Масса:	0,3 кг
  В комплекте:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-3Т
