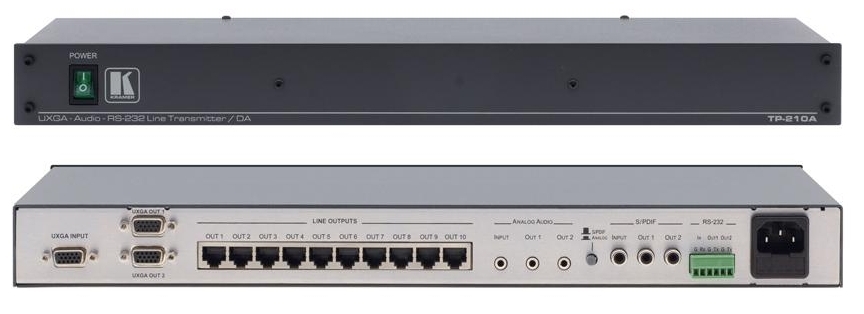

Kramer TP-210A

 высококачественный передатчик компьютерного графического сигнала с разрешением до UXGA, сигналов интерфейса RS-232 и аудиосигнала (аналогового стереофонического или S/PDIF) по кабелю на витой паре. Входной компьютерный графический сигнал, стереофонический аналоговый аудиосигнал или S/PDIF, сигналы интерфейса RS-232 распределяются на два локальных выхода, а также, после преобразования, на десять выходов для передачи по витой паре

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• разрешение до UXGA
• входы — компьютерный графический сигнал (15-контактный разъем HD), стереофонический аудиосигнал (3,5-мм аудиорозетка), S/PDIF (RCA) и RS-232 (клеммный блок)
• по два выхода сигнала каждого формата и 10 выходов на витую пару
• разъемы для подключения витой пары RJ-45
• подключение аудиосигнала — две 3,5-мм аудиорозетки (небалансный) и две розетки RCA (S/PDIF)
• подключение интерфейса RS-232 — четырехконтактный съемный клеммный блок (2 Tx, Rx и Gnd)
• возможность выбора полярности строчных и кадровых синхроимпульсов с помощью переключателей
• выходы для передачи сигналов по витой паре на расстояние до 100 м (требуется специальный приемник)
• длина линии передачи сигнала по кабелю на витой паре до 100 м
• кабель — UTP или STP (неэкранированная или экранированная витая пара) пятой категории
• система Power Connect™ — только TP-210A должен быть подключен к источнику питания. Остальные приборы могут получать питание от него по кабелям на витой паре (в пределах мощности источника питания)
• универсальный источник питания ~100-240 В
• корпус для установки в стандартную 19-дюймовую стойку (1U)
• совместимые приемники TP-46, TP-122, TP-124, TP-50, TP-305A, TP-310A.

  Технические характеристики
  Входы:	VGA/YUV (1 вх.): разъем HD15F; Стереозвук (1 вх.): 3,5-мм аудиорозетка; S/PDIF (1 вых.): разъем RCA; RS-232 (1 порт): одна линия RxD, съемный клеммный блок
  Выходы:	Витая пара (10 вых.): разъемы RJ-45 (контакты 4 и 5 — выходы питания =12 В, до 0,5 А); VGA/YUV (2 вых.): разъемы HD15F; Стереозвук (2 вых.): 3,5-мм аудиорозетки; S/PDIF (2 вых.): разъемы RCA; RS-232 (1 порт): две линии TxD, съемный клеммный блок
  Полоса пропускания (–3 дБ) Аудиосигнал:	20 Гц...20 кГц (1 дБ)
  Максимальный размах выходного сигнала	Видеосигнал 1,6 В МГц, аудиосигнал 2,3 В
  Разрешение	До UXGA
  Частота дискретизации аудиосигнала	48 кГц (S/PDIF)
  Отношение сигнал/шум	>75 дБ (аудиосигнал)
  Коэффициент нелинейных искажений аудиотракта + шум	<0,02% (аудиосигнал)
  Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый- SPDIF –12 дБ полной шкалы
  Питание Сеть	~100-240 В, 50/60 Гц, 46 ВА
  Габаритные размеры (Ш, Г, В)	48,3 см x 17,8 см x 4,5 см (1U)
  Масса	3 кг
  В комплекте	Сетевой шнур
  Опции	Адаптеры для установки в 19-дюймовую стойку
