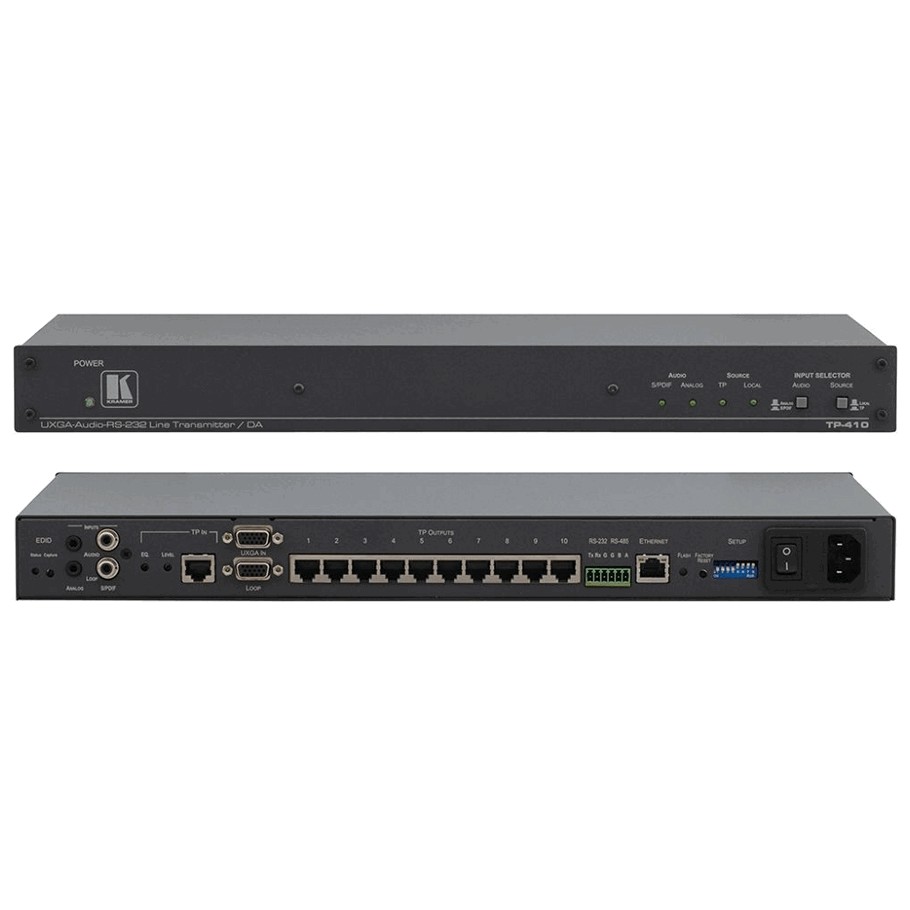

Kramer TP-410

TP-410 — высококачественный коммутатор и передатчик компьютерного графического сигнала с разрешением до WUXGA, сигналов управления и аудиосигнала (аналогового стереофонического или S/PDIF) по кабелю на витой паре. Входной компьютерный графический сигнал, стереофонический аналоговый аудиосигнал или S/PDIF, сигналы интерфейса RS-232/RS-485/Ethernet распределяются после преобразования на десять выходов для передачи по витой паре.

Прибор позволяет выбрать один из двух своих входов (витую пару TP от предыдущего передатчика либо вход VGA+аудио+управление). Входы VGA+аудио+управление имеют также и проходные выходы для контроля сигнала или каскадирования приборов.

Кроме VGA и аудио, прибор позволяет производить обмен командами по RS-232, RS-485 или Ethernet с удаленными устройствами (подключаемыми к выходам на витую пару). Назначение команд и прием ответных посылок от устройств гибко программируются в приборе. Каскадное включение нескольких TP-410 позволяет строить большие системы распределения аудио-видео сигналов и сигналов управления (до 150 устройств), с возможностью индивидуальной адресации управления на устройства.

Эмулятор EDID, встроенный по входу VGA прибора, позволяет получиить надежное подключение источника видеосигнала.

ВНИМАНИЕ! Подключение входов и выходов TP к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• разрешение до WUXGA и 2K
• входы — компьютерный графический сигнал VGA (15-контактный разъем HD), стереофонический аудиосигнал (3,5-мм аудиорозетка), S/PDIF (RCA), RS-232 и RS-485 (клеммный блок), а также вход витой пары TP
• интерфейсы RS-232, RS-485, а также Ethernet (LAN) используются как для управления самим прибором, так и для обмена данными с удаленным оборудованием
• эмулятор EDID по входу VGA с возможностью обучения
• по одному контрольному выходу сигнала каждого формата и 10 выходов на витую пару
• разъемы для подключения витой пары RJ-45
• подключение аудиосигнала — 3,5-мм аудиорозетки (небалансный аналоговый) и розетки RCA (S/PDIF)
• подключение интерфейса RS-232 и RS-485 — 6-контактный съемный клеммный блок (Tx, Rx, Gnd и G, B, A соответственно)
• выбор входа (VGA+аудио+управление либо TP) кнопкой на передней панели
• выбор типа аудио (аналоговое, цифровое) кнопкой на передней панели
• выходы для передачи сигналов по витой паре на расстояние до 100 м (требуется специальный приемник)
• длина линии передачи сигнала по кабелю на витой паре до 100 м (при максимальном разрешении видео)
• кабель — UTP или STP (неэкранированная или экранированная витая пара) пятой категории
• для достижения наилучшего результата рекомендуется использовать кабель витой пары Kramer BC-XTP
• система Power Connect™ — только TP-410 должен быть подключен к источнику питания. Приемники могут получать питание от него по кабелям на витой паре (в пределах мощности источника питания)
• универсальный источник питания ~100-240 В
• корпус для установки в стандартную 19-дюймовую стойку (1U)
• совместимые приемники TP-46, TP-122, TP-124, TP-124, TP-50, TP-305A, TP-310A, TP-410.

  Технические характеристики

  Входы:	VGA/YUV (1 вх.): разъем HD15F; Стереозвук (1 вх.): 3,5-мм аудиорозетка; S/PDIF (1 вых.): разъем RCA; RS-232 (1 порт): линии RxD, TxD, съемный клеммный блок; RS-485 (1 порт): линии A, B, G, съемный клеммный блок
  Выходы:	Витая пара (10 вых.): разъемы RJ-45 (контакты 4 и 5 — выходы питания =12 В, до 0,5 А); VGA/YUV (1 вых.): разъем HD15F; Стереозвук (1 вых.): 3,5-мм аудиорозетка; S/PDIF (1 вых.): разъем RCA
  Полоса пропускания (–3 дБ) Аудиосигнал:	20 Гц...20 кГц (0,5 дБ)
  Максимальный размах выходного сигнала	Видеосигнал 1,6 В МГц, аудиосигнал 2,3 В
  Разрешение	До WUXGA (1920х1200) или 2К
  Частота дискретизации аудиосигнала	48 кГц (S/PDIF)
  Скорость передачи данных RS-232/RS-485	до 19200 бит/с, полный дуплекс
  Отношение сигнал/шум	>80 дБ (аудиосигнал)
  Коэффициент нелинейных искажений аудиотракта + шум	<0,03% (аудиосигнал)
  Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ
  Управление	По RS-232, RS-485, Ethernet, кнопками на передней панели; кнопка выбора типа аудио; кнопка обучения EDID; подстроечные регуляторы LEVEL и EQ для входа TP
  Питание	Сеть ~100-240 В, 50/60 Гц, 16 ВА
  Габаритные размеры (Ш, Г, В)	48,3 см x 19,1 см x 4,5 см (1U)
  Масса	3,8 кг
  В комплекте	Сетевой шнур, "уши" для монтажа в стойку
