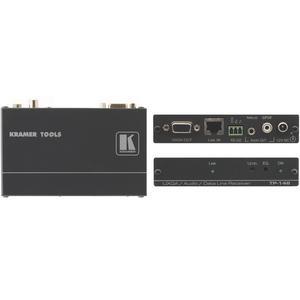

Kramer TP-146

TP-146 - приемник компьютерного графического видеосигнала совместно с небалансным стереофоническим аудиосигналом и двунаправленными сигналами интерфейса RS-232. TP-145 преобразует входные сигналы в формат, пригодный для передачи по кабелю на витой паре, а TP-146 выполняет обратное преобразование и выдает сигналы исходных форматов и аудиосигнал S/PDIF.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальное разрешение WUXGA и 1080p
• совместимость с HDTV
• система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
• считывание и сохранение EDID из устройства отображения
• разъемы для подключения витой пары - RJ-45
• выходные аудиосигналы - небалансный стереофонический и одновременно S/PDIF (24 бит, 48 кГц)
• регуляторы уровня сигнала и компенсации АЧХ кабеля
• выбор полярности строчных и кадровых синхроимпульсов
• дальность передачи до 200 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
• система RS-232 Connect™ - прибор, не мешая передаче видеосигнала, позволяет передавать по витой паре команды интерфейса RS-232
• компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

  Технические характеристики
  Входы:	Витая пара (1 вх.): розетка RJ 45
  Выходы:	VGA (1 вых.): разъем HD15F;
  S/PDIF (1 вых.):	разъем RCA;
  Стереозвук (1 вых.):	3,5-мм аудиорозетка
  Порты:	RS-232 (1 порт): до 19200 бит/с, полный дуплекс
  Разрешение:	До UXGA (1920x1200)
  Максимальный размах выходного сигнала:	Видеосигнал 1,6 В, звук 2,3 В
  Полоса пропускания:	Аудиосигнал 20 Гц - 20 кГц (0,5 дБ)
  Отношение сигнал/шум:	Аудиосигнал лучше -80 дБ
  Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы
  Связь:	По переменному току
  Коэффициент гармоник + шум:	Аудиосигнал <0,01%
  Регулировки:	Уровень -7,5...+4,4 дБ; АЧХ 0...+33 дБ (130 м, 50 МГц), переключатели полярности синхроимпульсов и режима синхронизации
  Индикаторы:	Светодиоды включения питания и установления связи
  Питание:	=12 В, 370 мА
  Габаритные размеры (Ш, Г, В):	12,1 см x 7,2 см x 2,4 см
  Масса:	0,18 кг
  В комплекте:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-3Т
