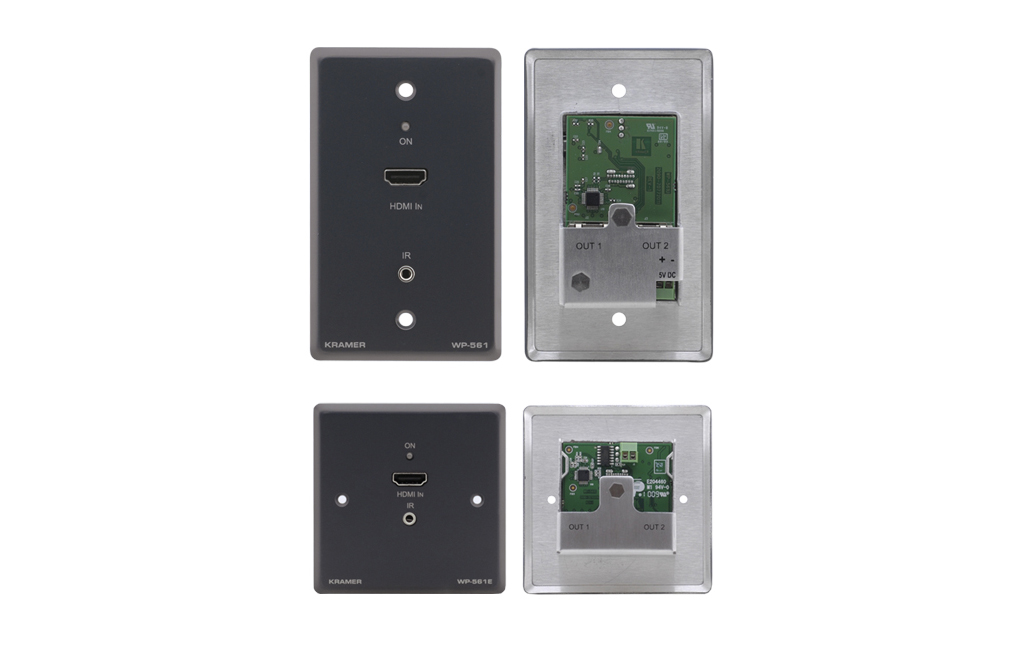

Kramer WP-561/EU(W)

Kramer WP-561 и WP-562 — пара из передатчика и приемника сигнала HDMI и ИК по кабелю на витой паре в исполнении в виде настенной панели. WP-561 преобразует сигнал HDMI и ИК в формат, пригодный для передачи по витой паре и передает его на WP-562, который выполняет обратное преобразование сигнала из формата пригодного для передачи по витой паре в сигналы HDMI и ИК. Имеются также версии данных приборов в корпусе PicoTOOLS - PT-561 и PT-562 соответственно.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с ( 1,65 Гбит/с на канал )
• соответствие требованиям HDCP и HDMI версии 1,2, совместимы с HDMI 1.3, 1.4
• совместимость с HDTV
• поддерживает передачу и прием ИК сигналов по кабелю на витой паре в любом направлении - совместим с передатчиком и внешним ИК приемником: C-A35M/IRR или C-A35M/IRE или C-A35M/2IRE
• поддерживает опциональные ИК излучатели: одиночный излучатель C-A35/IRE-10 и двойной излучатель C-A35/2IRE-10
• поддерживает опциональные ИК-приемники: C-A35M/IRR-3 и C-A35M/IRR-50
• длина линии передачи — до 90 м (1080i/SXGA) или до 30 м (1080p/UXGA) при использовании экранированного кабеля на витой паре BC-DGKat524 (FTP/STP CAT5). При использовании экранированного кабеля на витой паре BC-DGKat623 (FTP/STP CAT6) - до 90 м (1080i) или до 70 м (1080p/UXGA)
• использование кабелей на витой паре Kramer BC-DGKat524 и BC-DGKat623 обеспечивает оптимальную дальность передачи и качество сигнала. Длина линии передачи зависит от разрешения изображения, типа графической карты и экрана. При использовании кабелей категории 5 или 6 от сторонних производителей, длина линии передачи может отличаться от приведенной выше. Использование многожильных проводников (patch cord) в кабелях не допускается
• передача сигналов EDID, HPD и CEC от источника к экрану
• индикаторы состояния - Включен (красный), Передача (зеленый)
• система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала
• совместимы с приёмниками и передатчиками на витой паре PT-561 и PT-562.

  Технические характеристики
  Входы:	WP-561: HDMI (1 вх.); разъем HDMI
  	WP-562: 2 витая пара IN (1 вх.), разъемы RJ-45; двунаправленый ИК порт, 3,5 мм розетка
  Выходы:	WP-561: 2 витая пара OUT (1 вых.), разъемы RJ-45; двунаправленый ИК порт, 3,5 мм розетка
  	WP-562: HDMI (1 вых.): разъем HDMI
  Полоса пропускания	До 1,65 Гбит/с на графический канал
  Соответствие стандарту HDMI	Поддержка HDMI 1.0...1.4 и HDCP
  Питание	=5 В, 440 мА (передатчик вместе с приемником)
  Габаритные размеры (Ш, Г, В)	US - 6,9 см x 2,88 см x 11,4 см; EU - 8,6 см x 2,88 см x 8,6 см
  Масса	0,14 кг
  В комплекте	источник питания
  Опции	внешний ИК приемник Kramer C-A35M/IRR или C-A35M/IRE или C-A35M/2IR, кабели на витой паре KramerBC-DGKat524 (CAT 5 24 AWG) и BC-DGKat623 (CAT 6 23 AWG)
