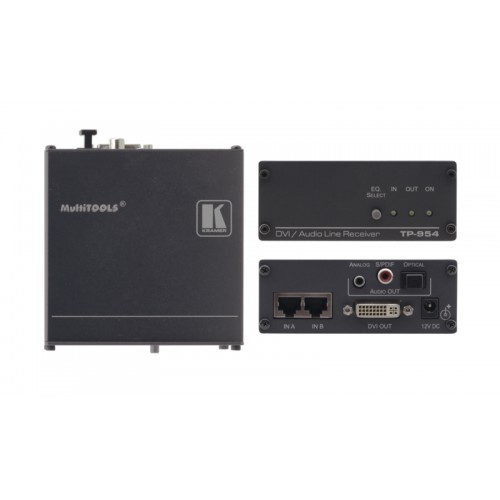

Kramer TP-954

TP-954 — приемник сигналов, поступающих по кабелю на витой паре от передатчика TP-953. TP-953 преобразует входные сигналы (DVI, небалансный стереофонический аудиосигнал, S/PDIF, TOSLINK®) в формат, пригодный для передачи по кабелю на витой паре, а TP-954 выполняет обратное преобразование и выдает видеосигнал DVI и одновременно небалансный стереофонический аудиосигнал и цифровые аудиосигналы S/PDIF и TOSLINK®

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• максимальное разрешение WUXGA и 1080p
• совместимость с HDTV
• соответствие требованиям стандарта HDCP
• два входа с витой пары
• аудиовыходы — аналоговый стерео, S/PDIF, TOSLINK®
• отключаемая компенсация АЧХ кабеля
• видеовыход — один разъем DVI
• светодиодные индикаторы сигнала на входе и выходе
• длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (XGA), до 30 м (WUXGA); при использовании экранированного кабеля BC-DGKat623 и BC-DGKat723 до 60 м (SXGA)
• для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723
• максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
• система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания
• компактный корпус Kramer MultiTOOLS®. Четыре прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-1(опция).

  Технические характеристики

  Входы:	Витая пара (2 вх.): разъемы RJ-45
  Выходы:	DVI-D (1 вых.): Single Link, 24-конт. разъем Molex; Стереозвук (1 вых.): 3,5-мм аудиорозетка; S/PDIF (1 вых.): разъем RCA; Оптический (1 вых.): разъем TOSLINK®
  Скорость передачи данных До	1,65 Гбит/с на графический канал
  Регулировки	Кнопка включения компенсации АЧХ кабеля
  Индикаторы	Светодиоды IN, OUT, ON (зеленые)
  Питание	=12 В, 380 мА
  Габаритные размеры (Ш, Г, В)	10,7 см х 10,4 см х 4,4 см
  Масса	0,33 кг
  В комплекте	Источник питания
  Опции	Адаптер для установки в 19-дюймовую стойку
