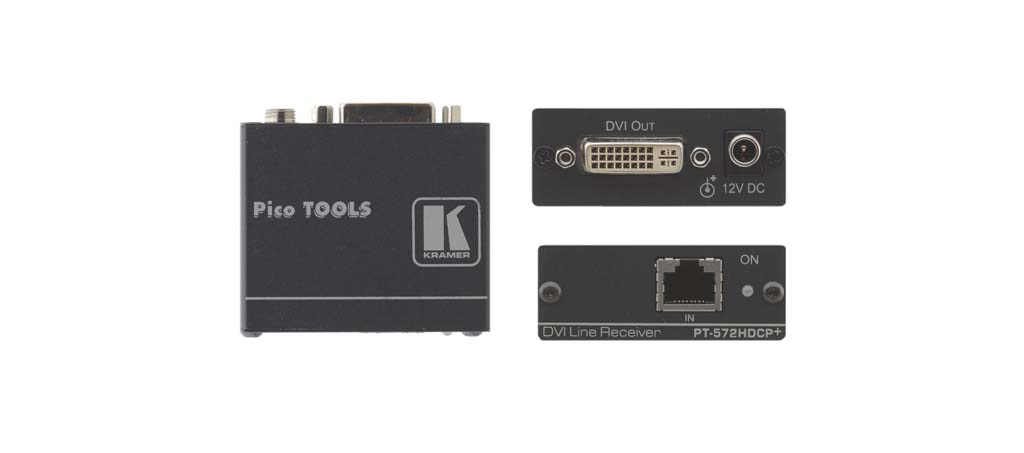

Kramer PT-572HDCP+

PT-572HDCP+ - приемник сигнала DVI-D по кабелю на витой паре DGKat. Передатчик PT-571HDCP преобразует сигнал DVI-D в формат, пригодный для передачи. PT-572HDCP+ выполняет обратное преобразование.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал), разрешение до UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц
• совместимость с HDTV
• соответствие требованиям HDCP
• максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуются экранированные кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии составляет соответственно до 90, 90 и 100 м при разрешении SXGA, и до 30, 70 и 80 м при UXGA. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Использование многожильных проводников (patch cord) в кабелях не допускается
• пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• система Power Connect™ - передача питания одному из устройств по кабелю на витой паре
• малогабаритный корпус Kramer Pico TOOLS™ с возможностью установки четырех приборов рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-4PT (опция).

  Рекомендуемые передатчики:
  PT-571, PT-571HDCP, TP-575, VM-114H4C, VM-114H2C, VM-1H4C

  Технические характеристики

  Входы:	Витая пара DGKat (1 вых.): разъем RJ-45
  Выходы:	DVI-D (1 вх.): Single Link, размах 1,2 В, 24-конт. розетка DVI Molex, сигнал DDC с размахом 5 В (ТТЛ)
  Полоса пропускания:	До 1,65 Гбит/с
  Питание:	=12 В, 250 мА
  Габаритные размеры (Ш, Г, В):	6,2 см x 5,2 см x 2,4 см
  Масса:	0,14 кг
  В комплекте:	Источник питания, монтажная скоба
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-4PT, DVI-кабели и кабели на витой паре BC-DGKat524 (категория 5, калибр проводников 24AWG) и BC-DGKat623 (категория 6, 23AWG) производства Kramer
