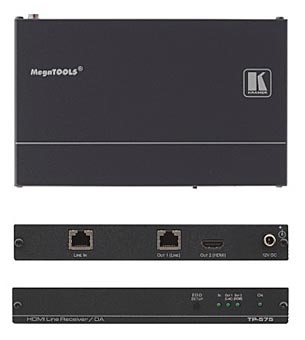

Kramer TP-575

TP-575 - приемник и линейный усилитель сигнала HDMI, передаваемого по кабелю на витой паре DGKat. Прибор принимает сигнал с витой пары и выдает сигнал HDMI, а также сигнал для дальнейшей передачи по витой паре DGKat.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• совместимость с HDTV
• соответствие требованиям HDCP
• поддержка HDMI версии 1.4 (Deep Color, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
• технология объединения сигналов Kramer DGKat™, объединяющая сигналы TMDS и сигналы управления и связи, в сигнал, предназначенный для передачи по кабелю на витой паре. Рекомендуется использовать специальные кабели Kramer DGKat™
• пропуск сигнала 3D без изменений
• пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• пропуск сигнала обнаружения подключения Hot Plug Detect от дисплея к источнику сигнала
• светодиодные индикаторы наличия сигнала на входах и выходах
• длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat723 до 100 м (1080i), до 90 м (1080p)
• максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• перетактирование выходного сигнала позволяет включать последовательно до шести приемников, что с экранированным кабелем BC?DGKat723 при разрешении 1080i обеспечивает дальность передачи до 600 м
• система Power Connect System™ позволяет питать передатчик, приемник и линейные усилители от одного источника
• компактный корпус Kramer MegaTOOLS™. Два прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью универсального адаптера RK-T2B (опция)

  Рекомендуемые передатчики:
  PT-571, PT-571HDCP, TP-575, VM-114H4C, VM-114H2C, VM-1H4C

  Рекомендуемые приемники:
  PT-572+, PT-572HDCP+, TP-575, VM-114H4C, VM-114H2C, VM-114H

  Технические характеристики

  Входы:	Витая пара (1 вх.): разъем RJ-45
  Выходы:	Витая пара (1 вых.): разъем RJ-45; HDMI (1 вых.): разъем HDMI
  Полоса пропускания:	До 4,95 Гбит/с (1,65 Гбит/с на канал)
  Соответствие стандарту HDMI:	Поддержка HDMI и HDCP
  Органы управления:	Кнопка EDID SETUP
  Индикаторы:	Светодиоды включения питания, наличия сигнала на входе, на выходе 1 (витая пара), на выходе 2 (HDMI)
  Питание:	=12 В, 950 мА
  Габаритные размеры (Ш, Г, В):	18,8 см x 11,4 см x 2,4 см
  Масса:	0,3 кг
  В комплекте:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку RK?3T, приемник Kramer для витой пары, кабели Kramer BC?DGKat524 (категория 5, 24AWG), BC?DGKat623 (категория 6, 23AWG), BC?DGKat7a23 (категория 7a, 23 AWG), кабели HDMI/HDMI

  Применения

• для использования в домашних кинотеатрах, презентационных и мультимедийных системах
• оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий.
