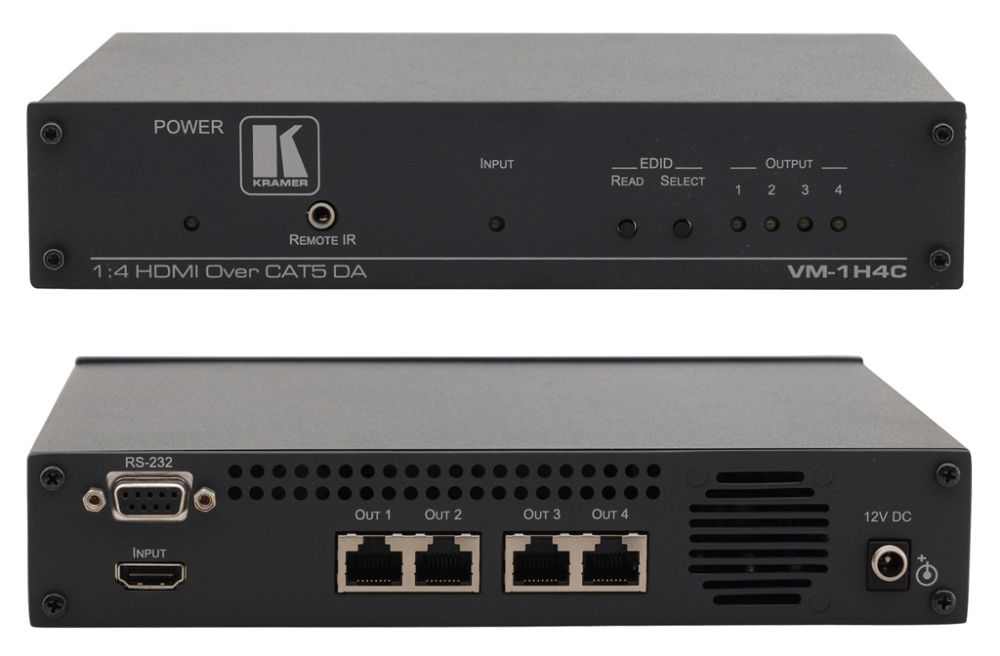

Kramer VM-1H4C

VM-1H4C - высококачественный усилитель-распределитель для передачи сигналов HDMI, RS-232 и сигналов инфракрасного управления по кабелю на витой паре. Он выполняет перетактирование сигнала и компенсацию АЧХ кабеля, после чего выдает сигнал на четыре одинаковых выхода DGKat.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на графический канал)
• совместимость с HDTV
• соответствие требованиям HDCP
• вход HDMI
• четыре выхода на витую пару DGKat (разъемы RJ-45)
• интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
• поддержка HDMI версии 1.4 (x.v.Color™, несжатые аудиоканалы, Dolby TrueHD, DTS-HD)
• пропуск сигнала 3D без изменений
• использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• рассчитан на использование экранированной витой пары (STP). Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723. Длина линии передачи сигнала 1080i до 90 м, 1080p до 30 м при использовании BC-DGKat524, до 90 м и 70 м с BC-DGKat623, до 100 м и 90 м с BC-DGKat723 (зависит от разрешения сигнала, используемой графической платы и дисплея). При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
• рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• система Power Connect - VM-1H4C обеспечивает питанием кабельные приемники, находящиеся на расстоянии до 90 м
• светодиодные индикаторы наличия сигнала на входах и выходах
• передача ИК-команд от прибора на ИК-излучатель либо к прибору от ИК-приемника. ИК-команды транслируются на или от подключенных к выходам DGKat совместимых приборов, таких как TP-574
• двунаправленный интерфейс RS-232 для обмена данными с удаленными устройствами через совместимые приборы, такими как TP-574
• компактный корпус настольного исполнения. Два прибора могут быть установлены в стандартную стойку рядом друг с другом с помощью адаптера RK-1 (опция), занимая в ней слот 1U.

  ВНИМАНИЕ! Работа с RS-232 не поддерживалась в первых партиях данного прибора. Если нужна поддержка RS-232, проверьте, что на упаковочной коробке прибора обозначена версия "R: 0201" или выше.

  ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

  ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

  ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

  Рекомендуемые приемники:
  TP-574, TP-576, VM-114H4C, VM-114H2C, VM-114H



  Технические характеристики

  Входы:	HDMI (1 вх.): разъем HDMI
  RS-232 (1 порт):	разъем DB-9F, поддерживаются только сигналы RxD, TxD, GND (дуплексный обмен), скорость до 38400 бит/с
  ИК-сигнал (1 порт):	3,5-мм аудиорозетка (для подключения ИК-приемника или ИК-излучателя)
  Выходы:	Витая пара (4 вых.): разъемы RJ-45
  Полоса пропускания:	До 4,95 Гбит/с (1,65 Гбит/с на графический канал)
  Соответствие стандарту HDMI:	Поддержка HDMI и HDCP
  Индикаторы:	Питание, вход, выходы 1, 2, 3 и 4
  Питание:	12 В, 2 А
  Рабочая температура:	0°...+55°C
  Температура хранения:	-45°...+72°C
  Относительная влажность воздуха:	от 10% до 90% без конденсации
  Габаритные размеры (Ш, Г, В):	21,5 х 16,2 х 4,4 см
  Масса:	0,9 кг
  В комплекте:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку
