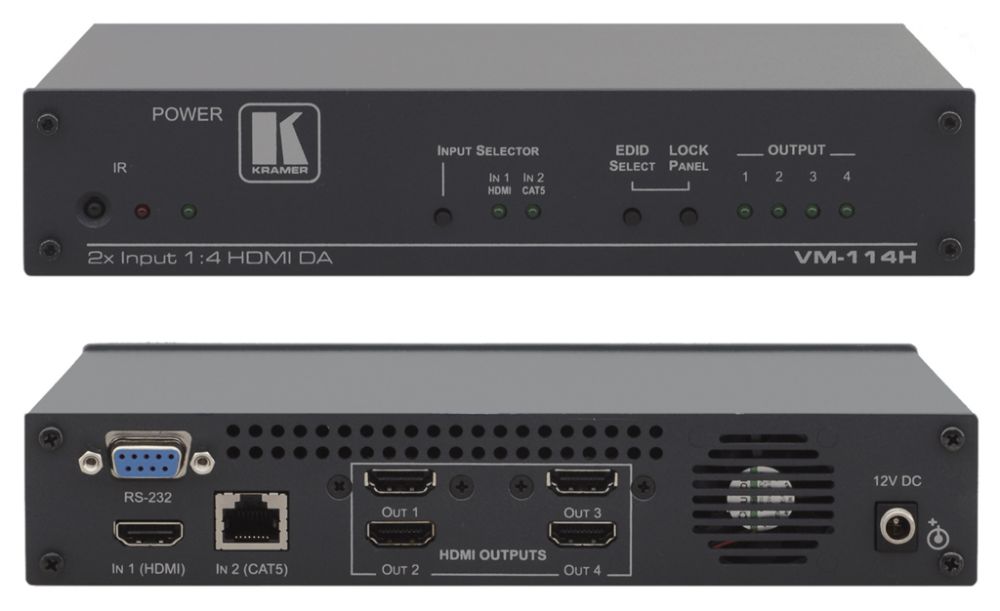

Kramer VM-114H

VM-114H — усилитель-распределитель и коммутатор для сигналов HDMI и передаваемых по кабелю на витой паре сигналов DGKat™. Он выполняет компенсацию потерь в кабеле и перетактирование сигналов, поступающих на два входа, и выдает сигнал с одного из них по выбору на 4 одинаковых выхода HDMI.

Особенности

• максимальная скорость передачи данных до 4,95 Гбит/с (1,65 Гбит/с на графический канал) (разрешение до UXGA/WUXGA или 1080р/60)
• совместимость с HDTV
• соответствие требованиям HDCP
• технология объединения сигналов Kramer DGKat™, объединяющая сигналы TMDS и сигналы управления и связи, в сигнал, предназначенный для передачи по кабелю на витой паре (TP). Рекомендуется использовать специальные кабели Kramer DGKat™
• входы — HDMI и витая пара DGKat (разъем RJ-45)
• четыре выхода HDMI
• интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
• поддержка HDMI версии 1.4 (Deep Color на входе HDMI, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
• пропуск сигнала 3D без изменений
• использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
• по входу TP длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat7a23 до 100 м (1080i), до 90 м (1080p)
• максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• светодиодные индикаторы наличия сигнала на входах и выходах
• система Power Connect™ — передача питания одному из устройств по кабелю на витой паре (длина кабеля до 90 м)
• разнообразие возможностей управления — кнопками передней панели, через инерфейс RS-232, с инфракрасного пульта (в комплекте)
• встроенный ИК-приемник позволяет транслировать ИК-команды от прибора на совместимые передатчики DGKat, а также управлять самим прибором
• гнездо для подключения внешнего ИК-передатчика (эмиттера) или ИК-приемника позволяет излучать ИК-команды, принимаемые от совместимых передатчиков системы DGKat или передавать им ИК-команды соответственно
• компактный корпус настольного исполнения шириной в половину стойки. Может устанавливаться в 1U-слот стойки с помощью адаптера RK-1(опция).

  ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

  ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

  ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

  Рекомендуемые передатчики:
  TP-573, TP-576, VM-114H4C, VM-114H2C, VM-114H, VM-1H4C

  Технические характеристики

  Входы:	HDMI (1 вх.): разъем HDMI; DGKat (1 вх.): разъем RJ-45
  Выходы:	HDMI (4 вых.): разъем HDMI
  RS-232 (1 порт):	разъем DB-9F (только для управления данным прибором)
  ИК-сигнал (1 порт):	3,5-мм аудиорозетка (для управления данным прибором или для трансляции команд на передатчик DGKat)
  Полоса пропускания:	До 4,95 Гбит/с (1,65 Гбит/с на графический канал)
  Соответствие стандарту HDMI:	Поддержка HDMI и HDCP
  Индикаторы:	Питание, ИК-команда, вход, выходы 1, 2, 3 и 4
  Питание:	12 В, 0,5 А
  Рабочая температура:	0°...+55°C
  Температура хранения:	-45°...+72°C
  Относительная влажность воздуха:	от 10% до 90% без конденсации
  Габаритные размеры (Ш, Г, В):	21,5 х 7,5 х 4,4 см
  Масса:	0,9 кг
  В комплекте:	Источник питания, ИК-пульт RC-IR3
  Опции:	Адаптер для установки в 19-дюймовую стойку
