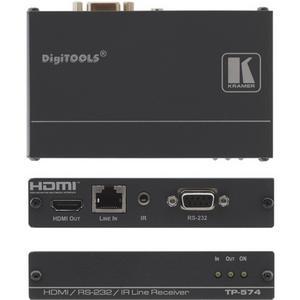

Kramer TP-574

TP-574 — приемник сигнала HDMI, двунаправленных сигналов интерфейса RS-232 и сигналов инфракрасного управления по кабелю на витой паре. TP-573 преобразует входные сигналы в сигнал, пригодный для передаче по витой паре. Обратное преобразование выполняет приемник TP-574.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• совместимость с HDTV
• соответствие требованиям HDCP
• соответствие спецификации HDMI 1.3
• двунаправленная передача данных RS-232 и инфракрасного управления
• направление передачи ИК-команд зависит от того, какой тип преобразователя подключен к ИК-разъему (ИК-излучатель или ИК-приемник)
• максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, длина линии с которыми составляет соответственно до 90, 90 и 100 м при разрешении 1080i, и до 30, 70 и 90 м при разрешении 1080p. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
• рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• система Power Connect™ — приемник получает питание от передатчика по тому же кабелю на витой паре, по которому передается сигнал
• компактный корпус Kramer DigiTOOLS®. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

  Рекомендуемые передатчики:
  TP-573, TP-575, VM-114H4C, VM-114H2C, VM-1H4C

  Технические характеристики

  Входы:	Витая пара (1 вх.): разъем RJ-45
  Выходы:	HDMI (1 вых.): разъем HDMI
  ИК-порт:	1 порт: 3,5-мм аудиоразъем, для подключения ИК-приемника C-A35/IRR или ИК-излучателя C-A35/IRE, C-A35/2IRE
  RS-232	1 порт: 9-конт. разъем D-sub, двунаправленный, сигналы TxD, RxD, GND, скорость данных до 38400 бит/с
  Полоса пропускания	До 1,65 Гбит/с на графический канал
  Соответствие стандарту HDMI	Поддержка HDMI 1.3 и HDCP
  Питание	=12 В от TP-573
  Габаритные размеры (Ш, Г, В)	12,1 см х 7,2 см х 2,4 см
  Масса	0,3 кг
  В комплекте	Источник питания =12 В
  Опции	Адаптер для установки в 19-дюймовую стойку RK-3Т. Приемник сигналов пульта дистанционного управления Kramer. Кабели на витой паре BC-DGKat524 (категория 5, калибр проводников 24AWG) иBC-DGKat623 (категория 6, 23AWG) производства Kramer
