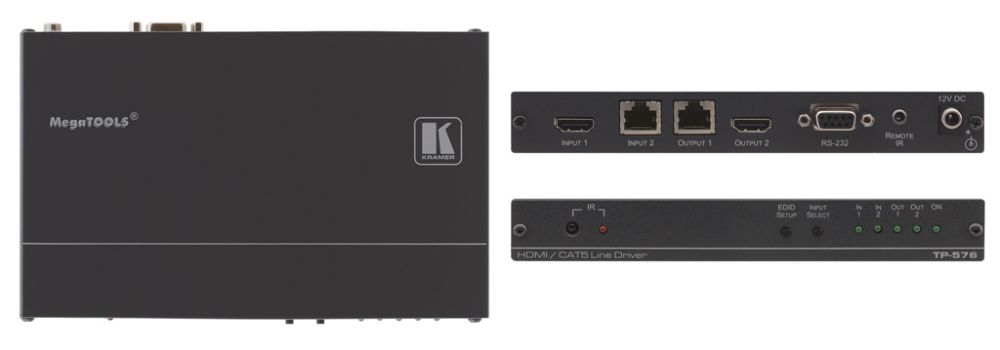

Kramer TP-576

TP-576 - линейный передатчик сигнала HDMI, двунаправленных сигналов интерфейса RS-232 и сигналов инфракрасного управления по кабелю на витой паре DGKat. Прибор получает сигнал HDMI либо от местного источника, либо по витой паре от соответствующего передатчика, декодирует выбранный сигнал и выдает его на местные выходы HDMI, RS-232 и ИК, а также на выход для передачи по витой паре DGKat.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• совместимость с HDTV
• соответствие требованиям HDCP
• поддержка HDMI версии 1.4 (Deep Color, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
• двунаправленная передача данных RS-232 и инфракрасного управления
• направление передачи ИК-команд зависит от того, какой тип преобразователя подключен к ИК-разъему (ИК-излучатель или ИК-приемник)
• пропуск сигнала 3D без изменений
• хранение блока данных EDID (Extended Display Identification Data — расширенный набор данных идентификации дисплея). Прибор может сохранять в энергонезависимой памяти и воспроизводить из нее параметры дисплея, подключенного к выходу, упрощая подключение к источнику сигнала HDMI
• светодиодные индикаторы наличия сигнала на входах и выходах
• длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat723 до 100 м (1080i), до 90 м (1080p)
• максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• управление кнопками передней панели, через RS-232 и с ИК-пульта
• система Power Connect System™ позволяет питать передатчик, приемник и линейные усилители от одного источника
• компактный корпус Kramer MegaTOOLS™. Два прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью универсального адаптера RK-T2B (опция)

  Рекомендуемые передатчики:
  TP-573, TP-575, VM-114H4C, VM-114H2C, VM-1H4C

  Рекомендуемые приемники:
  TP-574, TP-576, VM-114H4C, VM-114H2C, VM-114H

  Технические характеристики
  Входы:	HDMI (1 вх.): разъем HDMI; Витая пара (1 вх.):разъем RJ-45
  Выходы:	Витая пара (1 вых.): разъем RJ-45; HDMI (1 вых.): разъем HDMI
  ИК-порт:	1 порт: 3,5-мм аудиоразъем, для подключения ИК-приемника C-A35/IRR или ИК-излучателя C-A35/IRE, C-A35/2IRE
  RS-232	1 порт: 9-конт. разъем D-sub, двунаправленный, сигналы TxD, RxD, GND, скорость данных до 38400 бит/с
  Полоса пропускания:	До 4,95 Гбит/с (1,65 Гбит/с на канал)
  Соответствие стандарту HDMI:	Поддержка HDMI и HDCP
  Органы управления:	Кнопка EDID SETUP, кнопка выбора входа
  Индикаторы:	Светодиоды включения питания, наличия сигнала на входах 1 и 2, на выходах 1 и 2
  Питание:	=12 В, 950 мА
  Габаритные размеры (Ш, Г, В):	12,1 см x 7,2 см x 2,4 см
  Масса:	0,3 кг
  В комплекте:	Источник питания
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-3T, кабели BC-DGKat524 (категория 5, 24AWG),BC-DGKat623 (категория 6, 23AWG), BC-DGKat7a23 (категория 7a, 23 AWG), кабели HDMI/HDMI

  Применения

• для использования в домашних кинотеатрах, презентационных и мультимедийных системах
• оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий.
