Kramer WP-580R/EU(B)-86

WP-580T, WP-580R — высококачественный передатчик и приемник сигнала HDMI по кабелю на витой паре по технологии HDBaseT. WP-580T преобразует HDMI в сигнал, пригодный для передачи по витой паре, который затем поступает на вход приемника WP-580R. Им выполняется обратное преобразование в исходный формат.

Приборы совместимы с другими приборами, использующими технологию HDBaseT, например TP-580R, TP-580T.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н."прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 3,4 Гбит/с
• совместимость с HDTV
• соответствие требованиям HDCP
• технология HDBaseT™
• поддержка HDMI — HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)
• пропуск сигнала 3D без изменений
• пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• поддержка разрешений 2K и 4K
• дальность передачи сигнала до 70 м при использовании кабеля категории 5е или более качественного. Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению

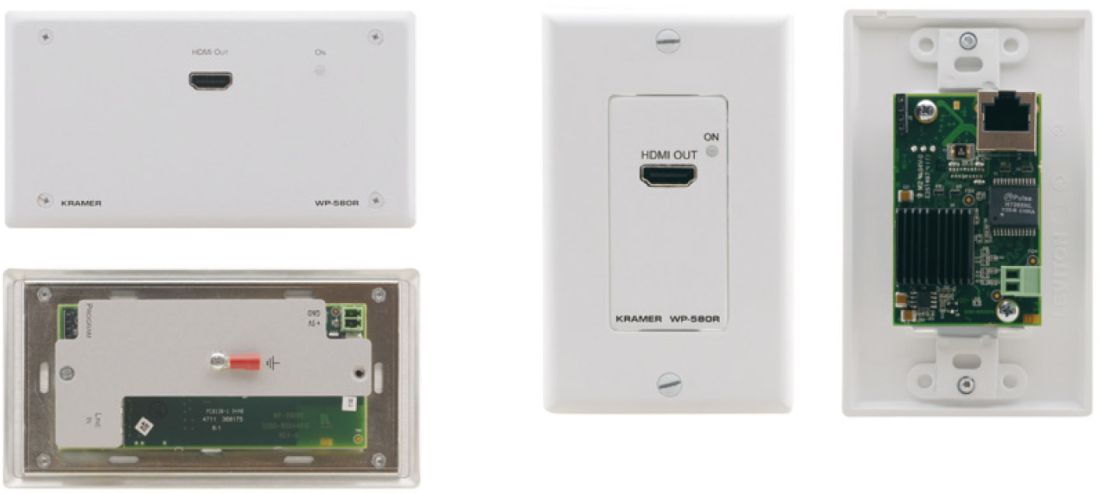

• исполнения в виде одноместной (США, 12,4 см x 3,2 см x 7,9 см) и двухместной (Европа, 15,1 см x 3,0 см x 8,6 см и 15,1 см x 3,0 см x 8,0 см) настенных панелей.

  Технические характеристики

  Входы WP-580T:	HDMI (1 вх.): разъем HDMI
  Выход WP-580T:	Витая пара HDBaseT (1 вых.): разъем RJ-45
  Вход WP-580R:	Витая пара HDBaseT (1 вх.): разъем RJ-45
  Выходы WP-580R:	HDMI (1 вых.): разъем HDMI
  Полоса пропускания:	Максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/c на графический канал)
  Соответствие стандарту HDMI:	Поддержка HDMI и HDCP
  Питание:	WP-580T: 5 В, 360 мА; WP-580R: 5 В, 930 мА
  Рабочая температура:	0°...40°C
  Температура хранения:	-40°...+70°C
  Относительная влажность воздуха:	От 10% до 90% без конденсации
  Масса:	0,6 кг
  Принадлежности:	Источник питания
