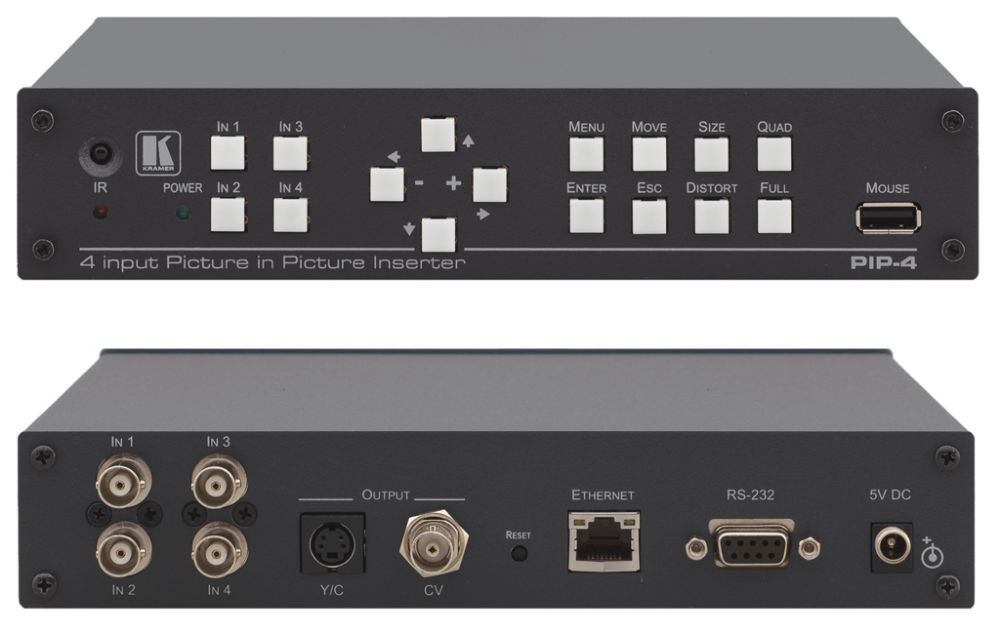

Kramer PIP-4

Высококачественное устройство вставки изображений, представленных композитным видеосигналом. Прибор дает возможность одновременного вывода до четырех изображений на одном экране. Положение и размер каждого изображения регулируются индивидуально.

Особенности

• изображения со всех входов могут отображаться одновременно
• функция стоп-кадра для каждого вставленного изображения
• нажатием на кнопку Quad включается одновременный показ четырех изображений равного размера
• выходной сигнал - композитный и s-Video
• поддержка телевизионных систем PAL и NTSC на входах и выходах (без преобразования)
• возможность подключения USB-мыши для удобства перемещения по экранному меню и регулировки изображений
• встроенный регулятор параметров изображения (яркости, контрастности, насыщенности) ProcAmp для каждого входа
• разнообразие возможностей управления - кнопками передней панели, с инфракрасного пульта, мышью (через экранные меню), через интерфейс RS-232 и Ethernet
• компактный корпус настольного исполнения. Два прибора могут быть установлены в стандартную стойку рядом друг с другом с помощью адаптера RK-1 (опция), занимая в ней слот 1U. Этот прибор заменяет PIP-200xl , PIP-300 , PIP-400.

  Технические характеристики
  Входы:	Композитный видеосигнал (4 вх.): 1 В, 75 Ом, разъемы BNC
  Выходы:	Y/C (1 вых.): 1 В (Y), 0,3 В (С), 75 Ом, разъем мини-DIN; композитный видеосигнал (1 вых.): 1 В, 75 Ом, разъем BNC
  Цифровое разрешение:	10 бит
  Полоса пропускания видеотракта:	5,4 МГц
  К-фактор:	0,9%
  Отношение сигнал/шум:	64 дБ
  Дифференциальная фаза	0,8°
  Дифференциальное усиление	1,1%
  Нелинейность тракта яркостного сигнала	0,9%
  Временной сдвиг сигналов яркости и цветности	<15 нс
  Способ разделения сигналов яркости и цветности	Адаптивные четырехканальные цифровые гребенчатые фильтры
  Память	Энергонезависимая память для хранения двух состояний прибора
  Управление:	С передней панели, через экранное меню, интерфейсы RS-232 и Ethernet. Регулировка размера и положения вставленного изображения, регулировка видеопараметров, увеличение, стоп-кадр. Имеется ПО управления для Windows™
  Питание:	=5 В, 560 мА
  Габаритные размеры (Ш, Г, В):	21,5 см х 17,7 см х 4,4 см
  Масса:	0,8 кг
  В комплекте:	Источник питания, пульт дистанционного управления RC-IR3, монтажные уголки
  Опции:	Адаптер для установки в 19-дюймовую стойку RK-1

  Применения

• контроль в студиях видеопроизводства
• телеконференции с использованием одного дисплея
• многоканальный контроль в домашнем кинотеатре
• охранные системы.
