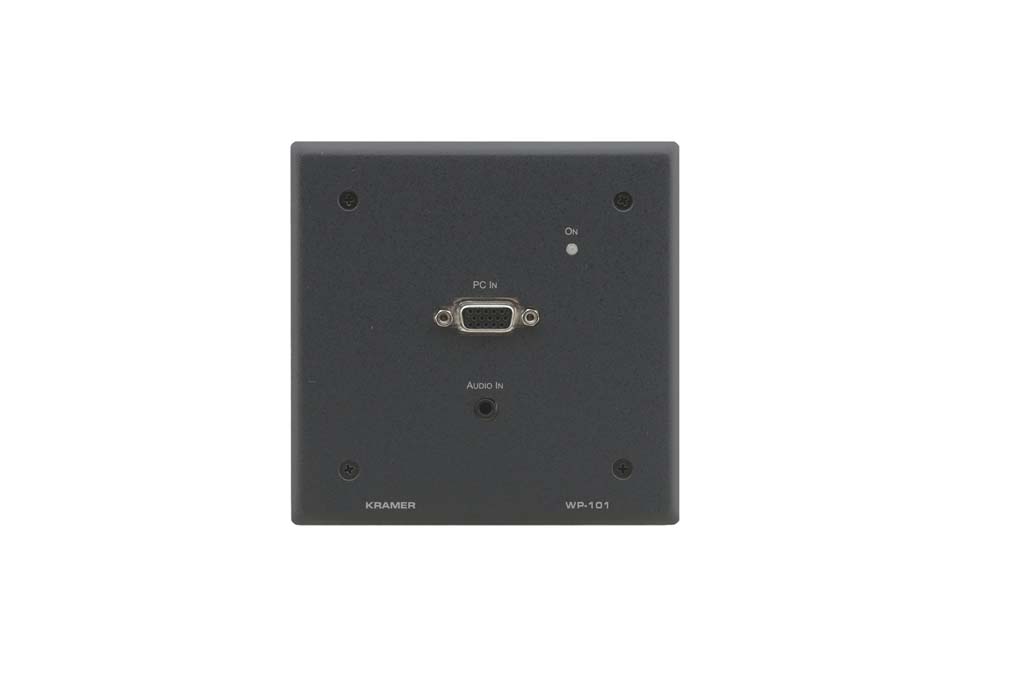

WP-101 - выполненный в виде стенной панели высококачественный линейный усилитель компьютерного графического видеосигнала VGA с разрешением до UXGA/WUXGA и небалансного стереофонического аудиосигнала. Усилитель выдает балансный и небалансный стереофонический аудиосигнал и видеосигнал RGBHV.
Особенности
- совместимость с HDTV
- широкая полоса пропускания - 380 МГц (-3 дБ)
- разъемы на передней панели - один вход VGA (15-конт. разъем) и один вход небалансного стереофонического аудиосигнала (3,5-мм аудиорозетка)
- разъемы на обратной стороне - балансный и небалансный аудиосигнал (8-конт. клеммный блок) и компонентный видеосигнал RGBHV (9-конт. клеммный блок и кабель с 5 разъемами BNC)
- регулировка компенсации АЧХ кабеля (подъем высоких частот)
- считывание и запоминание EDID из дисплея, возможность использования 16 предустановленных EDID
- двухместная настенная панель
| Технические характеристики |
| Входы: |
VGA (1 вх.): разъем HD15F; |
| Стереозвук (1 вх.): |
3,5-мм аудиорозетка |
| Выходы: |
Балансный (1 вых.) и небалансный (1 вых.) стереозвук: 8-конт. клеммный блок с подпружиненными контактами RGBHV (1 вых.): 9-конт. клеммный блок с подпружиненными контактами и 5 кабелей с разъемами BNC |
| Максимальный размах выходного сигнала |
Видеосигнал 1,7 В, аудиосигнал 8,5 В небалансный, 16,6 В балансный |
| Полоса пропускания (-3 дБ): |
Видеосигнал 380 МГц, звук > 20 кГц |
| Дифференциальное усиление: |
0,08% |
| Дифференциальная фаза: |
0,05 |
| К-фактор: |
0,2% |
| Отношение сигнал/шум: |
Видеосигнал 68 дБ (5 МГц), аудиосигнал 87 дБ небалансный, 85 дБ балансный |
| Перекрестные помехи при наихудших условиях: |
Аудиосигнал -51 дБ (от видеосигнала) |
| Регулировки: |
Компенсация АЧХ 0...10 дБ (50 МГц) |
| Связь: |
Видеосигнал по постоянному току, аудиосигнал вход по переменному току, выход по постоянному току |
| Коэффициент нелинейных искажений аудиотракта + шум: |
0,01% |
| Коэффициент второй гармоники аудиотракта: |
Небалансный 0,003%, балансный 0,001% |
| Питание: |
=12 В, 80 мА, подключение через 2-конт. клеммный блок с подпружиненными контактами |
| Габаритные размеры (Ш, Г, В): |
Двухместная стенная панель. Исполнения: США 114,3 x 114,3 мм; Европа и Великобритания 146 x 86 мм; Германия 151 x 80 мм (71 мм между отверстиями); Бельгия 151 x 80 мм (56 мм между отверстиями) |
| Масса: |
0,14 кг |
| В комплекте: |
Источник питания |
Применения
- в презентационных и мультимедийных установках
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах.
|
