WP-28 - приемник композитного, s-Video или компонентного видеосигналов совместно с небалансным стереофоническим аудиосигналом или S/PDIF по кабелю на витой паре. Прибор выполняет преобразование сигнала, полученного от передатчика WP-27, в исходные форматы.
Особенности
- выбор видеоформата между композитным и компонентным или между s-Video (Y/C) и компонентным
- выбор аудиоформата между небалансным стереофоническим или S/PDIF
- регуляторы уровня сигнала и компенсации АЧХ кабеля
- система Power Connect™ - источник питания достаточно подключить к приемнику либо к передатчику
- дальность передачи до 100 м
- кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории

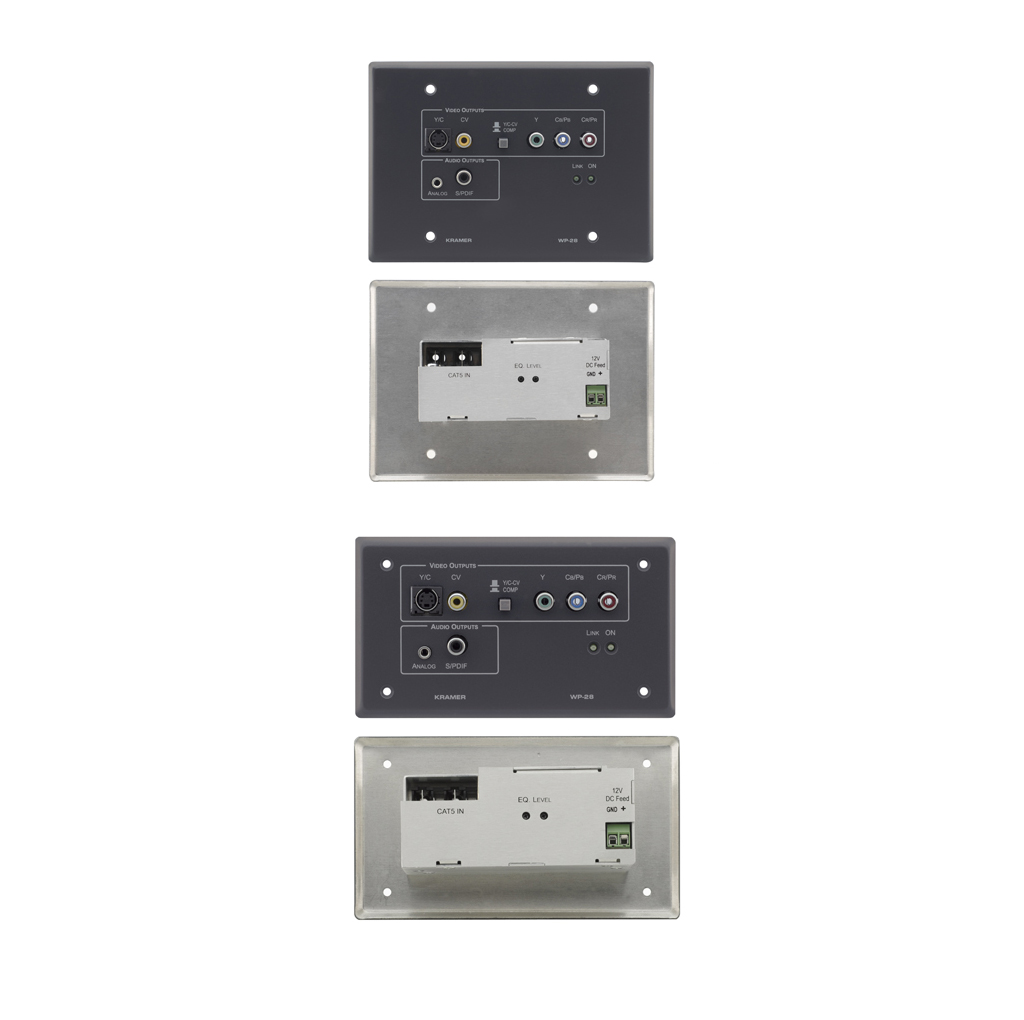

- исполнения в виде двухместной (Европа) и трехместной (США) настенной панели
- серый, белый и кремовый цвета.
| Технические характеристики |
| Входы: |
Витая пара (1 вх.): экранированный разъем RJ-45 |
| Выходы: |
YC (1 вых.): 1 В (Y), 0,3 В (C), 75 Ом, разъем мини-DIN |
| Композитный видеосигнал (1 вых.): |
1 В, 75 Ом, разъем RCA |
| Компонентный (Y,Pb,Pr, 1 вых.): |
1 В, 75 Ом, 3 разъема RCA |
| S/PDIF (1 вых.): |
разъем RCA |
| Стереозвук (1 вых.): |
3,5-мм аудиорозетка |
| Максимальный размах выходного сигнала: |
Видеосигнал 1 В, аудиосигнал 2,5 В |
| Разрешение: |
До UXGA/WUXGA и 1080p/60 |
| Полоса пропускания (-3 дБ): |
Аудиосигнал 20 Гц - 20 кГц (0,5 дБ) |
| Отношение сигнал/шум: |
Аудиосигнал лучше -80 дБ |
| Общий коэффициент передачи |
Аудиосигнал аналоговый-аналоговый 0 дБ; Аналоговый-S/PDIF -12 дБ полной шкалы |
| Связь: |
По переменному току Коэффициент гармоник + шум: |
Аудиосигнал лучше 0,01% |
| Питание: |
=12 В, 300 мА |
| Габаритные размеры (Ш, Г, В): |
16,2 x 4,1 x 11,4 см (США); 15,1 x 4,1 x 8,6 см (Европа) |
| Масса: |
0,3 кг |
| В комплекте: |
Источник питания |
Применения
- помещения с мультимедийными системами.
|
