Teleview DSC700.06M

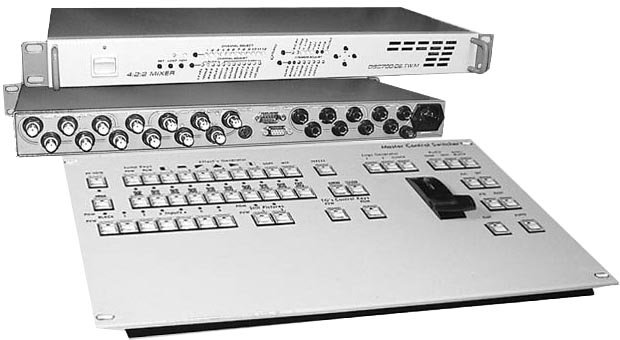

DSC700.06.M - Видеомикшер с 6 аналоговыми входами.

Рекомендуемое применение:
Многофункциональный выходной эфирный микшер - коммутатор рекламной вставки. Набор встроенных и дополнительных функций, включающий в себя работу с несинхронными источниками, цифровое транскодирование, автономный знакосинтезатор, пульт дистанционного управления, возможность управления от персонального компьютера, наложение логотипа канала и т. д. позволяет решить многие проблемы малых студий и выпускающих аппаратных. Наличие простейшего, но вещательного качества, автономного знакогенератора позволяет в любой момент наложить на выходной видеосигнал текстовые сообщения. Титры могут выводиться по заранее спланированному сценарию командой от микшерского пульта. Наличие кодера SECAM и синхронного
микшера звука, позволяет использовать устройство в качестве выходного эфирного микшера - коммутатора рекламной вставки для малых студий и выпускающих аппаратных.
Возможности и особенности.

• 6 композитных входов с возможностью конфигурирования до 2 композитных + 2 S-Video
• коммутация без подрывов несинхронных и разноформатных (S-Video, композит ) входных сигналов между собой и внутренними сигналами микшированием, через шторки либо прямой склейкой
• выходы программы – два композитных PAL + 1 YUV или 3 композитных PAL + один S-Video. или четыре композитных SECAM Пользователь имеет возможность самостоятельно установить систему по выходу – PAL или SECAM
• выход предварительного просмотра PAL
• встроенный квадратор, позволяющий контролировать на выходе preview как входной сигнал, так и преднабор титров и выходной сигнал устройства
• управление от микшерского пульта с рукояткой T-Bar.с подключением по RS232
• три канала цифрового транскодирования с кадровыми синхронизаторами. Формат 4:2:2
• адаптивный цифровой режекторный фильтр SECAM
• отдельный вход внешней синхронизации
• формирование и замешивание до двух цветных логотипов с а-каналом. Возможность выбора при создании логотипов одного из трех форматов 128х96,256х48 и 64х192. Возможность самостоятельного изготовления логотипов.
• оперативный выбор логотипа из 14, хранящихся во Flash памяти, что позволяет реализовать функцию, оперативной
  маркировки транслируемых по телевидению фильмы и передачи в соответствии с возрастом зрительской аудитории.
• два слайда, хранящихся в энергонезависимой памяти и всегда готовых к выдаче в эфир
• цифровые часы; Возможность наложения на выходной сигнал цифрового индикатора время + температура (при наличии опции Thermo) одновременно с логотипом канала.
• датчик температуры (опция)
• загрузка логотипов и слайдов с альфа–каналом из компьютера по RS232
• встроенный знакосинтезатор - функция, позволяющая осуществлять наложение текстовой информации на выходной видеосигнал устройства в виде неподвижных надписей, бегущей строки или вертикального скроллинга. Набираемый текст выводится на контрольный выход устройства и может быть сохранен в энергонезависимой памяти.
• наложение на выходной сигнал титров от внешнего источника (Luma Key). Для работы со внешними титрами используются один из входов устройства. Сигнал переключения (силуэтный сигнал) формируется из самого сигнала, используемого в качестве титров. Ключевым является уровень черного
• наложение на выходной сигнал внешних титров с а-каналом.
• синхронный с видео микшер звукового сопровождения
• коррекция параметров видеосигнала и звука раздельно по каждому входу, с памятью
• настройка фазы поднесущей PAL
• встроенный Tally на 6 каналов
• возможность управления по интерфейсу RS232 от компьютера для систем автоматизации вещания
• совместим с системой Videopleyer – воспроизведение видеоклипов по плэй листу
• возможно изготовление прибора с питанием от +10-18В для мобильных систем
• релейный обход по композитному сигналу при выключении
• режим сохранения информации в интервале кадрового гасящего импульса
• стереовариант (Опция)

Сигналы генерируемые устройством.

• два слайда
• два логотипа
• цифровые часы
• температура (опция)
• бегущая строка, барабан
• генератор тестовых строк
• сигналы Tally
• ГЦП
• Звуковой тестсигнал 1000Гц

Программная поддержка.

• программа для загрузки логотипов и слайдов
• открытое для разработчиков программное обеспечение для управления устройством от ПК
• программа Videoplayer для системы Минивидеосервер (DSC700.+ПК + плата MPEG2 проигрывателя + ПО), позволяющей осуществлять воспроизведение mpeg2 файлов по плэй листу

Краткие технические параметры

• Номинальный размах видео 1В,75 Ом      звука 0дВ балансный (0.775В, 600Ом)
• Формат цифрового представления 4-2-2
• Память           2 поля.
• Частота дискретизации      13,5 МГц
• Разрядность квантования АЦП      9 бит        ЦАП 10 бит 27 МГц
• Диапазон коррекции КВИ неограниченный
• Пределы регулировки фазы выходного сигнала относительно опорного ±1,5 мксек
• Полоса частот Y в декодированном сигнале PAL          5,8 МГц
• Отношение С\Ш видео 53дБ
• Фиксация уровня чёрного на видеовыходах   0В±10 мВ.
• Разъёмы по видео BNC по звуку   TRC
• Питание    220В ± 20%
• Потребляемая мощность   <30Вт
• Размеры   1U (480x45x180 мм)
• Вес 3,6 кг
